豪沃ZZ1167柴油车全车电器电路综合实训台

一、产品简介

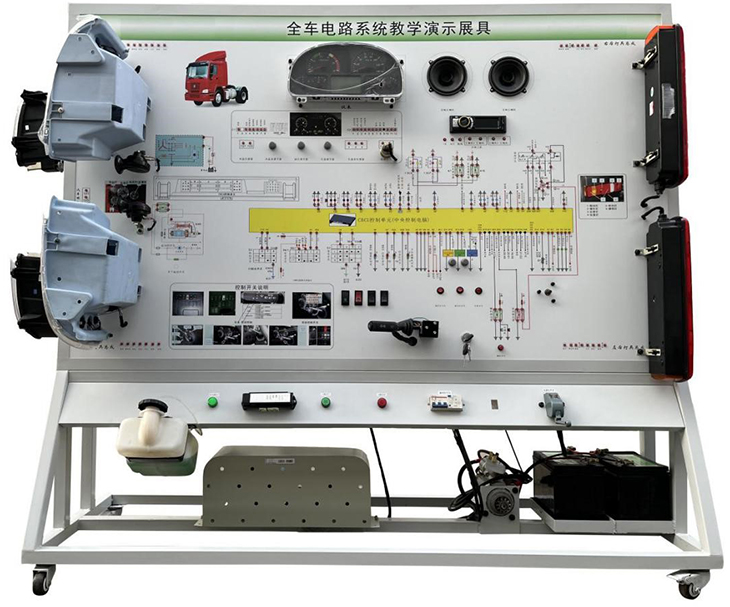

豪沃ZZ1167柴油车全车电器电路综合采用全新豪沃ZZ1167N4617D1运输车柴油机整车电器实物为基础,充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。

适用于学校对整车电器理论和维修实训的教学需要。

二、功能特点

1.真实可运行的汽车整车电器系统,充分展示汽车整车电器系统的组成结构。

接通电源,操纵示教板上的各种电器开关、按钮、真实演示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的工作过程。

2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物,认识和分析汽车整车电器各系统的工作原理。

3.示教板面板上安装有检测端子,可直接在面板上检测汽车整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。

4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观；底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。

5.实训台结构组成:灯光系统、仪表系统、起动系统、充电系统、喇叭系统、雨刮系统、音响系统、翘板开关、

继电器、故障设置系统、移动台架等。

6.通过外接式的检测端子,可无损线束直接在面板上进行各传感器、执行器和电路参数的检测与分析;数字电压表可代替万用表测量相关的电压值。

7.仪表显示单元实时显示发动机的各项数据,LED灯显示或执行器的工作状态,高精度数字电压表实时显示各传感器或执行器的电压值等。

8.配备智能化故障设置和考核系统:可自由设定任意处电路的线路断路、对地短路、接触不良等不少于5类的故障现象,能够设置与控制模块脚有关的各种常见故障,可根据设备使用要求调整故障设置点的数量和类型。

9.★配套"汽车电子实训仿真软件"（提供演示视频）

软件功能：

(1)软件包含汽车6个系统：汽车灯光系统、启动系统、充电系统、雨刮系统、仪表系统、中控与车窗系统。

(2)软件与实物完美结合,软件的原理图、外形图和电路图与实物一模一样；

(3)系统带有背景音,可以按照教学条件打开或关闭。

(4)软件内部空间为宽敞明亮的教室,原理图、线路图和实物零部件为高清显示。

(5)360度旋转,简单控制放大、拉近、缩小、旋转、便于多个角度观察每一个细节,可以查看设备的任何位置。全程无死角。

(6)连线功能：进入连线功能后,界面的原理图出现,点击每个零部件的接线端子,系统自动显示待连接状态,点击正确的连接点后,线路的线条自动出现。并有声音提示。点击错误的连线点时,系统发出报警。拉出侧菜单可观察点击连线的进度。连线完成后,进行下一项。

(7)动态测试功能,连线正确的状态下,进入测试实训功能,操作相应开关,相应的系统进入工作状态。如点击点火开关,系统上电,15电源指示灯点亮。点击启动开关,启动机随机运转启动,发动机运行并伴有启动运行的声音提示,发电机开始运转,充电指示灯写熄灭。

(8)故障设置系统功能：在连线成功后,可以设置多个系统故障。单个故障不低于10个。侧面菜单带有故障文字描述,并伴有中文提示故障是否设置成功。

(9)故障状态下,可以进入动态测试功能,例如点击主控开关的左前玻璃升降开关,系统会中文提示语音播报,提示系统出现故障,此时系统将不能再进行运转测试。例如左前车窗电机不再运转动作

(10)故障检测功能：点击万用表并打开,调节正确的测量量程,用表笔测试故障系统,万用表显示故障点的正常与故障时数据,以判断那个线路或原件出现问题。
