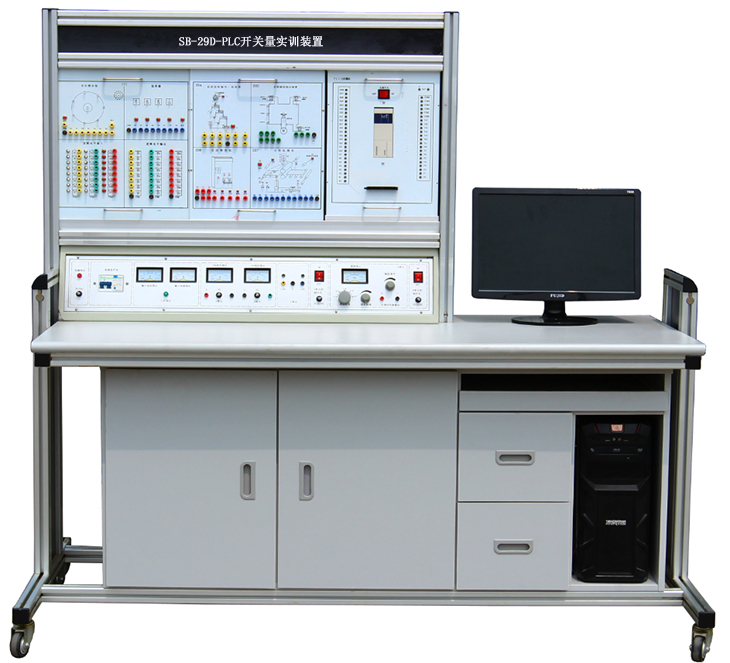

SB-29D-PLC开关量实训装置
一、PLC开关量 概述
开关量实训装置,PLC开关量 ,PLC开关量实训台,PLC可编程控制器综合实验设备。 能做到一机多用、资源共享、便于管理、PLC部分模拟实际工业控制过程中典型的控制对象,它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构验证自己编写程序的正确性,掌握PLC的实际应用,增强学生对PLC的学习兴趣。产品采用挂箱式,便于实验项目扩展和用户第二次开发。自产品推出以来,得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便,对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。
二、PLC开关量实训装置系统构成
1、PLC可编程控制器实验台（演示屏与控制箱构成）
2、PLC可编程控制器实验演示装置
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、PLC及转接通讯电缆
7、电脑或手持编程器（用户自备或代购）
三、PLC开关量实训台控制箱技术指标
1、电源
1.1电源输入:工作电压220V±5%(50Hz),输入时指示灯亮。
1.2电源输出：有保险丝和漏电保护开关二级保护功能。输出交流220V工作电压有高精度电流表与电压表指示
A组:直流电压+5V/3A输出,有高精度直流电压表指示电压输出,过流自动保护功能。
B组:直流电压24V/2A输出,有高精度直流电压表指示电压输出,过流自动保护功能。
C组:低压直流稳压电源,电压+12V/-12V输出,电流2A。
D组: 0-30V直流稳压电源,内置式继电器自动换档,多圈电位器连续调压,输出电流2A,具有预设式限流保护功能。
E组:恒流源,提供0-20mA恒流源
F组:单相市电输出,供用户自备仪器使用。
四、PLC可编程控制器主机挂箱功能、特点
◆PLC主机：输入：24点输出16点
◆型号：西门子CR40 PLC
◆输出电压：直流24V,电压表指示
◆利用应用软件编程
◆电源输入：交流220V,50Hz
1）功能包括
◆ 交流电源输入区
◆PLC主机 、编程电缆
◆LED发光管、指示灯
◆ 输出负载指示
◆ 输入模拟开关（按钮和开关）
◆LED数码管 、蜂鸣器
◆ 直流稳压电源5V1A,24V2A
◆PLC输入 、输出端口
2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器,还可以与演示装置相连接,可应用实际的工业控制。
3）PLC主机一般采用德国原装的西门子S7-200SMART系列主机。如用户要求时也可配备其他型号主机。
4）实验台本身带有24V2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
五、实验桌：铝木结构,采用特制模具制作的优质铝合金做框架,铝合金表面经氧化处理,经久耐用,美观大方,符合现代审美观,桌面为防火、防水、耐磨高密度板,桌子下部配置储存柜及电脑主机柜。
六、PLC可编程控制器实验演示挂箱
该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态,它形象生动的演示了PLC的整个执行过程。通过该装置,可以锻炼学生的动手能力,能够形象生动的执行机构验证自己编写程序的正确性,掌握PLC的实际应用,增强学生对PLC的学习兴趣。演示挂箱后盖由铝合金注塑而成,箱体结构合理,工艺先进,美观大方。该装置在演示屏上位置可任意移动、互换。
演示装置上对PLC的输入输出均采用24V电源,5V电源供执行机构中的外围使用,每套演示装置主要由7块实验挂箱组成十七个实验内容,它们的型号分别为：
功能单元一：
SB001交通信号灯PLC自动控制
SB002机械手控制
SB003多种液体混合控制
SB004自动送料装车
功能单元二：
SB005天塔之光
SB006艺术彩灯
SB007 LED数码管显示
SB008步进电机的PLC控制
功能单元三：
SB009自动售货机模拟控制
SB010自控轧钢机模拟控制
SB011水塔水位控制
SB012自动成型模拟控制
功能单元四：
SB013洗衣机控制
SB014电镀生产线控制
SB015邮件分拣机控制
功能单元五：
SB016电机的PLC控制
SB017基础实验
功能单元六：
SB018四层电梯控制
七、实验项目
（一）、PLC可编程控制器实验系统：
1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．交通信号灯PLC自动控制实验
8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验
10．四层电梯的PLC自动控制实验
11．加工中心刀具库选择控制实验
12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验
14．步进电机的PLC控制
15．模拟电视发射塔实验实验
16．自动送料装车系统控制实验
17．自动售货机实验
18．自动成型实验
19．水塔自动供水控制系统实验
20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验
22．电镀过程控制实验
23.变频器的参数设置
24.变频器的面板启动
25.变频器的外部端子控制
26.变频器的模拟量控制
26.变频器的通讯控制
27、触摸屏的基本指令编辑练习
28、触摸屏画面编辑
29、触摸屏与PLC通讯
30、PLC、触摸屏、变频器控制
八、PLC可编程控制器实验系统配置清单
名称 |
型号 |
数量 |
单位 |
备注 |
实验屏 |
1 |
台 |
铝合金 |
|
电源控制箱 |
1 |
台 |
钢质喷塑 |
|
实验桌 |
1 |
张 |
铝木结构 |
|
PLC主机 |
CR40 |
1 |
套 |
|
变频器 |
V20 |
1 |
套 |
|
触摸屏 |
TPC7062TX |
1 |
台 |
|
三相异步电机 |
1 |
台 |
||
学生凳 |
2 |
张 |
塑钢结构 |
|
PLC编程电缆 |
网线 |
1 |
根 |
|
触摸屏编程电缆 |
1 |
根 |
||
PLC与触摸屏通讯电缆 |
1 |
根 |
||
实验挂箱模块（面板为整块敷铜板经特殊工艺加工能而成 ,因而连线少,接触可靠,故障率低,美观大方） |
功能单元一 |
1 |
块 |
上海硕博 |
功能单元二 |
1 |
块 |
上海硕博 |
|
功能单元三 |
1 |
块 |
上海硕博 |
|
功能单元四 |
1 |
块 |
上海硕博 |
|
功能单元五 |
1 |
块 |
上海硕博 |
|
功能单元六 |
1 |
块 |
上海硕博 |
|
软件 |
演示板原程序及西门子编程软件 |
1 |
套 |
|
PLC仿真软件教育版 |
1 |
套 |
||
说明书 |
1 |
本 |
上海硕博 |
|
专用导线 |
红色 |
10 |
根 |
上海硕博 |
黑色 |
1 |
根 |
上海硕博 |
|
黄色（短线） |
10 |
根 |
上海硕博 |
|
蓝色（短线） |
10 |
根 |
上海硕博 |
