迈腾B8定速巡航系统实训台
一．功能简介

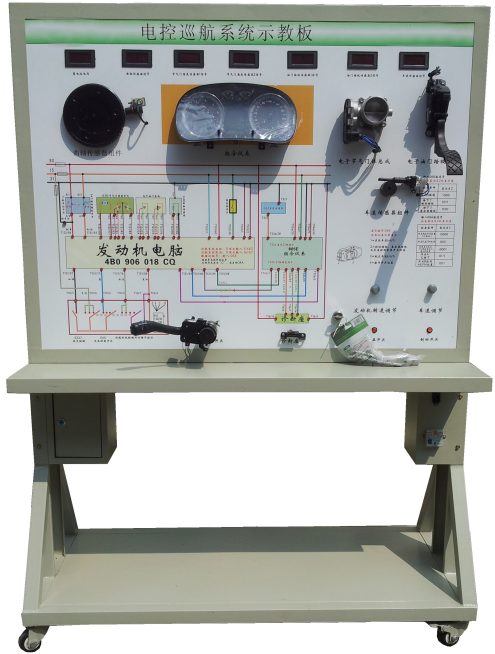

迈腾B8定速巡航系统 采用 全新迈腾B8汽车电子式汽车巡航系统实物为基础,充分展示汽车巡航系统的组成结构和工作过程。
适用于学校对汽车巡航系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车电子巡航系统,充分展示汽车电子巡航系统的组成结构。
操纵油门踏板位置传感器可实现节气门开度的调,可真实展示电子节气门的工作原理和工作过程；操纵巡航控制开关和车速信号,设定巡航状态,引擎控制单元可对节气门开度进行调节,真实演示汽车电子巡航系统的工作过程和工作原理。
2.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物,认识和分析汽车电子巡航系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测巡航系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
4.示教板面板上安装有故障指示灯和诊断座,可连接专用或通用型汽车解码器,对巡航控制单元进行读取故障码、清除故障码等自诊断功能。
5.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观；底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、检测仪器等。
6.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
三、技术参数
外形尺寸：1240×600×1700mm(长×宽×高)
外接电源：交流220V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形,背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
检测控制面板 |
装有各种检测端子,彩色电路图和工作原理示意图面板：1200*900*4mm |
套 |
1 |
2 |
组合仪表 |
套 |
1 |
|
3 |
点火开关 |
个 |
1 |
|
4 |
发动机ECU |
套 |
1 |
|
5 |
诊断座 |
OBDⅡ |
个 |
1 |
6 |
电子油门踏板 |
套 |
1 |
|
7 |
巡航控制开关 |
套 |
1 |
|
8 |
电子节气门体 |
套 |
1 |
|
9 |
车速信号模拟装置 |
套 |
1 |
|
10 |
转速信号模拟装置 |
套 |
1 |
|
11 |
模拟制动灯 |
套 |
1 |
|
12 |
制动灯开关 |
套 |
1 |
|
13 |
保险丝盒 |
个 |
1 |
|
14 |
移动台架(带自锁脚轮装置) |
1240×600×1700mm(长×宽×高) |
台 |
1 |
15 |
故障模拟与排除装置 |
套 |
1 |
