电气安装与维修实训装置

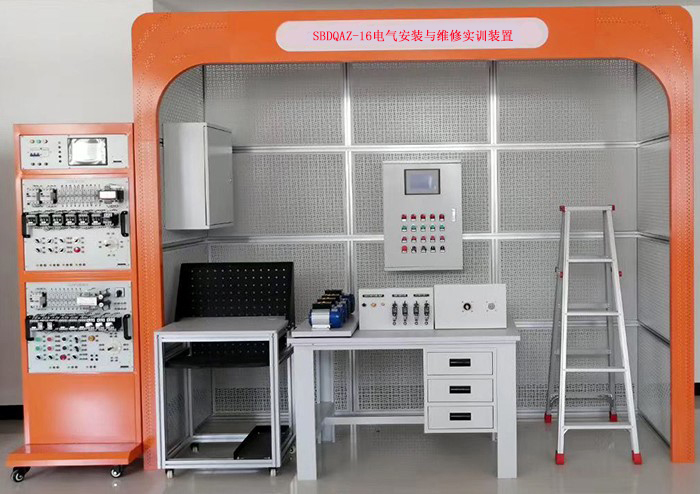

SBDQAZ-16电气安装与维修实训装置

1、产品概述：

电气安装与维修实训装置,属于技能实训装置领域。该电气安装与维修实训装置包括双面实训板且所述双面实训板采用多孔板,在该双面实训板上安装有电气线路和电器元件。本实用新型中双面实训板采用多孔板,便于多次反复安装和卸载各种不同的电器元件,由此增加了可以完成的实训项目数,并且该电气安装与维修实训装置的体积小,容积大,可以容纳较多学生展开实训。本实用新型是将职业院校电工技能的实训从模拟房间展开,将原来只供2人操作的设备和器材,扩展到可容纳6-8名学生同时操作,其把国家职业院校技能竞赛电气安装与维修装置通过创新,从竞赛训练场搬进教学实训室,直接将竞赛项目转化为教学资源的重大创新。

本设备可进行电工安装。如桥架安装、PVC管安装、吊灯、白炽灯座、日光灯、开关、插座、配电箱、控制箱等,装置还包含有交流异步电动机、直流电动机、步进电机、伺服电机、温度控制器、电偶、PLC、变频器触摸屏、消防联动、防盗报警、视频监控等控制与受控对象。该系统每个操作组配套一可移动式工具车和元件柜,便于对元件的保管和安装施工。从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训范围窄的问题

2、设备设计依据的标准遵守：

《建筑电气工程施工质量验收规范》GB 50303-2002

《建筑工程施工质量验收统一标准》GB50300-2001

《电气装置安装工程低压电器施工及验收规范》

《建筑智能化系统工程实施及验收标准》

3、技术参数：

工作电源：AC380±5％（三相五线）50Hz

额定功率：≤0.8KW

环境温度：－10℃ ～40℃

相对湿度：≤85%

安全保护：电流型漏电保护、过流短路保护、失压保护、隔离变压器保护

产品结构外形尺寸：L2800×W1000×H2500mm,

该设备主要由模拟房、实训柜、装配桌、电脑桌、模块架、伺服电机模块、步进电机模块、双速电机模块、交流异步电机模块、传感器模块、电源电源箱模块、电气控制箱模块、工具配件组成。

PLC:主机FX3U-32MT-ES/A,扩展模块FX2N-8EYR

变频器：三菱E740变频器,三相380V,0.75KW

配有：交流伺服电机、驱动器；步进电机驱动器；三相交流异步电动机180W/380V；双速电机180W/380V。

模拟房整体用铝型材作骨架,中间用网孔板连接。网孔板用2mm厚冷轧板数控冲孔折弯后,表面静电喷涂；

实训柜、装配桌、电脑桌、模块架用冷轧钢板精数控精加工而成,表面静电喷涂。装配桌底部带抽屉柜,模块架内分多层可拆装,可存放各种实训模块。

设备重量：200kg

4、产品特色描述：

● 结合型：国家职业标准与世界技能竞赛标准的有机结合

● 综合性：集成PLC技术、变频器、步进驱动、温度控制、传感器综合技术、电工安装技术、防盗、视频监控、消防联动、可视对讲技术、机床电路智能考核等

●.稳定性：设备元器件全部采用国内先进的知名品牌,稳定性高

●多样性：设备采用钢制网孔板和钢制专用型材组接而成,采用开放式设计,设备对每个操作组配套一可移动式工具车和元件柜,设计实训内容多达100种以上,包括电工安装,现代电气安装、消防报警安装,对讲门禁安装,闭路电视监控及防盗报警设备等安装。

序号	物料名称	规格型号	单位	数量	备注
一：电源配电箱部分
1	塑壳开关	NM1-63S/3200 20A	个	1
2	三相电度表	DT862-4/3(6)A	个	1
3	漏电断路器	DZ47LE-32?? 3P+N? 16A	个	1
4	漏电断路器	DZ47LE-32?? 1P+N? 16A	个	2
5	空气开关	DZ47-60/C10?? 2P? 10A	个	1
6	电流互感器	LMZ1-0.5?? 5/5	个	3
7	配电箱	500600250	个	1
二：照明与开关部分
1	吸顶灯（巴帝亚）	吸顶灯21W圆底盘（配节能灯）	只	1
2	螺口灯泡	10W? 220V螺口	只	1
3	节能灯	节能灯9W螺口	只	1
4	日光灯	T5一体化21W（带罩）	只	1
5	灯座	螺口86#?? E27	个	1
6	触摸开关	YMJ-9808B	个	1
7	单极开关	86型两位	个	1
8	电源插座	86型223金星	个	2
9	电源插座	86型1*3 16A金星	个	1
10	泰力1插	香槟金118-900系列*1位16A空调	套	1
11	泰力1开1插	118-700系列*2位1开1插	套	1
12	底盒	118系列底盒	个	2
13	断路器（空开）	DZ47-60 16A/1P	个	1
14	断路器（空开）	DZ47-60 10A/2P	个	1
15	断路器（空开）	DZ47-60 16A/2P	个	1
16	漏电断路器	DZ47LE-32?? C16A??? 2P	个	1
17	明盒	86型/明装	个	3
18	暗盒	86型/暗装	个	2
19	白板（插座面盖）	86型	个	2
20	明装塑壳配电箱	9-12位	个	1
三：电气控制部分
1	漏电断路器	DZ47LE-32? C16A? 3P+N	只	1
2	断路器（空开）	DZ47-60 10A/2P	只	1
3	接触器	CJX2-0910/220V	只	3
4	辅助触头	F4-22	只	3
5	熔断器	RT28-32 10*38	只	4
6	熔体	10A? 10*38	只	3
7	熔体	2A?? 10*38	只
8	时间继电器	ST3P C-A 30S AC220V	只	1
9	热过载继电器	JR36-20 0.72A	只	2
10	开关电源	S-145-24? 24V/6A	只	1
11	线槽	4035白色2米	米	8
12	通用导轨	50孔1m/根（DN35)	米	4
13	信号指示灯	ND16-22B/S 220V红	只	5
14	按钮开关	NP4-01BN/4红色￠22	只	5
15	按钮开关	NP4-10BN/4绿色￠22	只	5
16	急停按钮	NP4-11ZS/Φ22（自锁旋放）蘑菇头直径Φ40/红	只	1
17	旋钮开关	2档XB2ED21	只	2
18	旋钮开关	3档XB2ED33	只	2
19	配电箱	500mm×700mm×200mm	只	1
20	行程开关		只	4
21	电容式传感器		只	1
22	电感式传感器		只	1
23	光电式传感器	E3F-D11	只	1
24	温度控制器		只	1
25	温度传感器	Pt100（热电阻）	只	1
26	电热管	90W	个	1
27	可编程控制器PLC	FX1N-40MT	台	1
28	PLC下载线		条	1
29	三菱变频器	D740 0.75KW	台	1
30	触摸屏	MCGS 7062? 7寸	台	1
31	电动机	Δ/Y /180W三相交流异步	只	1
32	电动机	Δ/Y/180W三相交流异步（双速180W）	只	1
33	步进驱动器	驱动器DM556? DC24V	只	1
34	步进电机	电机42BYG	只	1
35	交流伺服放大器	SG15A	只	1
36	交流伺服电机	60SY	只	1
37	硬线（电线）	BV 1.5mm2红色	米	100
38	多股软线	RV 0.5mm2红	米	50
39	线比（线鼻）	Φ1.5-3开口	个	50
五：管线材部分
1	线管	Ф25? PVC	米	6
2	管直通	Ф25? PVC	个	5
3	管三通	Ф25? PVC	个	5
4	管弯头	Ф25? PVC	个	6
5	管夹	Ф25	个	15
6	管接头（杯疏）	Ф25	个	10
7	PVC线槽	4分39183.7m PVC 2米	米	10
8	槽角弯	39*19	只	10
9	槽外角	39*19	只	6
10	槽三通	39*19	只	5
11	槽内角	39*19	只	5
12	中小三通	39X19/24X14	只	6
13	线槽异径直通槽大小接	39X19/24X14	只	15
14	PVC线槽	24*14	米	10
15	槽三通	24*14	个	10
16	槽式直通桥架	C-A-2-1? 100*50	米	10
17	槽式桥架终端封头	C-FT-A1? 100*50	个	10
18	槽式水平弯通	C-A1-2?? 100*50	个	5
19	槽式垂直左上弯通	C-C11-2? 100*50	个	5
20	槽式垂直右上弯通	C-C12-2? 100*50	个	10
21	连接片	LQJ-X-30	个	5
22	镀锌电线套管	Ф20*1.2	米	8
23	镀锌管直通	Ф20	只	4
24	快速杯梳	Ф20*1.2	只	4
25	单边管码	Ф20	只	3
26	镀锌离墙码	Ф20	只	3
27	碰焊铁盒	757540*1.0	只	2
28	骑马垫	￠16mm	只	20
29	骑马垫	￠25mm	只	20
30	扎带	3X100mm	包	11
六：实训工具部分
1	尖嘴钳	150mm?? 6"	把	1
2	剥线钳	RT-8150	把	1
3	压线钳		把	1
4	一字螺丝刀	Φ5×150mm中一字	把	1
5	十字螺丝刀	Φ5×150mm中十字	把	1
6	验电笔	0-500V	支	1
7	万用表	胜利890C+	只	1
8	铝合金人字梯	1.5 m? 4级	台	1
9	平锉刀	8"?? 200mm	把	1
10	钢卷尺	3m	把	1
11	电工刀	LC-520	把	1
12	钢直尺	300mm	把	1
13	直角尺	250mm	把	1
14	活动扳手	8"? 200mm	只	1
15	内六角扳手	1.5-10mm全套	套	1
16	手锯弓	301	把	1
17	钢锯条	细齿	条	3
18	弹簧弯管器	用于PVC管￠25	只	1
19	斜口钳	6"	把	1
20	老虎钳	6寸	把	1
21	PVC线槽剪	200mm	把	1
22	手电钻	220V/450W正反调速开关	台	1
23	烙铁	30W	把	1
24	PVC剪管钳	Φ25	只	1
25	水平尺	300mm	只	1
26	台虎钳	QB100	只	1
27	弯管器	WGQΦ20	只	1
28	穿线器	10米	条	1
29	电十字批头	65mm￠6	只	2
30	钻头	￠3	支	5
31	钻头	￠4.2	支	5
32	兆欧表		只	1
33	木柄羊角棰	20寸	把	1
34	防护眼罩		只	1
七：其它部分
1	装置平台	2400X1000X2400mm	套	1
2	工具柜		套	1
3	装配桌	1200mm×700mm×780mm	个	1
4	电脑桌	600mm×500mm×780mm	台	1
5	Z3040钻床考核板	Z3040	套	1
6	CA6140车床考核	CA6140	套	1
7	T68钻床考核板	T68	套	1
8	X62铣床考核板	X62	套	1
