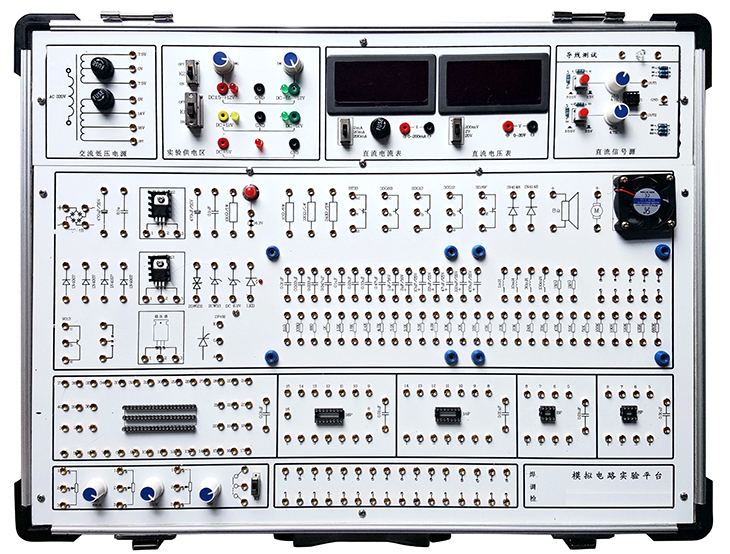

SB-A5模拟电路实验箱
模拟电路实验箱由全铝合金箱体、高性能线性电源和实验电路板组成。其中实验电路既可以采用固定功能模块方式,也可以自行搭建实验电路,电路原理和元器件符号清晰,实验用元器件全部焊装在线路板的反面,安全可靠,不易损坏。本实验箱适用于本专院校所有电类和非电类专业《模拟电子技术》、《电子线路》等课程的实验教学。
一、技术指标
1、实验箱工作电源
输入：AC220V±10%,50HZ。
输出：（1）DCV ±12V/0.5A；
（2）DCV ±1.5V～±12V/0.5A；
（3）DCV +5V/1A, 以上各路均带短路保护功能。
交流低压输出：(1) ACV 0V、14V、16V、18V和带中心抽头双路7.5V/0.2A。
2、信号源
1）直流信号源：双路-5V～+5V, -0.5V～+0.5V连续可调。
3、测量表
1）一个0-20V的数字直流电压表,分三档,分别是200mV档、20V档、20V档。
2）一个是200MA数字直流电流表,分三档,分别是2mA档、20mA档、200mA档。
4、分立元件设计区
1）设计有桥堆2W10 1个、二极管1N4007 4个/IN4148 2个、稳压管2DW231/2CW53/DC6.2V各1个、发光二极管1个、可控硅2P4M/BCR各1个、单结晶体管BT33 1个、三端稳压管7812/7912各1个,1W电位器1K 1个、三极管33DG6B/3DG12/3CG12/2SJ11/3DJ6F/9014/9012各1个、8欧姆喇叭1个、0.5W电位器10K/100K/680K各1个、IC40/IC16/IC14插座各1个、IC8 2个、1×2开关1个,各种固定值的电阻、电容和电感60多个。另设计有阻容件自由接插区。
2）设计扩展模块电路实验区1个：尺寸155×100mm,可选配固定线路实验模块,学生可以进行创新性练习,以提高学生的思维能力和动手能力。
5、固定线路独立模块
1）单管、双管放大电路、射极跟随器、负反馈放大电路实验板。
2）运放电路实验板（含低频正弦波振荡器实验电路）2块
3）功率放大集成电路和互补对称功率放大电路,内有喇叭
4）半波、全波、桥式整流和滤波电路以及集成三端稳压电路
5）串联稳压电路和差动放大电路
6）面包板模块（选配）：设计有350进口面包板2组,同时通过自锁紧式涂金插孔8个引出。
6、机箱：坚固型铝合金框架,厚实的ABS塑料包角,参考外形尺寸480×360×120mm。
7、实验线路的连接：全部信号引出采用自锁紧式涂金插孔,永不氧化,美观漂亮,实验导线连接稳定可靠。
二、实验内容
(一） 分立元件电路实验
1、基本单级放大电路
2、两级放大电路
3、负反馈放大电路
4、射级跟随器
5、差动放大电路
6、集成电路RC正弦波振荡器
7、集成功率放大器
8、整流滤波与并联稳压电路
9、串联稳压电路
10、集成稳压电路
11、RC正弦波振荡器
12、LC振荡器及选频放大器
13、电流/电压转换电路
14、电压/频率转换电路
15、互补对称功率放大器
16、二极管的正、反相特性
17、晶体三极管的输入、输出特性
18、全波桥式桥式整流电路实验
19、并联型直流稳压电源
（二）集成运算放大电路实验
1、模拟运算电路
①电压跟随器
②反向比例放大器
③同相比例放大器
④反相求和比例放大器
⑤双端输入求和放大电路
2、积分与微分电路
①积分电路
②微分电路
③微积分电路
3、波形发生电路
①方波发生器
②占空比可调的矩形波发生器
③三角波发生电路
④锯齿波发生电路
4、有源滤波器
①低通滤波器
②高通滤波器
③带阻滤波器
5、电压比较器
①过零比较器
②反相滞回比较器
③同相滞回比较器
6、波形变换电路
7、运算放大器指标测试
（三）综合实验：用运放组成万用表,温度检测控制,函数信号发生器
三、实验箱配置
序号 |
名称 |
说明 |
数量 |
||
1 |
SB-A5主机箱 |
含机箱、工作电源、常用模拟信号源、实验电路区和分立元件 |
1台 |
||
2 |
供电电源线 |
1.5m |
1根 |
||
3 |
2号实验导线 |
50cm |
25根 |
||
4 |
保险丝 |
2A |
2支 |
||
5 |
实验指导书 |
1本 |
|||
以下3-9是独立模块 |
|||||
3 |
运放电路实验板 |
1 |
|||
4 |
单级、多级放大电路、射极跟随器、差动放大电路、负反馈放大电路模块 |
1 |
|||
5 |
功率放大电路模块电路 |
1 |
|||
6 |
低频正弦波振荡器 |
1 |
|||
7 |
半波全波桥式整流、滤波电路、三端集成稳压电源 |
1 |
|||
8 |
串联稳压电路和晶闸管控制电路 |
1 |
|||
附：使用本实验箱需配套仪器仪表:万用表和示波器
