[产品型号]:SBXLY-02 [产品名称]:消防报警联动系统实训装置 [价?????格]: [在线客服]:

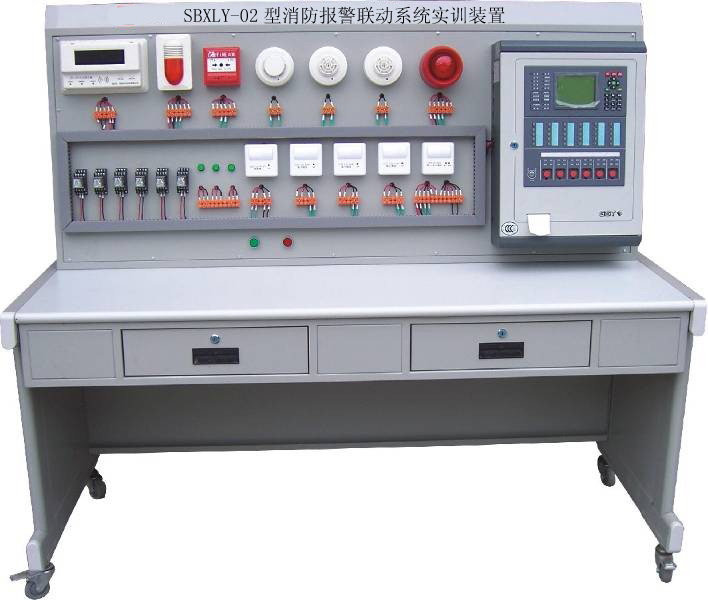

SBXLY-02型消防报警联动系统实训装置

一、系统概述

消防报警联动系统实训装置,本系统在智能建筑中通常被作为智能建筑三大体系中的BAS(建筑设备管理系统)的一个独立的子系统。该系统是通过消防系统中各个探测设备(烟感探测器及温感探测器)的参数变化进行火灾报警,并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。

二、产品特点

1.实训器件连接以端子排的方式,可以根据实训内容组成不同的消防回路;

2.该实训装置带有工程上常用的火灾显示器及联动功能;

3.系统采用总线结构。

三、技术参数

1.实训台工作电源:AC220V±10%? 50Hz

2.工作环境:环境温度范围为-20℃+45℃相对湿度<85%

3.外形尺寸:1625mmX700mmX1575mm

四、实训内容

1.系统设备认识及接线操作

2.报警控制器、短路隔离器、联动接口模块的的安装与连接

3.火灾显示盘的安装、连接与使用

4.各种火灾探测器的安装与连接

5.智能输入、输出模块、声光报警器、报警按钮的安装与连接

6.元件地址编码设置

7.系统的管理操作

8.系统的数据查询操作

9.设备启停操作

10.单点操作

11.联动编程

12.线路故障的判断与处理

13.程序设置错误的判断与纠正

14.设计并安装一个简易应用系统

五、基本配置

1.电源控制屏(铁质双层亚光密纹喷塑结构)

提供交流电源:单相交流电220V 50Hz,带有过流保护

2.楼宇实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体封闭式结构,造型美观大方;设有两个大抽屉、柜门,用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实训室的布局。

3.火灾报警控制器(联动型)

1)液晶屏规格:240×160点,可同屏显示150个汉字信息

2)最大容量为242个地址编码点

3)可外接64台火灾显示盘;

430个直接手动操作总线制控制点

5)配置6路直接控制点

6)控制器与探测器间采用无极性信号二总线连接

7)直接控制点与现场设备采用两线有极性连接,最大连接线长度不宜超过1000m

4.火灾显示盘

火灾显示盘通过RS485通讯或总线与火灾报警控制器联网,实时显示本楼层的各种事件信息,使本楼层的工作人员能够及时、准确地了解本楼层的消防事件,从而迅速地采取相应措施。

5.探测器

配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。

6.输入模块、控制模块

输入模块主要用于压力开关等信号检测,控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。

7.联动盘现场接口

(1)三线控制,接线部分简洁方便,轻松实现启停回答功能;

(2)两种输出控制方式可供选择,电平输出和脉冲输出。

8.手动报警按钮

火灾发生时,按下有机玻璃片,按钮的火警灯点亮,同时向控制器发出火警信号;

9.消防栓按钮

火灾时按下压片控制器报警,点亮火警指示灯(),同时输出一组外控空接点,启动消防泵时,接入启泵回答信号,启泵指示灯点亮(绿色),复位时,滑下滑动盖,按下复位按钮。

10.声光报警器、警铃

现场发生火灾接到控制信号后,发出强烈的声音警报信号,以达到提醒现场人员注意的目的。

11.电子编码器

完成现场设备的编码、设备类型与灵敏度的更改等功能。

六、基本配置

序号

器材名称

器材规格或型号

数量

单位

1

火灾报警控制器

GST-200

1

2

点型感烟火灾探测器

JTY-GD-G3X

1

3

点型感温火灾探测器

JTW-ZCD-G3N

1

4

探测器通用底座

DZ-02

2

5

手动报警按钮

J-SAM-GST9122B

1

6

消火栓报警按钮

J-SAM-GST9123B

1

7

声光报警器

GST-HX-204B

1

8

隔离模块

GST-LD-8313B

1

9

单输入模块

GST-LD-8300B

1

10

单输入输出模块

GST-LD-8301A

1

11

电子编码器

GST-BMQ-2

1

12

火灾显示屏

ZF-101Z

1

13

实训桌

定制

1
