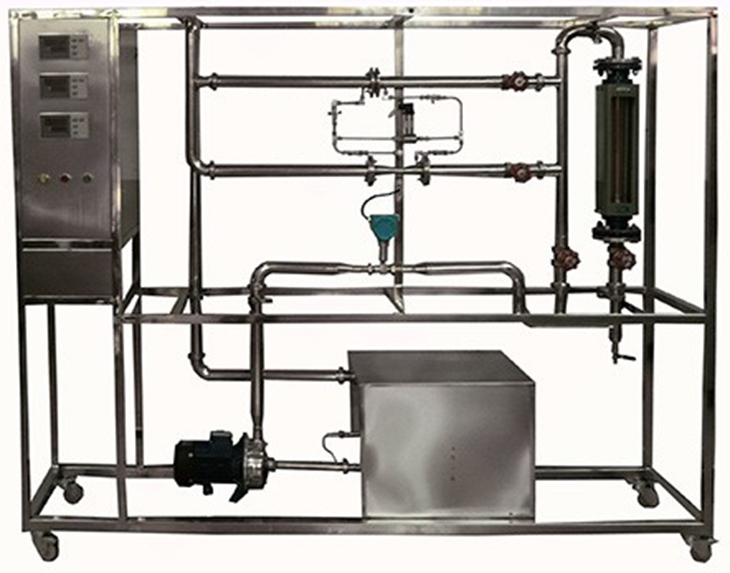

SB-LT流量计性能测定实验装置
技术指标 |
说明 |
|||
装置特点 |
1、整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现现代化实验室的概念。 2、设备布局合理、美观,结构清晰,整体感强,能够在实验室中体现主实验设备的概念。 3、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。 4、整套设备除去特殊材料外均采都用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。 5、实验系统装置综合了文丘里和孔板流量计两种流量计的校核,使学生学会正确的流量测量,认识正确的引压方法。 6、实验项目可通过阀门调节切换选择,流体出口满管段设计；流体流量采用闸阀调节,流量计量采用涡轮流量计和数字仪表系统；节流压差采用压力传感器和数字仪表系统。 7、整套系统采用标准工业仪表控制系统,可进行化工原理实验,也是过程自动化及化工检测仪表实验的良好平台。 8、装置设计可360度观察,实现全方位教学与实验。 |
|||
装置功能 |
1、了解涡轮流量计、孔板流量计、文丘里流量计和转子流量计的构造、工作原理 主要特点。 2、掌握流量计的标定方法。 3、了解节流式流量计流量系数C随雷诺数Re的变化规律,流量系数C的确定方法。 4、学习合理选择坐标系的方法。学会用标准流量计的方法标定流量。 5、测定节流式流量计（孔板、文丘里）的流量标定曲线。 6、测定节流式流量计的雷诺数Re和流量系数C的关系,并进行比较。 7、测定转子流量计的流量标定曲线。 |
|||
设计参数 |
孔板流量计流量：0.2~10m3/h,压差范围：10~100KPa 文丘里流量计流量：0.2~10m3/h,压差范围：10~150KPa 转子流量计流量：0.4~4m3/h。 涡轮流量计流量：0.1~10m3/h。 温度：常温。 |
|||
公用设施 |
水：装置自带不锈钢水箱,连接自来水。实验时经离心泵进入测试管路,循环使用。 电：电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：清洁自来水,外配设备：无。 |
|||
主要设备 |
LZB-40水转子流量计：流量范围400～4000 L/h。 孔板流量计流量：0.2~10m3/h,孔板流量计：孔板喉径：Φ20mm。 文丘里流量计流量：0.2~10m3/h,文丘里流量计：文丘里喉径：Φ14mm。 DN20涡轮流量计：流量范围0.5～8.0 m3/h,4-20mA远传输出,流量检测机构 。 压差传感器：量程0～150KPa,4-20mA远传输出,差压检测机构。 宇电AI501流量数字显示仪。 宇电AI501温度数字显示仪。 宇电AI501压差数字显示仪。 不锈钢离心泵：功率550W,最大流量5.2m3/h。 水箱：304不锈钢材质,容积80L,带贮水排空底阀,管路循环回水与泵吸入口间隔板设计。 管路：304卫生级不锈钢材质,采用不锈钢快装活接与管路连接；管道活接连接涡轮流量计。 阀门：采用304不锈钢阀和优质铜阀。 电器：接触器、开关、漏电保护空气开关。 304不锈钢仪表柜：测控、电器设备在实验架上。 304不锈钢材质框架1800*500*1800mm(长×宽×高),带脚轮及禁锢脚。 |
|||
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
水流量 |
转子流量计 |
就地显示 |
手动阀控 |
|
压差 |
压差传感器 |
数字压力仪表 |
无 |
|
液体温度 |
PT100铂电阻 |
数字温度仪表 |
无 |
|
涡轮流量 |
传感器 |
数字流量仪表 |
手动阀控 |
|
