PLC可编程实训装置
可编程序控制器（也称PC或PLC）是以微处理器为基础，综合了计算机自动控制和通信等技术的一种新型通用工业控制装置，根据教育部颁布的教学大纲，学生可根据
的特点在老师的指导下自己设计梯形图，编写程序，编写组态，联机运行。从而提高学生的创新能力，职业能力，培养出真正意义的经验型应用技能型人才。上海硕博科技设备有限公司生产销售，网络型PLC可编程控制综合实训装置，PLC实训，变频技术实训，电气控制实训，触摸屏实训，单片机技术、计算机原理、PLC品牌可以选择，如三菱FX3U-32MT系列、三菱FX3U-48MR可编程序控制器、触摸屏TPC7062TX、三菱FR-E740变频器、西门子S7-1500
CPU 1511C-1 PN、西门子MM420 0.37KW变频器、西门子S7400（CPU412）系列
PLC主机、西门子G120变频器、西门子S7-200smart可编程序控制器、西门子V20
0.37KW变频器、7寸彩色触摸屏（TPC7062KI）、西门子CPU1200 PLC主机CPU1214C，MCGS
7寸液晶显示、西门子S7200smart（ST40）系列 、西门子S7-1500 CPU 1511C-1 PN、西门子G120
0.37KW变频器、KTP700 Basic PN 7寸屏、欧姆龙CP1H-X40DTI-D
PLC主机、三菱FR-E740变频器，广泛应用于钢铁、石油、化工、电力、煤矿、部队院校建材、机械制造，汽车、轻工、交通运输、环保以及文化娱乐等各种行业技能实训。
通过实验使学生巩固和加深对所学理论知识的理解，训练学生的实验技能，熟悉和掌握可编程控制器的原理与应用，熟悉可编程控制器各种功能的使用，学会正确使用梯形图编制程序，树立工程实践的观点和严谨的科学作风。为今后从事与本专业相关的工程技术等工作打下良好基础。
一、基本情况
PLC实训室主要面向机电一体化技术、机械制造及自动化、电气自动化专业学生开展实训，承担了可编程序控制器原理与应用、变频与调速技术、机电一体化技术与系统等课程的实验、实训和课程设计。
PLC实训室设备可以形象、直观地进行可编程控制器的基本指令练习以及多个典型工业控制过程的模拟。通过这些实训使学生掌握可编程控制器的基本知识和基本技能，掌握PLC程序设计、运行、调试、维护的方法，能在工业控制现场的安装、调试以及根据控制要求完成PLC的程序编制与调试。

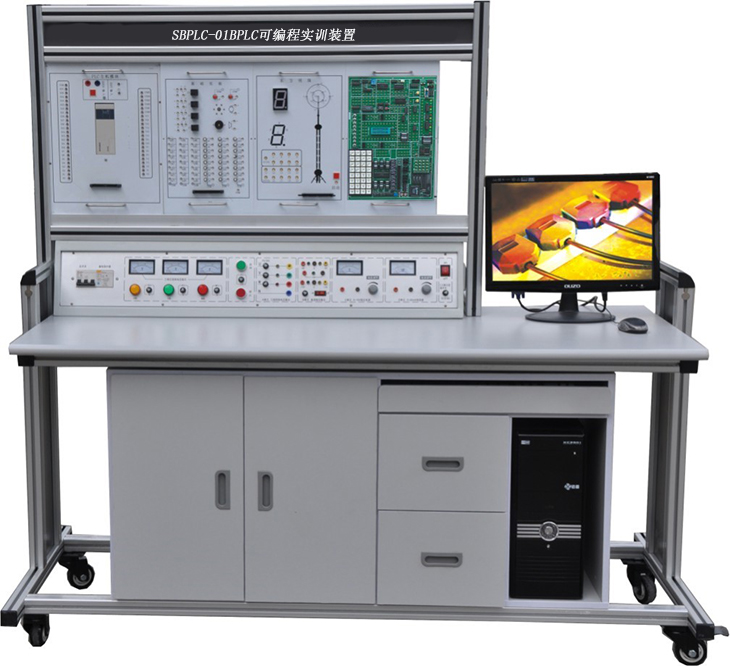

SBPLC-01BPLC可编程实训装置
一、概述
PLC实训装置是PLC可编程控制器综合实验设备。做到一机多用、资源共享、便于管理、PLC部分模拟实际工业控制过程中典型的控制对象，它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。产品采用挂箱式，便于实验项目扩展和用户第二次开发。自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。
二、系统构成
1、PLC可编程控制器实验台（演示屏与控制箱构成）
2、PLC可编程控制器实验演示装置
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、PLC及转接通讯电缆
7、电脑或手持编程器（用户自备或代购）
三、PLC可编程控制器实验台控制箱技术指标
1、电源
1.1电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
1.2电源输出：有保险丝和漏电保护开关二级保护功能。输出交流220V工作电压有高精度电流表与电压表指示
A组:直流电压+5V/3A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
B组: 直流电压24V/2A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
C组:低压直流稳压电源，电压+12V/-12V输出，电流2A。
D组: 0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
E组:恒流源，提供0-20mA恒流源
F组:单相市电输出，供用户自备仪器使用。
四、PLC可编程控制器主机挂箱功能、特点
◆PLC主机：输入：24点 输出24点
◆型号：三菱FX3U-48MR PLC
◆输出电压：直流24V，电压表指示
◆利用应用软件编程
◆电源输入：交流220V，50Hz
1）功能包括
◆ 交流电源输入区
◆ PLC主机 、编程电缆
◆ LED发光管、指示灯
◆ 输出负载指示
◆ 输入模拟开关（按钮和开关）
◆ LED数码管 、蜂鸣器
◆ 直流稳压电源5V1A，24V2A
◆ PLC输入 、输出端口
2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）PLC主机一般采用日本原装的三菱FX系列主机。如用户要求时也可配备其他型号主机。
4）实验台本身带有24V2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
五、实验桌：铝木结构，采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。
六、PLC可编程控制器实验演示挂箱
该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了PLC的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。演示挂箱后盖由铝合金注塑而成，箱体结构合理，工艺先进，美观大方。该装置在演示屏上位置可任意移动、互换。
演示装置上对PLC的输入输出均采用24V电源，5V电源供执行机构中的外围使用，每套演示装置主要由7块实验挂箱组成十七个实验内容，它们的型号分别为：
功能单元一：
SB001交通信号灯PLC自动控制
SB002机械手控制
SB003 多种液体混合控制
SB004自动送料装车
功能单元二：
SB005天塔之光
SB006艺术彩灯
SB007 LED数码管显示
SB008步进电机的PLC控制
功能单元三：
SB009自动售货机模拟控制
SB010自控轧钢机模拟控制
SB011水塔水位控制
SB012自动成型模拟控制
功能单元四：
SB013 洗衣机控制
SB014电镀生产线控制
SB015 邮件分拣机控制
功能单元五：SB016 电机的PLC控制
SB017 基础实验
功能单元六：
SB017 四层电梯控制
七、实验项目
（一）、PLC可编程控制器实验系统：
1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．交通信号灯PLC自动控制实验
8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验
10．四层电梯的PLC自动控制实验
11．加工中心刀具库选择控制实验
12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验
14．步进电机的PLC控制
15．模拟电视发射塔实验实验
16．自动送料装车系统控制实验
17．自动售货机实验
18．自动成型实验
19．水塔自动供水控制系统实验
20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验
22．电镀过程控制实验
八、 PLC综合实验装置配置清单
|
名称 |
型号 |
数量 |
单位 |
备注 |
|
|
实验屏 |
|
1 |
台 |
铝合金 |
|
|
电源控制箱 |
|
1 |
台 |
钢质喷塑 |
|
|
实验桌 |
|
1 |
张 |
铝木结构 |
|
|
PLC主机 |
FX3U-48MR+FX3U-485BD |
1 |
套 |
|
|
|
学生凳 |
|
2 |
张 |
塑钢结构 |
|
|
PLC编程电缆 |
USB-FXSC09 |
1 |
根 |
|
|
|
触摸屏编程电缆 |
|
1 |
根 |
|
|
|
PLC与触摸屏通讯电缆 |
|
1 |
根 |
|
|
|
实验挂箱模块（面板为整块敷铜板经特殊工艺加工能而成 ，因而连线少，接触可靠，故障率低，美观大方） |
功能单元一 |
1 |
块 |
硕博 |
|
|
功能单元二 |
1 |
块 |
＂ |
|
|
|
功能单元三 |
1 |
块 |
＂ |
|
|
|
功能单元四 |
1 |
块 |
＂ |
|
|
|
功能单元五 |
1 |
块 |
＂ |
|
|
|
功能单元六 |
1 |
块 |
＂ |
|
|
|
软件 |
演示板原程序及三菱编程软件 |
1 |
套 |
|
|
|
PLC仿真软件教育版 |
1 |
套 |
|
|
|
|
说明书 |
|
1 |
本 |
＂ |
|
|
专用导线
|
红色 |
10 |
根 |
＂ |
|
|
黑色 |
1 |
根 |
＂ |
|
|
|
黄色（短线） |
10 |
根 |
＂ |
|
|
|
蓝色（短线） |
10
|
根
|
＂
|
|
|
|
教学资源包 |
见附件 |
1 |
套 |
|
|
在线考试
1.用户登录
输入用户名、密码、验证码，点击登录按纽，登录到系统。
2.用户注册
用户登录画面，点击注册按纽，打开用户注册画面。输入用户名、密码、确认密码、准考证号、身份证号、姓名、考试级别，点击注册按纽，注册成为学员。
3.用户管理
老师用户登录系统后，点击菜单用户管理，打开用户管理画面。用户管理画面，显示所有用户列表信息，包括学员与老师。
3.1用户查询
用户管理画面，选择考试级别、输入用户名、准考证号、姓名，点击检索按纽，根据条件显示用户信息列表。
3.2添加用户
用户管理画面，点击添加按纽，打开用户添加画面。选择用户类别，输入用户名、姓名、密码、确认密码，点击确定按纽，保存用户信息。
3.3修改用户
用户管理画面，选择某一条用户信息，点击编辑按纽，打开用户信息编辑画面。选择用户类别，输入用户名、姓名、密码、确认密码、准考证号、身份证号、考试级别，点击确定按纽，保存用户信息。
3.4用户删除
用户管理画面，选择数据前选择框，点击删除按纽，删除所选用户信息。
4.级别管理
4.1级别查询
老师用户登录系统，点击级别管理，打开级别管理画面，输入级别名称，点击检索按纽，根据条件显示级别信息。
4.2添加级别
级别管理画面，点击添加按纽，打开添加级别画面。输入级别名称，点击确定，保存级别信息。
4.3修改级别
级别管理画面，选择数据前某一个选项框，点击编辑按纽，打开级别修改画面。输入级别名称，点击确定，保存级别信息。
4.4删除级别
级别管理画面，选择数据前选项框，点击删除按纽，删除选中的级别信息。
5.题库类别管理
5.1 题库类别查询
老师用户登录系统后，点击题库类别，打开题库类别管理画面。输入题库类别名称，点击检索按纽，根据输入条件显示题库类别信息列表。
5.2 添加题库类别
题库类别管理画面，点击添加按纽，打开题库类别添加画面。输入题库类别名称，点击确定按纽，保存题库类别信息。
5.3 修改题库类别信息
题库类别管理画面，选中某一行选择框，点击编辑按纽，打开题库类别修改画面。输入题库类别名称，点击确定按纽，保存题库类别信息。
5.4 删除题库类别信息
题库类别管理画面，选择数据前选项框，点击删除按纽，删除选中的级别信息。
6 .题库管理
6.1 题库查询
教师用户，登录系统后，点击题库管理，打开题库管理画面。选择题库级别、题库类别、试题类型，输入题目名称，点击检索按纽，根据条件显示题库列表信息。
6.2 添加单项选择题
题库管理画面，点击添加按纽，打开题目添加画面。
选择题库级别、题库类别、题目类型为单项选择题。
输入题目名称，答案 A、B、C、C，选择正确的答案选项，点击确定，保存单项选择题信息。
6.3 添加多项选择题
题库管理画面，点击添加按纽，打开题目添加画面。
选择题库级别、题库类别、题目类型为多项选择题。
输入题目名称，答案 A、B、C、D、E、F、G，选择正确的答案选项，点击确定，保存多项选择题信息。
6.4 添加判断题信息
题库管理画面，点击添加按纽，打开题目添加画面。
选择题库级别、题库类别、题目类型为判断题。
输入题目名称，选择正确的答案选项，点击确定，保存判断题信息。
6.5 导入Excel题目信息
题目添加画面，点击下载模板按纽，下载题目批量录入Excel模板。
在模板中，输入题目名称，选择题库级别、题库类别、试题类型，正确答案，答案内容等信息并保存。
在画面中选择保存后的文件，点击导入按纽，进行题目批量导入。
6.6 题目信息修改
题库管理画面，选中某一行选择框，点击编辑按纽，打开题库修改画面。
选择题库级别、题库类别、题目类型，输入题目名称、答案、选择正确的答案选项，点击保存修改题目信息。
6.7 删除题目信息
题库管理画面，选中某一行选择框，点击删除按纽，弹出提示，点击确定按纽删除题目信息。
7. 试卷管理
7.1 试卷查询
教师用户，登录系统后，点击题库管理，打开试卷管理画面。选择试卷级别、考核类型，输入试卷名称，点击检索按纽，根据条件显示试卷信息。
7.2 添加试卷
试卷管理画面，点击添加按纽，打开添加试卷画面。
7.3 自动抽题
试卷添加画面，输入试卷名称、试卷级别、考核类型、考试时间，点击自动抽题按纽，打开自动抽题画面。
点击顶部添加抽题专业按纽，在抽题列表中会增加一行，选择所属专业，抽题类型，输入时数，系统会显示当前专业当前抽题类型在现有题库中的题数。
输入单选题目分数，多选题目分数，判断题目分数，点击确定抽题按纽，系统会随机在题库中抽取相应的题目信息。
在添加专业，选择专业，抽题类型，题数后，顶部会显示当前抽取的题目数量以及分数信息。自动抽题完成，点击保存试卷按纽，保存当前自动抽取题目的试卷信息。
7.4手动组卷
试卷添加画面，输入试卷名称、试卷级别、考核类型、考试时间，点击进入手工组卷，打开手工组卷画面。
手动组卷画面，与题目管理画面录入数据方式相同，需要输入题目分数。
添加题目信息后，点击保存继续添加，题目将添加到下方的题目列表中。
点击列表中删除按纽，删除所选题目信息。
题目信息输入完成，点击保存试卷按纽，保存手工组卷信息。
7.5 编辑试卷
试卷列表，点击某一选项框，点击编辑按纽，打开试卷信息编辑画面。
如果该试卷未参加考试，才能编辑，否则无法编辑试卷信息。
修改试卷信息，自动抽题或手工抽题，点击保存试卷按纽，保存试卷信息。
7.6 删除试卷
试卷列表，点击某一选项框，点击删除按纽，删除试卷信息。
7.7 启用试卷
试卷管理画面，点击某一选项框，点击启用，启用选择的试卷为当前使用试卷，并提供给学生考试。
7.8 打印试卷
试卷列表画面，点击某一选项框，点击打印按纽，打开试卷打印画面。
按键盘Ctrl + P键，打凶当前试卷信息。
8.模拟成绩
8.1模拟成绩查询
教师用户，登录系统点击模拟成绩菜单，打开模拟成绩列表画面。输入检索条件：试卷名称、学生姓名、准考证号、身份证号，点击检索按纽，根据条件显示模拟成绩信息。
8.2模拟成绩详细
模拟成绩列表画面，点击第一次模、第二次模拟、第三次模拟，打开模拟成绩详细画面。
模拟成绩根据专业显示，总分、总题数、正确题数，评价信息。
8.3导出成绩
点击导出按纽，将成绩导出为Excel文件格式。
9. 实战成绩
9.1实战成绩查询
教师用户，登录系统点击实战成绩菜单，打开实战成绩列表画面。
输入检索条件：试卷名称、学生姓名、准考证号、身份证号，点击检索按纽，根据条件显示实战成绩信息。
9.2导出实战成绩
点击导出按纽，将实战成绩导出为Excel文件。
10.在线考试
10.1在线考试
学生用户，登录系统，点击在线考试按纽，打开在线考试信息画面。
在线考试分为模拟与实战考试，模拟考试分为三次考试，首次回答该试卷所有题目信息，第二次，第三次分别为回答上一次错误题目信息，实战考试只考试一次。
点击开始模拟按纽，打开考试画面。
依次回答试卷题目选项，下方为倒计时窗口，如果回答时间超过倒计时时间，将自动提交试卷。
提交试卷时，如有未完成题目，系统会自动提示，并将题目内容标记为红色。点击确定可提交试卷。
题目回答完成，提交试卷，显示考试成绩信息。
11.历史成绩
11.1 历史模拟成绩查看
学生用户登录后，点击模拟成绩，可查看历史模拟成绩详细信息。
11.2 历史实战成绩查看
学生用户登录后，点击实战成绩，可查看历史实战成绩详细信息。
