机械原理陈列柜、齿轮范成仪、曲柄摇杆机构动态测试及设计实验装置、液体动压滑动轴承等设备。实验项目：机械零件机构认识，曲柄摇杆机构动态测试，齿轮范成测试，液体动压滑动轴承测试，主要服务于机械设计制造及其自动化专业的机械原理课程教学。可以为学生的毕业设计和创新设计提供帮助。也可以为产品动态性能试验研究提供技术支持。
机械原理实验室设备是机械设计制造及其自动化、机械电子工程、汽车服务工程专业的基础实验装置拥有10组机械原理陈列柜及其控制台，配备DVD播放系统。机械原理实验室主要承担《机械原理》和《机械设计》课程的实验教学工作，可开出实验项目，陈列柜展示了机械的组成、平面及空间连杆机构、凸轮机构、齿轮机构、齿轮系等重要机械机构，使学生深刻理解课堂教学的基本原理，具备机构认知、机构结构简图设计和实际工程应用能力，提高学生的动手实践能力和设计创新能力，为其今后从事机械领域的设计工作和机构应用工作奠定扎实的技术基础。

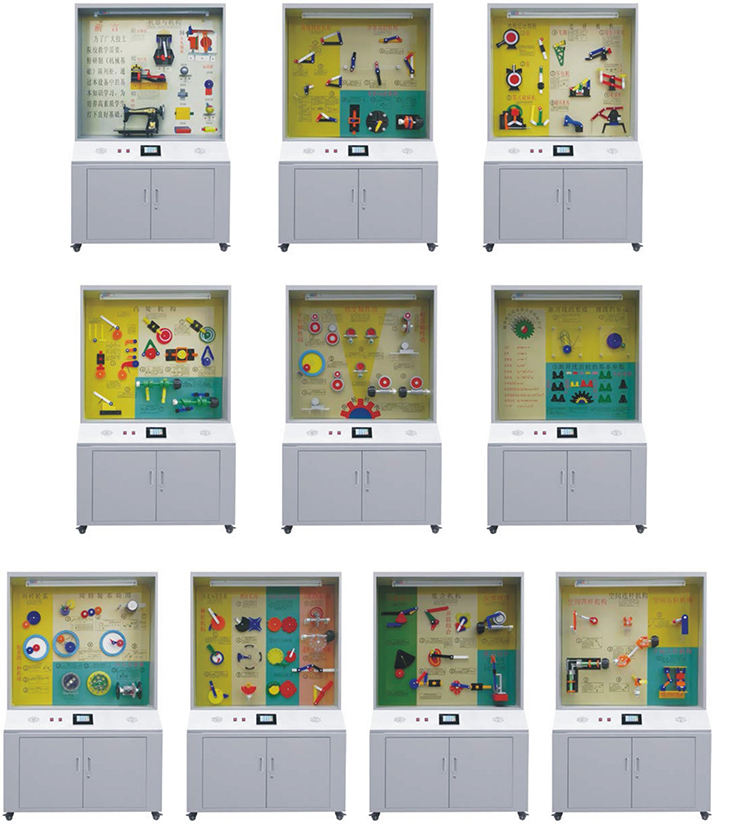

SB10-79型机械原理陈列柜
一、机械原理陈列柜概述：
机械原理示教陈列柜是根据大、中专院校、技校、职业学校的机械原理教学大纲设计的电化 。演示形象逼真，运行可靠，制作工艺美观，使用机械原理陈列柜可提高教学效果，节约学时是一套现代化机械课程教学应用实验室设备。
二、机械原理陈列柜 技术规格：
1、陈机械原理陈列柜 共分十个单体陈列柜组成，陈列柜体外形尺寸：1200×530×1900mm（长×宽×高）
2、具有多功能语音播放控制系统。语音解说同步演示，采用单独驱动由电脑或电子设备控制运转演示。控制采用4.2寸液晶触摸屏控制和遥控控制自动运行讲解、可顺序循环与重复播放运转，又能根据教材、教学需要而任意选择还是单独演示等。解说词播放在100平方房内声音宏亮。
3、柜体采用1.0mm厚的SPCC冷扎板焊接而成，表面采用中温磷化喷塑制作，柜体刚性好。柜内陈列面板为超豪华铝塑夹层板，承载性好。板面附有必要的图表和文字说明，外形美观大方，经久耐用。
4、柜顶部装有照明日光灯，柜背设有对开门，有利维护设备和方便维修。柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档。柜底装有万向轮，方便移动，符合人机工程要求。
5、模型材料采用亚克力有机板与工程塑料制造；
三、机械原理陈列柜基本参数及配置：
|
序号与名称 |
陈 列 柜 内 容 |
|
第一柜 机器与机构 |
前言、内燃机、蒸汽机、缝纫机、牛头刨床、球面高副、螺旋副、移动副、曲面副、球面副、圆柱副、转动副 |
|
第二柜 平面连杆机构的基本形式 |
铰链四杆机构：曲柄摇杆机构（2种形式）、双曲柄机构、双摇杆机构（2种形式）。 单移动副机构：曲柄滑块机构、曲柄摇块机构、转动导杆机构、移动导杆机构 双移动副机构：曲柄移动导机构、双滑块机构、双转块机构 |
|
第三柜 平面连杆机构 |
机构运动简图：泵（摇杆泵、滑块泵）、泵的简图（摇杆泵简图、滑块泵简图）、颚式破碎机与间图。 连杆机构：飞剪、压包机、翻转机构、摄影升降机、天平、起重机。 |
|
第四柜 凸轮机构的形式 |
盘形凸轮3件：滚子、尖端、平面、移动凸轮轮、槽凸轮机构、交叉槽凸轮机构、等径凸轮机构、等宽凸轮机构、主回凸轮机构、球面凸轮机构、圆锥凸轮机构、圆柱凸轮机构。
|
|
第五柜 齿轮传动的各种类型 |
平行轴传动：外啮合直齿圆柱齿轮机构、内啮合直齿轮机构、直齿轮齿条机构、斜齿圆柱齿轮机构、人字圆柱齿轮机构。 相交轮传动：直齿圆锥齿轮机构、双曲线圆锥齿轮机构、斜齿圆锥齿轮机构 相错轴传动：螺旋齿轮机构、螺旋齿轮齿条机构、圆柱蜗杆蜗轮机构、弧面蜗杆蜗轮机构。 |
|
第六柜 齿轮的基本性质 |
渐开线齿轮各部分名称、浙开线的形成、摆线的形成、齿数、模数、压力解、齿高系数。 |
|
第七柜 轮系的基本形成 |
周转轮系、差动轮系、行星轮系、定轴轮系合并一件、获得大传动比，实现特定的运动、运动的合成、旋转线、用于传递、运动的分解、谐波运动减速器，摆线针轮行星减速器、汽车差速器两种动作。 |
|
第八柜 间歇运动机构 |
齿式棘轮机构(外齿式、内齿式)、摩擦式棘轮机构、外啮合槽轮机构，内槽轮机构，球面槽轮机构、渐开线不完全齿轮机构、摆线针轮不完全轮机构（不完全齿轮机构、星轮机构）、凸轮式间歇机构（圆盘式、蜗杆式）、停歇连杆机构、停歇导杆机构 |
|
第九柜 组合机构 |
串联组合：行程扩大机构、换向传动机构 并联组合：齿轮连杆曲线、实验给定轨迹的机构（盘形凸轮式、槽凸轮式）、实验变速运动的机构、同轴槽轮机构，误差校正机构、电动马游艺机装置。 |
|
第十械 空间连杆机构 |
空间四村结构：RSSR空间四杆机构、RCCR联轴节、单万向节、双万向节、4R揉面机构、RRSRR角度传动的空间五杆机构、空间六杆机构的萨勒特机构。 |
注：柜上玻璃属易碎品，由需方单位自配；
