序号

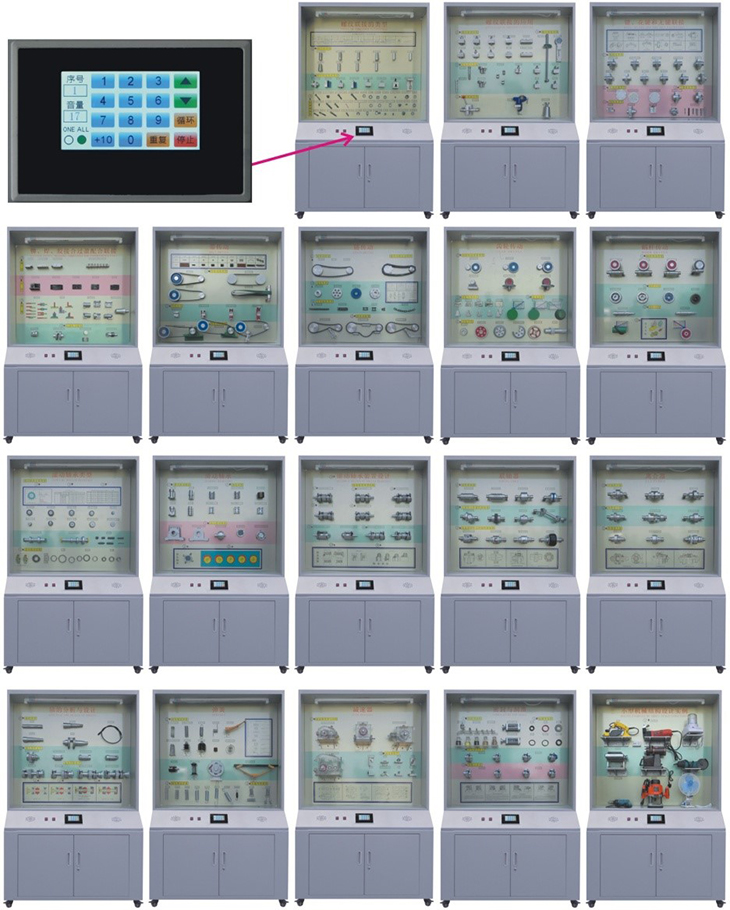

陈列柜陈列内容明细

1、螺纹联接的类型

A、螺纹的类型（10种）

粗牙普通螺纹 细牙普通螺纹 圆柱管螺纹 圆锥螺纹 圆锥管螺纹 矩形螺纹 梯形纹锯齿形螺纹    左、右旋螺纹

B、基本类型、主要参数图片

C、螺纹联接基本类型（8种）

普通螺栓联接、双头螺柱联接、螺钉联接、紧定螺钉联接  吊环螺钉联接、T型槽螺钉联接、地脚螺钉联接、配合螺栓联接

标准联接件（24件）照片上（27件）

六角头螺栓、螺栓、螺钉、紧定螺钉、自攻螺丝、六角螺母、圆螺母、止动垫圈、斜面垫片、垫圈

2、螺纹联接的应用

A、螺纹联接应用（3件）

开合螺母、虎钳（实物）、螺旋起重器

B、螺纹联接防松（10件）

对顶螺母、自锁螺母、弹簧垫圈、开口销与开槽螺母、止动垫圈、垫片、串连钢丝、串连钢丝(错误)、冲点、端铆

C、螺纹联接预紧（2件）

测力矩扳手定力矩扳

D、提高强度措施（12件）

均载螺母结构、球面垫圈、腰杆状螺栓、空心螺栓、悬置螺母、汽缸密封元件：软垫片密封、密封环密封、弹簧垫圈、腰环螺栓联接

3、键、花键和无键联接

A、键联接类型（11件）及图片（细齿花键）

普通平键联接：圆头平键、方头平键、半圆头平键   导向平键联接、滑键联接、半圆键联接  楔键联接：圆头楔键、方头楔键、钩头楔键  切向键联接

B、花键联接类型（3件）

矩形花键联接  渐开线花键联接  三角形花键联接

C、无键联接类型（2件）

型面联接（一）  型面联接（二）

D、销联接类型（10件）

安全销、联接销、螺杆圆锥销（端部带螺纹的圆锥销）、开尾圆锥销   销类零件（标准件）（圆柱销、圆锥销、螺尾圆锥销、内螺纹圆锥销、槽销、开口销）

4、铆、焊、胶接和过盈配合联接

A、铆接（10件）

搭接缝、单盖板对接缝、双盖板对接缝、常用的铆钉在铆接后的型式

焊接（5件）

正接填角焊缝、搭接填角焊缝、对接焊缝、塞焊缝、边缘焊缝

C、胶接（15件）

板件接头、圆柱形接头、角接头、锥形及盲孔接头

D、过盈配合联接（4件）

压配合联接、压配合构件的结构、曲轴压配合组装件、齿轮压配合联接

5、带传动

A、带传动类型（4件）

平带传动  V带传动  同步带传动  交错轴传动

B、带的类型（9件）

O,A,B,C,D同步、平皮带，V型接头，多楔带

C、带轮结构（4件）

实心式V带带轮  腹板式V带带轮   孔板式V带带轮  轮辐式V带带轮

D、张紧装置（3件）

定期张紧、自重式自动张紧、张紧轮张紧

6、链传动

A、链传动组成（1件）

链条、主动链轮、从动链轮

B、链传动运动特性

多边形效应模型

C、链轮结构（4件）

整体式链轮、 孔板式链轮、齿圈焊接式链轮、 齿圈螺钉联接式链轮

D、传动链类型（4件）

单列滚子链   双列滚子链    齿形链

E、链传动张紧装置（3件）

张紧轮定期调整、张紧轮自动张紧、压板和托板张紧

7、齿轮传动

A、齿轮传动基本类型（6件）

直齿轮传动、 斜齿轮传动、   人字齿轮传动、齿轮齿条传动、 直齿圆锥齿轮传动、曲齿锥齿轮传动

B、轮齿失效形式（5种）

齿面点蚀、轮齿折断、齿面胶合、齿面磨损、塑性变形

C、轮齿受力分析（3件）

直齿轮传动受力分析  斜齿轮传动受力分析  锥齿轮传动受力分析

D、齿轮结构（5件）

齿轮轴  实心式齿轮  腹板式结构  加筋腹板式结构  轮辐式齿轮

8、蜗杆传动

A、蜗杆传动类型（3件）

普通圆柱蜗杆传动 圆弧面蜗杆传动  锥蜗杆传动 多头蜗杆

B、蜗轮结构（4件）

齿圈式蜗轮、整体浇铸式蜗轮、螺栓联接式蜗轮、拼铸式蜗轮

C、蜗杆结构（2件）

有退刀槽蜗杆、无退刀槽蜗杆

D、受力分析（2件）   蜗轮受力分析、蜗杆受力分析

9、滚动轴承类型

A、滚动轴承主要类型（10件）

调心球轴承、调心滚子轴承、圆锥滚子轴承、单向推力球轴承、双向推力球轴承、深沟球轴承、角接触球轴承、推力圆柱滚子轴承、圆柱滚子轴承、滚针轴承。

B、轴承代号表

C、直径与宽度系列对比（2件）

直径系列的对比  宽度系列的对比

D、滚动轴承结构

轴承结构实物、外圈、滚动体、保持架、内圈

10、滑动轴承

A、向心滑动轴承（5件）

对开式滑动轴承、整体式滑动轴承、多油楔轴承、带轴套滑动轴承、可倾轴瓦轴承

B、推动滑动轴承（4件）

实心式、单环式、空心式、多环式

C、轴瓦结构（3件）

整体式、剖分式、双金属轴瓦

D、动压轴承工作情况（图）

11、滚动轴承装置设计

A、轴承紧固（图）

B、轴承装置典型结构（6件）

直齿轮轴承部件、斜齿轮轴承部件、小圆锥齿轮轴承部件（正、反装）、蜗杆轴承部件（两端固定）、蜗杆轴承部件（一端固定一端游动）、人字齿轮轴承部件

C、轴承预紧（图）

12、联轴器

A、刚性联轴器（2件）

套筒式联轴器  凸缘式联轴器

B、无弹性元件挠性联轴器（4件）

十字滑块联轴器、双万向联轴器、齿轮联轴器、链轮式联轴器

C、非金属弹性元件挠性联轴器（4件）

轮胎联轴器、星形弹性联轴器、梅花型联轴器、弹性套柱销联轴器

13、离合器

A、机械操纵离合器（5件）

牙嵌离合器、齿形离合器、单盘摩擦离合器、多盘摩擦离合器、圆锥摩擦离合器

B、自动离合器（3件）

超越离合器、闸块式离心离合器、滚珠安全离合器

14、轴的分析与设计

A、轴的类型（5件）

光轴、阶梯轴、空心轴、曲轴、钢丝软轴

B、轴上零件定位（4件）

套筒圆螺母压紧、紧定螺钉固定、弹簧挡圈定位、圆锥形轴端定位

C、轴的结构设计（4件）

一、二、三步的模型

15、弹簧

A、弹簧类型（10类）

变节距压缩弹簧、圆截面压缩弹簧、拉伸弹簧、扭转弹簧  单耳板簧  圆锥螺旋弹簧、碟形弹簧、平面涡巻弹簧、环形弹簧、橡皮弹簧

B、弹簧分类图

C、弹簧应用示例（4件）

碟形弹簧、 钟表发条弹簧 、 汽车减震弹簧、组合压缩弹簧

D、圆柱螺旋弹簧（8件）

LⅠ型、LⅡ型、LⅢ型、LⅣ型、LⅤ型、LⅥ型、LⅦ型、LⅧ型（共8个实物）

E、其他类型弹簧（4件）

NⅠ型、NⅡ型、  NⅢ型、  NⅣ型

16、减速器

A、减速器类型与结构（4台）

单级园柱齿轮减速器、单级园锥齿轮减速器、单级蜗杆蜗轮减速器、双级园柱齿轮减速器

B、减速器附件（8件）

起重耳钩、油标、吊环、起盖螺钉、销、通气器、螺塞、规视孔及视孔盖

C、附件表

17、润滑与密封

A、润滑用油杯（5件）

直通式压注油杯、旋盖式油杯、压配式压注油杯、弹簧盖式油杯、针阀式玻璃油杯

B、密封应用（2件）

O形密封圈应用、Y形密封圈

C、标准密封件（6件）

O形密封圈、J形密封圈、U形密封圈、YX孔用密封圈、YX轴用密封圈、防尘圈密封

D、接触式密封（4件）

毡圈油封、唇形密封圈密封、橡胶密封

E、非接触式密封（3件 ）

隙缝密封、密封环密封、曲路密封

18、小型机械结构设计实例

A、小型机械（9台）

电动剪刀、电刨、榨汁机、家用压面机、粉碎机、台扇、雕刻机、角磨机、手电钻
