商用车整车电气系统示教实训台（豪沃）
一、产品简介

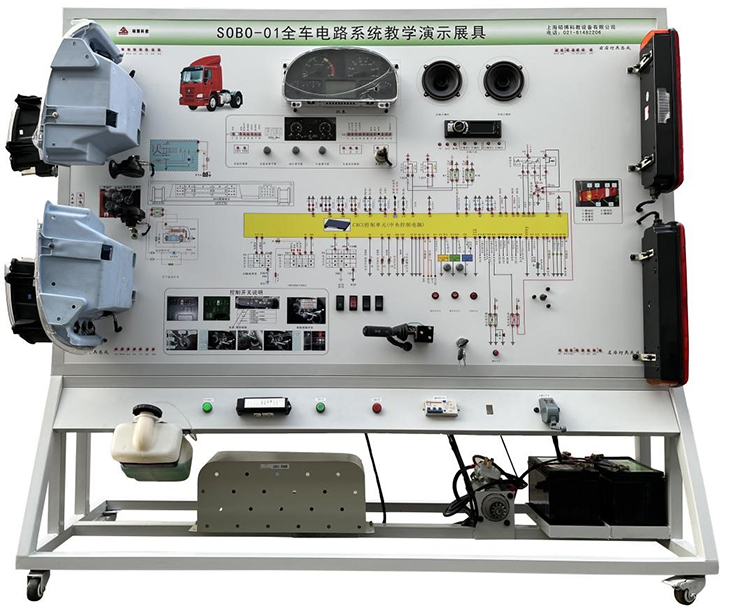

商用车整车电气系统示教 采用全新豪沃1167柴油机整车电器实物为基础,充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。
适用于学校对整车电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车整车电器系统,充分展示汽车整车电器系统的组成结构。
接通电源,操纵示教板上的各种电器开关、按钮、真实演示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物,认识和分析汽车整车电器各系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测汽车整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观；底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
三、技术规格
外形尺寸（约）：2080×700×1900mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流24V
工作温度：-40℃～+50℃
三相异步电动机
型号：YT 100L1-4
电压：AC 220V/380V
功率：2.2KW
转速：1420r/min
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形,背面设置维修门；
移动脚轮：100*60mm
四、基本配置（每台）
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
面板 |
装有各种检测端子以及彩色电路图 |
套 |
1 |
2 |
点火开关 |
个 |
1 |
|
3 |
组合仪表 |
原车 |
套 |
1 |
4 |
组合开关 |
原车 |
套 |
1 |
5 |
左右前大灯总成 |
原车 |
套 |
1 |
6 |
左右前雾灯 |
原车 |
套 |
1 |
7 |
左右转向灯 |
原车 |
套 |
1 |
8 |
左右转向边灯 |
原车 |
套 |
1 |
9 |
左右组合尾灯 |
原车 |
套 |
1 |
10 |
牌照灯 |
原车 |
套 |
1 |
11 |
灯光开关 |
原车 |
套 |
1 |
12 |
刹车灯开关 |
原车 |
套 |
1 |
13 |
倒车灯开关 |
原车 |
套 |
1 |
14 |
危险灯开关 |
原车 |
套 |
1 |
15 |
线束 |
套 |
1 |
|
16 |
雨刮总成 |
原车 |
套 |
1 |
17 |
雨刮控制继电器 |
原车 |
个 |
1 |
18 |
喷水电机 |
原车 |
套 |
1 |
19 |
喷水壶 |
原车 |
套 |
1 |
20 |
喇叭 |
原车 |
个 |
2 |
21 |
喇叭继电器 |
原车 |
个 |
1 |
22 |
雾灯继电器 |
原车 |
个 |
1 |
23 |
起动机总成 |
原车 |
台 |
1 |
24 |
发电机总成 |
原车 |
台 |
1 |
25 |
三相异步电动机 |
YT 100L1-4 |
台 |
1 |
26 |
蓄电池 |
台 |
2 |
|
27 |
保险丝盒 |
个 |
1 |
|
28 |
电源总开关 |
50A |
个 |
1 |
29 |
移动台架(带自锁脚轮装置) |
2080×700×1800mm(长×宽×高) |
台 |
1 |
30 |
故障模拟与排除装置 |
套 |
1 |
|
31 |
教师手册 |
套 |
1 |
|
32 |
合格证与保修卡 |
套 |
1 |
