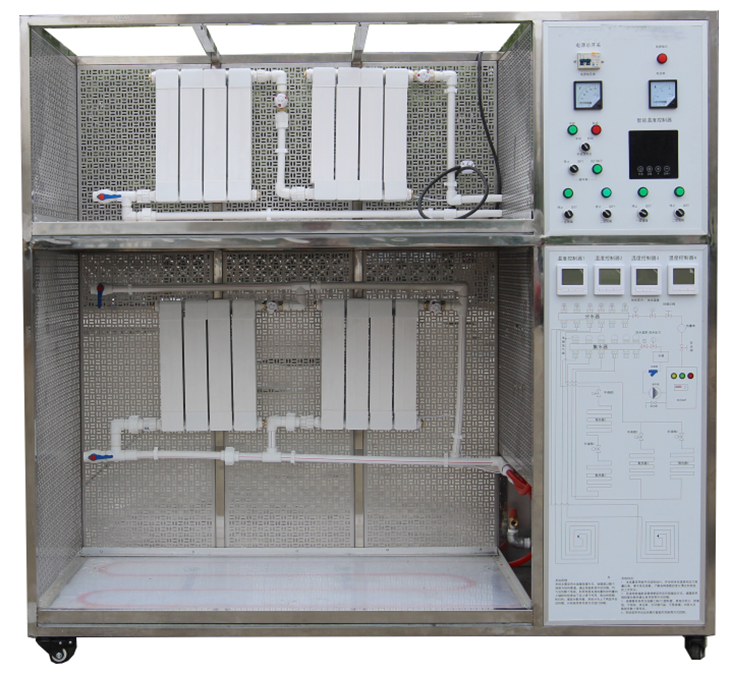

SBHMH-02模拟办公楼热计量供暖实训装置
模拟办公楼热计量供暖实训装置随着现代社会步伐的加速发展,人们对建筑的功能要求也是越来越多的,而对于多数的国家来说,供暖系统仍然是一个比较大的难题,怎么能够在供暖系统中更加的选择节能技术,将是一个很大的课题,但是这不是能够阻挡我们的脚步的。这样才能够不断的使我们进步。
一、系统概述:
1.整体式全真暖气片和管路,透明地板,能看清隐蔽管路的全部结构和走向。
2.一二层均设置热计量表,整个系统由锅炉及循环泵实现热循环演示。
3.展示了单管跨越式供暖系统和单管下供下回式供暖系统的外观、结构、原理、安装部位和安装形式。
4.所有散热器和水暖设备都能全真演示。
5.系统分上下两层分户墙暖与地暖结合设置
6.系统管路采用带用串联与并联两种方式结合布置
7.系统具有温度自动控制和手动控制
8.智能温度设置定时控制等
9.定时分段控制
10.智能设温,智能启停控制
11.防冻功能
12.防干烧功能
二、技术参数:
1.外形尺寸:2000×800×2000mm
2.框架材料:304不锈钢
3.地板材料:有机玻璃
4.设计压力:0.05MPa~0.75Mpa,
5.安全保护:具有漏电自动保护装置和接地保护。
三、实训项目:
实训一:模拟楼热计量采暖系统操作演示
实训二:单管串式供暖系统的认识
实训三:双管同程式供暖系统的认识
实训四:地暖供暖系统的认识
实训五:热计量表的计量操作及拆装实训
实训六:锅炉的拆装及操作实训
实训七:循环泵的操作及拆装实训
实训八:分水器、集水器的操作及拆装实训
实训九:薄壁钢管散热器的拆装实训
实训十:铜铝复合散热器的拆装实训
实训十一:地暖管路辅设拆装实训
实训十二:温控安装与调节实训
四、产品技术要求:
5.1、循环水泵:
供电电压:AC220V.频率:50HZ,功率:205W,扬程:10M,流量:95L/MIN口径DN25,三档调速。
5.2、锅炉控制介绍:
智能温控器使用条件温度-10℃~+60℃,相对湿度45~95%;电网电压220V(275V~165V),~50Hz以下为具体功能介绍。
显示加热温度,定时开关机,实时时钟;加热温度显示范围:0℃~99℃精度±1℃
设定工作温度范围:20℃-85℃;
设定工作档位范围:1~3档
时钟,定时开、关时间范围:00-24
启动加热温差度数范围:5-20℃
循环泵启动温度范围:10-60℃
工作状态动态显示:
(1)加热器显示:加热开启时,加热档位符号显示。
(2)循环泵显示:循环泵开启时,风叶转动;关闭时,风叶关闭不显示。强制循环时,"循环泵"三个定不停闪动。
(3)漏电显示:当检测到的漏电时,漏电代码闪烁显示"LD"。
(4)定时开,定时关显示:当定时开,定时关启动时"定时开""定时关"符号显示。
5.3、地暖温控制器参数:
电压:AC230V 50~60Hz
功耗:2VA
控温范围:5...35℃(可修改为5-90℃)
外限温值:5...60℃(出厂22℃)
测温方式:内外置NTC温度传感器
温度开关偏差:0.5-10℃可调,出厂±1℃
环境温度:-5~50℃
防护等级:IP20
外壳材质:阻燃PC
5.4、地暖敷设:
(1)、根据水系统地暖的使用和安装工况,采用高密度隔热环保材料和纯铝反射模复合而成,成功解决混泥土湿式地暖安装方式带来的占层高、散热慢、能耗高、安装复杂等缺点,将地暖复合层和地垫宝合二为一,降低了地暖浇注层的安装高度和建筑造价;表面纯铝反射模板结构层,大大提高了散热面积和导热速度,同时发挥热辐射、传导、对流三种传导方式,迅速提高了地暖的热效应时间,地暖模块上面直接安装地板,还可以增强地板舒适的弹性脚感,具有不占层高、升温快、节能、施工简便、增强地板弹性等显著优点,是地暖行业最优化的安装模块,具有很高的性价比。包括水地暖模块和电地暖模块两大类。干式地暖系统是目前地暖行业最优化、综合性价比最高的施工工艺系统。
(2)、施工简洁:采用新型地暖模块工艺,地暖混泥土浇注模拟层,大大简化了多层复合的烦琐安装工艺,施工周期缩短了近5倍,在铺设地板前一天安装,安装快捷即装即用;
(3)、可靠寿命长:采用PE-RT地暖专用管,整根盘管安装,根除漏水隐患质量可靠,寿命可达50年;
(4)、暖气墙暖系统安装
管道接口:DN20
供暖面积>20平米
五、系统配置:
1、主要配置:
供水箱、循环水泵、分集水器、电动阀、液晶显示面板,系统原理展板、智能温控制仪等、一二层处均设热电动调阀门,一层供暖系统为双管同程式供暖系统,一层地板采用回旋式地暖辅设,左、中、两面框壁各设置铜铝复合散热器、薄壁钢管散热器(艺术造型);二层供暖系统为单管串联式系统,散热器左、中、薄壁铜铝管散热器(艺术造型)、外观整洁。二层地板采用回旋式地暖辅设、供回水主立管沿框架左侧设置;控制采用智能温控系统,手自动控制方式,直显示。
2、实训耗材
序号 |
名称 |
数量 |
1 |
PPR管剪 |
1把 |
2 |
复合管剪 |
1把 |
3 |
十字螺丝刀 |
1把 |
4 |
一字螺丝刀 |
1把 |
5 |
焊锡丝 |
1卷 |
6 |
烙铁架 |
1把 |
7 |
万用表 |
1个 |
8 |
PPR热熔机 |
1把 |
9 |
钢锯、锯条 |
1把 |
10 |
3米卷尺 |
1把 |
11 |
300扳手 |
2把 |
12 |
14寸管钳 |
2把 |
13 |
尖嘴钳 |
1把 |
14 |
生料带 |
10卷 |
15 |
M8内六角扳手 |
1把 |
16 |
M4内六角扳手 |
1把 |
17 |
记号笔 |
1合 |
18 |
剥线钳 |
1把 |
19 |
斜口钳 |
1把 |
20 |
DN20铜手阀 |
2个 |
21 |
6分PPR管 |
10根 |
22 |
6分PPR三通1/2丝 |
10个 |
23 |
6分PPR活节 |
4个 |
24 |
6分PPR过桥弯 |
10个 |
25 |
6分PPR弯头1/2丝 |
5个 |
26 |
6分PPR弯头 |
20个 |
27 |
6分PPR三通 |
20个 |
28 |
6分PPR直接 |
6个 |
29 |
6分PPR管卡 |
1包(20只) |
30 |
铜铝散热器 |
2个 |
31 |
温控制阀 |
2个 |
32 |
M8*40镙丝镙冒垫片 |
100套 |
33 |
M4*40镙丝镙冒垫片 |
100套 |
34 |
M4*10镙丝镙冒垫片 |
100套 |
35 |
520胶水 |
2瓶 |
36 |
M8x40内六镙母 |
50只 |
37 |
M8x20内六角镙母 |
50只 |
38 |
40X40直角件 |
10只 |
39 |
M5X4内六角镙母 |
100只 |
40 |
M5垫片 |
200只 |
41 |
M5X20T型镙母 |
200只 |
42 |
M8内六角板手 |
1把 |
43 |
M6内六角板手 |
1把 |
44 |
人字梯 |
1把 |
45 |
工具车 |
1个 |
