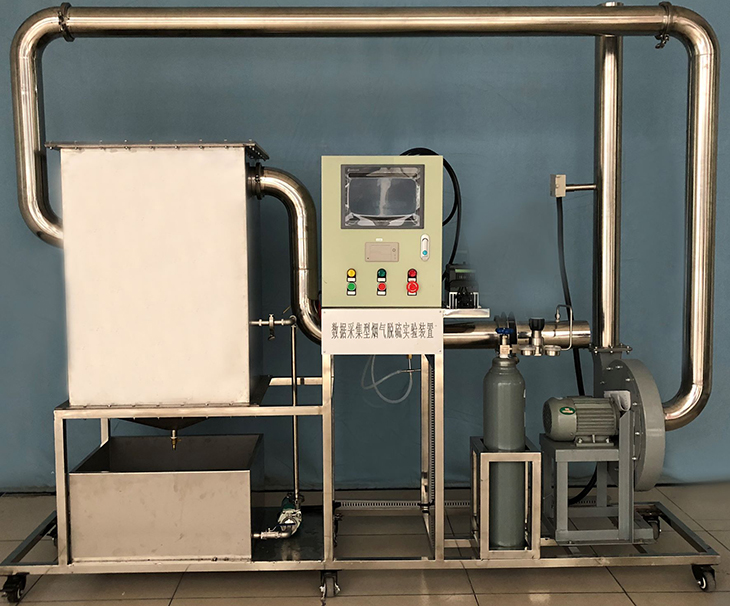

SB-HJ46数据采集烟气脱硫实验装置

烟气脱硫实验室的任务是消化、吸收国外先进技术,开发适合国情的脱硫工艺及装备,提供政策咨询,为脱硫工程的设计、施工、调试、测试及运行服务,普及和推广脱硫技术,提高我国脱硫技术水平。

一、实验目的

1.了解用板式塔吸收法净化废气中SO2的原理和效果;

2.改变空塔速度,观察吸收塔内气液接触状况和液泛现象;

3.掌握测定板式吸收塔的吸收效率及压降的方法;

4.测定化学吸收体系(碱液吸收SO2)的体积吸收系数。

二、技术参数

1.填料吸收塔Φ100mmH=1000mmΦ5-8mm瓷环填料;

2.入口气体温度常温到80℃;处理风量10m3/h

3.设备压降 1500~2500Pa;脱硫效率90%以上;

4.工作电源:220V±10%50Hz;安全保护:具有接地保护、漏电保护、过流保护;功率2000W

5.电气线路安装要求:布置线槽,电源线、控制线等线材规范整理,具有绝缘、防弧、阻燃自熄等特点;

6.装置外形尺寸:1400mm×550mm×1900mm

三、主要配置

1.在线SO2气体浓度检测装置2套:风管样式、量程0-2000ppm、输出4-20MA

2.风管内在线温度、湿度检测系统1套:316L不锈钢壳体,远传显示,温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA

3.西门子PLCSIEMENS CPU224、显示器:显控SK-102BE液晶触摸屏、实时记录历史数据和实时曲线、数据处理软件,微型打印机1套:热敏打印、打印速度50mm/sMAX)、分辨率8/mm384/行、有效打印宽带48mm

4.德国德固赛进口亚克力填料塔1套、瓷环填料若干1套、进液管1根、折板除雾器1套;

5.气体混合器1套、预热器1套、吸收液加热设备1套、温控器 2只;

6.SO2气体与钢瓶1套(10升)、气体质量流量计1个、不锈钢减压器1只、不锈钢卡套连接、不锈钢气体管路;

7.贮液箱1只:白色12mm厚台湾喜德PP板;耐酸耐碱水泵1台、液体流量计1只、液体喷淋分配装置1套;

8.涡轮风机1台、气体流量计3个;

9.设备标牌(采用丝印腐蚀凹字金属标牌400*160*3mm)、安装控制柜(锌合金弹跳锁、万向轮及禁锢脚)1只、漏电保护开关、按钮开关(德力西)不锈钢连接管路等组成。
