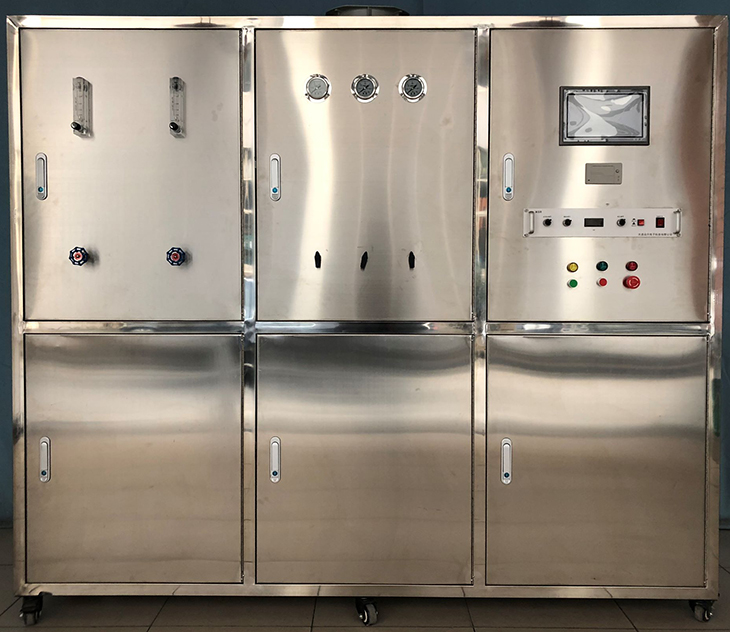

SBHJ-41数据采集脉冲电晕等离子烟气脱硫脱氮实验装置

一、实验目的

1.了解烟气同时脱硫脱氮的现状和意义;

2.了解脉冲电晕等离子体法在脱硫脱氮上应用;

3.掌握脉冲电晕法脱除SO2NOX工艺方法;

4.掌握脱硫脱硝装置烟气成分的分析方法;

5.熟悉脉冲电压电流及功率的测定方法。

二、技术参数

1.烟气处理量200m3/h、峰值电压100200KV、频率20200Hz

2.刚玉管内径ф20mm、放电间隙3mm、放电区长度:150mm

3.极板和电晕线:不锈钢材质;

4.电压380V,安全保护:具有接地保护、漏电保护、过流保护,功率1800W

5.电气线路安装要求:布置线槽,电源线、控制线等线材规范整理,具有绝缘、防弧、阻燃自熄等特点;

6.装置外形尺寸:2800*550*1800mm

三、主要配置

1.在线SO2气体浓度检测装置2套:风管样式、量程0-2000ppm4-20MA输出;

2.在线NO2气体浓度检测装置2套:风管样式、量程0-2000ppm4-20MA输出;

3.在线风压、风量、风速检测系统1套:L型皮托管1套;316L不锈钢壳体,远传显示,精度:±5%

4.风管内在线温度、湿度检测系统1套:316L不锈钢壳体,远传显示;

5.显示器:显控SK-102BE液晶触摸屏、PLCSIEMENS CPU224,实时记录历史数据和实时曲线、数据处理软件,微型打印机1套:热敏打印、打印速度50mm/sMAX)、分辨率8/mm384/行、有效打印宽带48mm

6.不锈钢脉冲电晕反应器1套;高压脉冲电源1套;专用调压器1个,刚玉管1套;

7.缓冲罐和混合气缓冲罐:304不锈钢材质;

8.质量流量控制器3套:流量0100SCCM、输入输出信号420mA

9.湿度发生装置1套;

10.气体与钢瓶3套(10升)、不锈钢减压器3只、不锈钢卡套连接、不锈钢气体管路;

11.离心通风机1台:1500W,变频控制风机风量1套;

12.设备标牌(采用丝印腐蚀凹字金属标牌400*160*3mm)、电控箱(锌合金弹跳锁)1只、漏电保护开关、按钮开关(德力西);

13.联塑LESSO不锈钢连接管道和闸阀、韩国浦项不锈钢框架(万向轮及禁锢脚)等组成。
