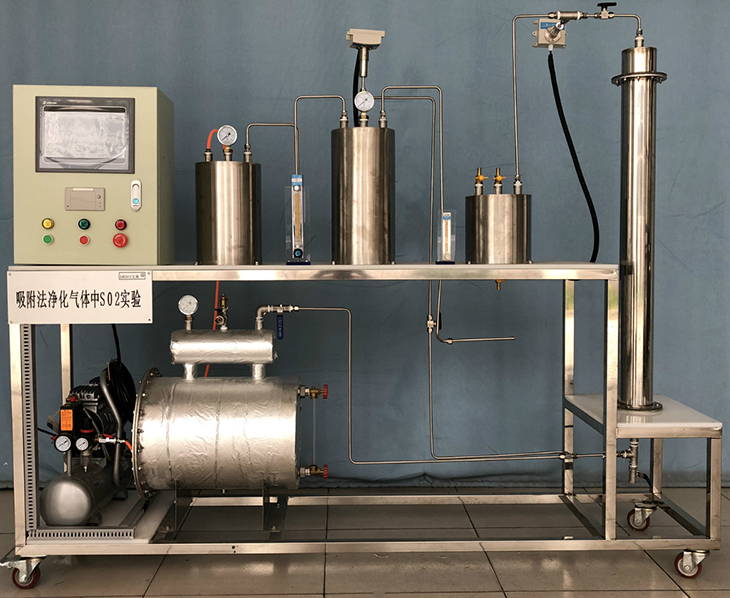

SBHJ-37数据采集活性炭吸附气体中二氧化硫实验装置（带活性炭再生）
一、实验目的
1.深入理解吸附法净化有害废气的原理和特点；
2.掌握活性炭吸附法的工艺流程和吸附装置的特点；
3.训练工艺实验的操作技能,掌握主要仪器设备的安装和使用；
4.掌握活性炭吸附法中的样品分析和数据处理的技术。
二、技术参数
1.吸附塔材质：不锈钢、φ80*1000mm；
2.吸附剂：颗粒活性炭、吸附剂堆放厚度：>500mm；
3.吸附气体：SO2、进气浓度：0~2000PPM；
4.最大处理气量：4m3/h；吸附温度：常温；吸附压力：常压；吸附效率约：90%；压力损失：<1000Pa；
5.电源220V,安全保护：具有接地保护、漏电保护、过流保护,功率1000W；
6.电气线路安装要求：布置线槽,电源线、控制线等线材规范整理,具有绝缘、防弧、阻燃自熄等特点；
7.装置外形尺寸：1800*500*1700mm。
三、主要配置
1.在线SO2气体浓度检测装置2套：风管样式、量程0-2000ppm、输出4-20MA；
2.风管内在线温度、湿度检测系统1套：316L不锈钢壳体,远传显示,温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA；
3.西门子PLC：SIEMENS CPU224、显示器：显控SK-102BE液晶触摸屏、实时记录历史数据和实时曲线、数据处理软件,微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm；
4.小型不锈钢缓冲器1套、三段活性炭吸附塔1套、蒸气发生器1套、气体混合罐1套、蒸气冷却罐1套、尾气洗涤罐1套、活性炭填料1套、压力表1套、安全阀1套；
5.SO2气体与钢瓶1套（10升）、气体质量流量计1个、不锈钢减压器1只、不锈钢卡套连接、不锈钢气体管路；
6.漩涡式风机1台：370W,变频控制风机风量1套、气体流量计2只；
7.设备标牌（采用丝印腐蚀凹字金属标牌400*160*3mm）、电控箱（锌合金弹跳锁）1只、漏电保护开关、按钮开关（德力西）；
8.联塑LESSO不锈钢连接管道和闸阀、韩国浦项不锈钢框架（万向轮及禁锢脚）等组成。
