技术指标

说明

装置功能

1、了解实验设备的结构和特点,掌握用刘易斯池测定液液传质系数的方法。

2、 学习流动状况、物系性质对液液传质的影响。

3、测定Co、Cw对t的关系曲线图。

4、计算传质系数Kw、Ko。

5、讨论搅拌速度与传质系数的关系。

主要配置

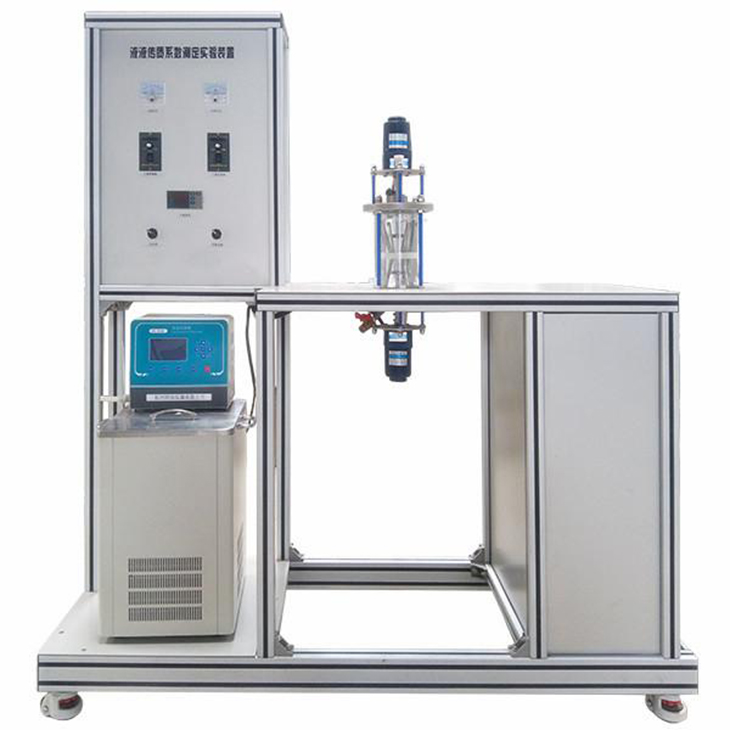

玻璃留易斯池、转速表、直流电动机、恒温水浴、分液漏斗、升降台、搅拌装置、温控仪表、不锈钢框架及仪表柜。

公用设施

电：电压AC220V 是一表示2,功率1.5KW,标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。

实验物料：水--醋酸--醋酸乙酯

技术参数

1、运行环境：温度0-40℃,相对湿度：≤90%RH,电源：电压：220V；电流：15A。

2、玻璃刘易斯池容积：900ml,玻璃留易斯池内径×高度：0.1×0.12m； 聚四氟乙烯界面环,孔径3.8cm²。
3、搅拌装置：转速0～500转/分,。
4、恒温水浴：0--100℃,控温精度0.5℃；温度计：Pt100。
5、实验框架及仪表柜为304不锈钢,装置结构紧凑,外形美观,流程简单,操作方便。

6、正泰电器：接触器、开关、漏电保护空气开关。

7、管路、管件及阀门均为304不锈钢。

8、外形尺寸：1000×500×1700mm（长×宽×高）,外形为可移动式设计,带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

电机转数

霍尔开关

转数显示仪

调速器

温度

PT100铂电阻

数字温度仪表

无
