技术指标

说明

装置功能

1.掌握气液吸收过程液膜传质系数的测定方法。

2.了解圆盘塔结构及操作。

3.根据实验数据求出液膜传质系数与液流速率之间关系式。

主要配置

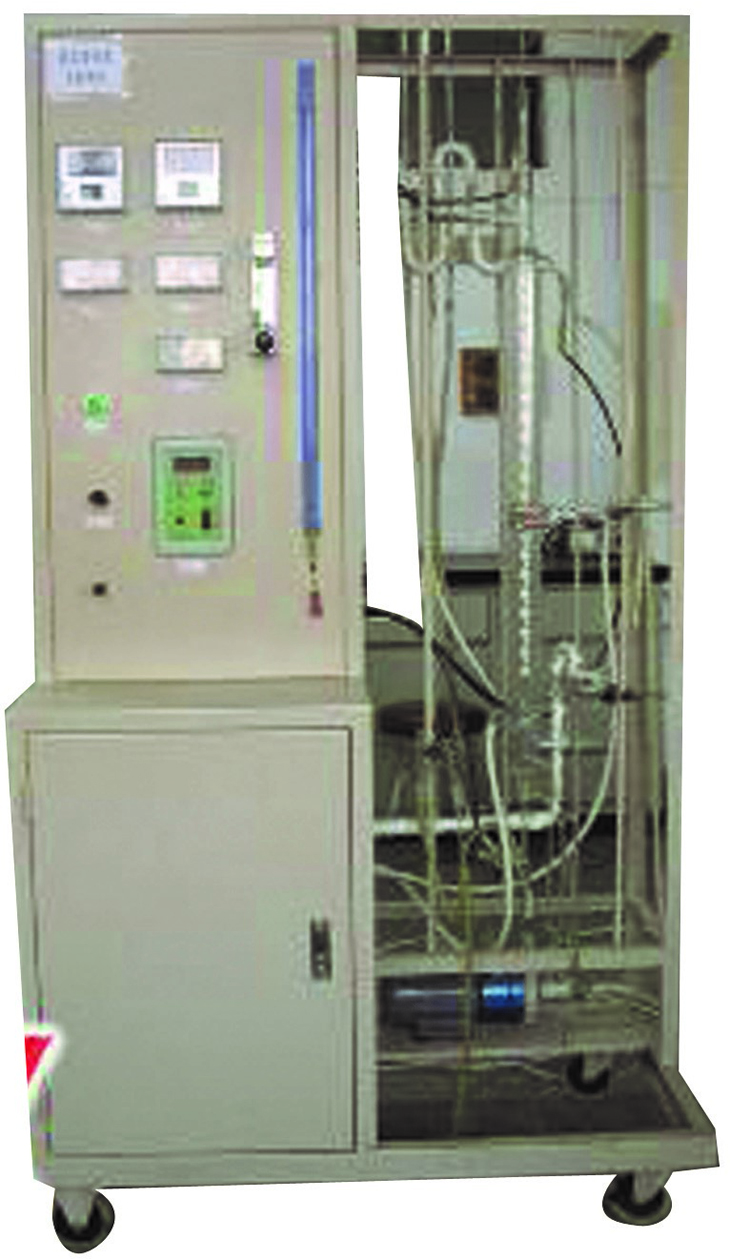

水泵、高位槽、转子流量计、皂膜流量计、圆盘塔、水饱和器、U型测压管、超级恒温槽、不锈钢框架及控制屏。

公用设施

水：装置自带恒温水箱,连接自来水。实验时由水箱循环泵送入系统,循环使用。

电：电压AC220V,功率1.5KW,标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。

实验温度：室温；实验体系：CO₂～水；水流速：4～14L/h

技术参数

1、圆盘塔中的圆盘为素瓷材质,圆盘塔内系一根不锈钢丝串连四十个相互垂直交叉的圆盘而成。每一圆盘的尺寸为直径φ14.3?mm,厚度4.3?mm。

2、蓄水箱：容积约60L,304不锈钢材质。

3、超级恒温槽：功率1.0KW,常温-60℃。

4、水泵：微型磁力泵,流量12L/min,扬程6m,功率30W。

5、皂膜流量计范围：0-50ml,转子流量计范围：1.6～16L/h。

6、智能温控仪表、固态调压器、固态继电器控制,温度控温精度±5℃。

7、各项电路指示、操作均在控制屏面板进行。

8、控制屏面板及实验台架为304不锈钢；装置结构紧凑,外形美观,流程简单,操作方便。

9、外形尺寸：1000×500×1800mm（长×宽×高）,外形为可移动式设计,带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

液体流量

转子流量计

转子流量计

手动调节

CO₂流量

皂膜流量计

就地显示

手动调节

气体压力

U型压力计

就地显示

无

恒温水浴加热温度

PT100铂电阻

数字温度控制仪

固态调压模块

液相温度

PT100铂电阻

数字温度仪表

无

液相温度

PT100铂电阻

数字温度仪表

无
