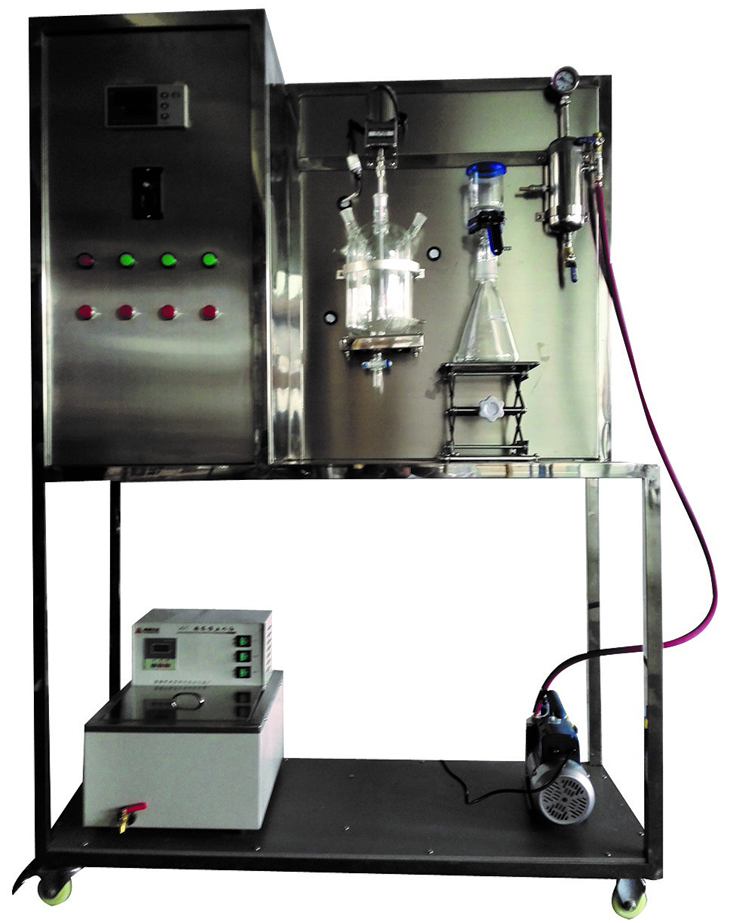

SB GY-331结晶实验装置
技术指标 |
说明 |
|||
装置功能 |
1、通过冷却结晶方法,以氯化钾为结晶介质进行操作得到晶体产品。 2、通过结晶操作掌握提高结晶产品纯度和产率的方法。 |
|||
主要配置 |
搅拌电机、恒温槽、循环泵、温度传感器、温度控制仪、玻璃反应釜、过滤漏斗、缓冲罐、真空泵、接料瓶、不锈钢支架、控制屏。 |
|||
公用设施 |
水:装置自带恒温水箱,连接自来水。实验时由水箱循环泵送入系统,循环使用。 电:电压AC220V 是一表示2,功率1.5KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。 实验物料:氯化钾、水 |
|||
技术参数 |
1、不锈钢恒温槽,温度范围常温-80°C。 2、搅拌电机,功率40W,搅拌速度0-300r/min,搅拌器为聚四氟材质。 3、PT100温度传感器,宇电AI501温度控制仪。 4、超级恒温槽:功率1.0KW,常温-80℃。 5、缓冲罐:304不锈钢材质,容积5L。 6、优质玻璃夹套结晶反应釜容积1L。 7、1000ml玻璃抽滤器 8、真空泵:旋片式真空泵抽气速率:≥2L/s,转速: 2800r/min,功率: 370W。 9、正泰电器:接触器、开关、漏电保护空气开关。 10、框架为304不锈钢,结构紧凑,外形美观,流程简单,操作方便。 11、外形尺寸:1200×550×1800mm(长×宽×高),可移动式设计,带3寸双刹车轮。 |
|||
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
电机转数 |
霍尔开关 |
转数显示仪 |
调速器 |
|
恒温水浴加热温度 |
PT100铂电阻 |
数字温度控制仪 |
固态调压模块 |
|
结晶釜内温度 |
PT100铂电阻 |
数字温度仪表 |
无 |
