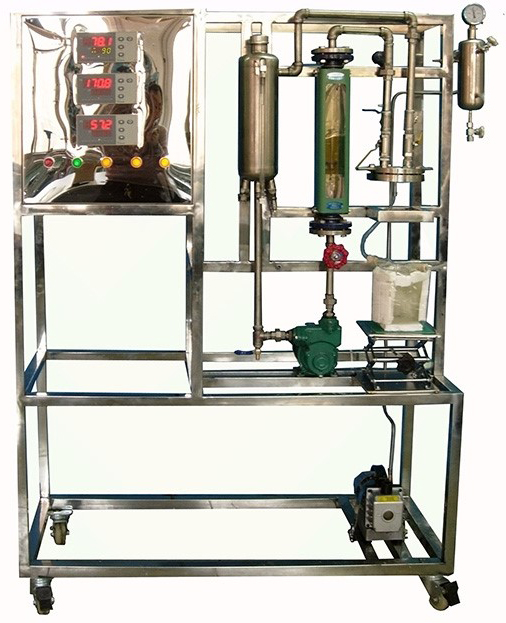

SBGY-329渗透膜蒸发实验装置
技术指标 |
说明 |
|||
装置功能 |
1、理解渗透蒸发的分离原理。 2、掌握渗透蒸发分离乙醇水的操作方法。 3、研究影响渗透蒸发分离性能的主要因素及其影响规律。 |
|||
主要配置 |
原料罐、加热棒、温度仪表、转子流量计、料泵、放液阀、压力计、温度传感器、膜组件、取样瓶、冷井、真空表、缓冲罐、真空泵、不锈钢支架、不锈钢控制屏 |
|||
公用设施 |
水:装置需冷却水,自带和自来水管相连的接口。 电:电压AC220V 是一表示2,功率3.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。 实验体系:乙醇-水体系 |
|||
技术参数 |
1、膜指标:直径×长度:Φ1.3×500mm,根数:300;截留分子量:10万单位;最大流量:200ml/min;乙醇膜渗透通量: 大于80 g/(m2·h)。 2、原料罐:φ100×260mm,304不锈钢材质。 3、电加热棒600W,304不锈钢材质。 4、温度传感器PT100热电阻,智能数显温度控制仪及显示仪。 5、缓冲罐;φ89×200mm,304不锈钢材质。 6、冷井储槽φ120×150mm(带保温),304不锈钢材质。 7、循环进料泵:防腐泵,流量12L/min,扬程10m,功率90W,不锈钢材质。 8、真空泵:旋片式真空泵抽气速率:≥2L/s转速: 2800r/min,功率: 370W。 9、流量计采用LZB-15(16-160)L/h。 10、各项电路指示、操作均在控制屏面板进行。 11、框架为304不锈钢,结构紧凑,外形美观,流程简单,操作方便。 12、外形尺寸:1050×500×1700mm(长×宽×高),外形为可移动式设计,带3寸双刹车轮。 |
|||
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
进料流量 |
转子流量计 |
转子流量计 |
手动调节 |
|
物料槽加热温度 |
PT100铂电阻 |
数字温度控制仪 |
固态调压模块 |
|
真空度 |
指针式压力表 |
压力表就地显示 |
无 |
