技术指标

说明

装置功能

1、本双驱动搅拌器测定气液传质系数装置可用於测定不同物系的气–液传质系数,在搅拌槽内可以分别控制气相及液相的运动速度,能在比较宽的速度范围内研究测定气–液的传质系数。

2、研究传质机理,确定传质阻力的主要方面,从而可为强化气–液传质设备提供依据。

主要配置

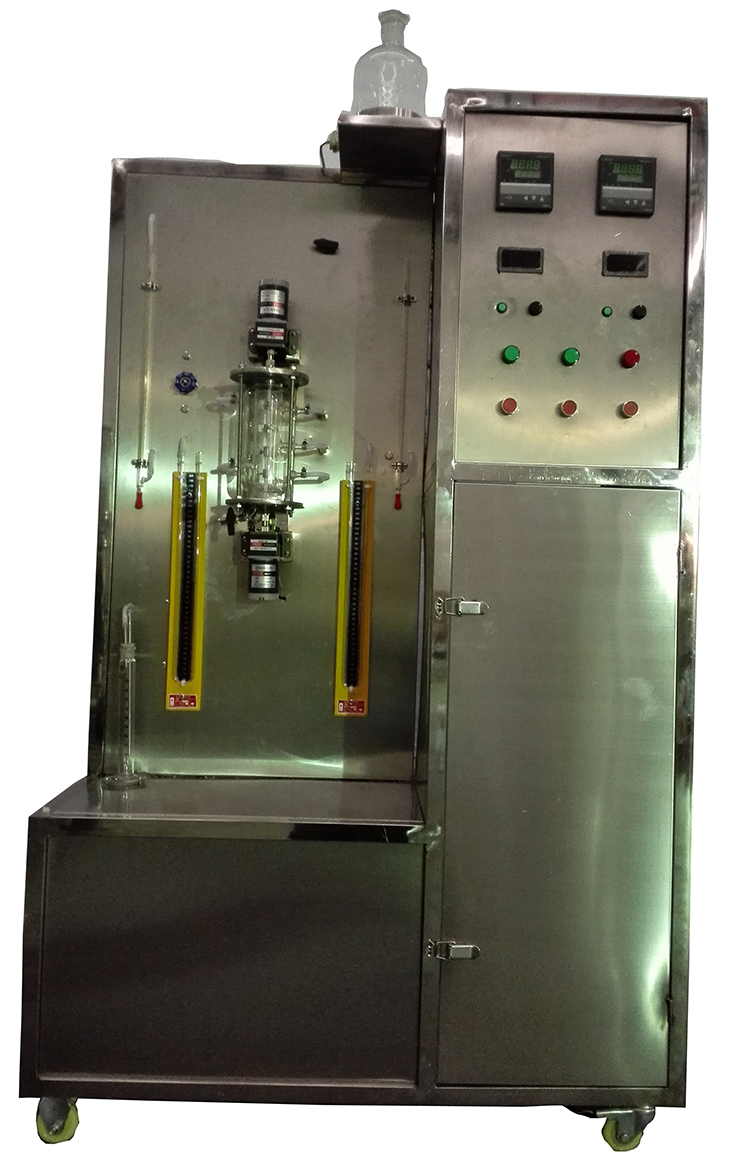

气体稳压管、皂膜流量计、气体增湿器、双驱动吸收器、直流电机2台、超级恒温槽、转速数显仪表2台、数字温度显示仪、仪表柜。

公用设施

水：装置自带恒温水箱,连接自来水。实验时由水箱循环泵送入系统,循环使用。

电：电压AC220V 是一表示2,功率1.5KW,标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。

实验物料：CO₂～K₂CO₃

技术参数

1、运行环境：温度0-40℃,相对湿度：≤90%RH,电源：电压：220V；电流：15A。

2、双驱动吸收器,容积500ml,,双层高硼硅玻璃。

3、搅拌电机转速：0～500r/min,数显转速表；实验控制温度：60℃。

4、超级恒温槽：功率1.0KW,常温-60℃。

5、温度传感器PT100热电阻,智能数显温度控制仪及显示仪。

6、正泰电器：接触器、开关、漏电保护空气开关。

7、各项操作及显示、调节、控制全在控制屏面板进行。

8、框架为304不锈钢材质,结构紧凑,外形美观,流程简单、操作方便。

9、外形尺寸：1000×600×1800mm（长×宽×高）,外形为可移动式设计,带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

电机转速

霍尔开关

转数显示仪

调速器

恒温水浴温度

PT100铂电阻

数字温度控制仪

固态调压模块

气体进口温度

PT100铂电阻

数字温度仪表

无

气体出口温度

PT100铂电阻

数字温度仪表

无

气体进口压力

U型压力计

就地显示

无

气体出口压力

U型压力计

就地显示

无

气体进口流量

皂膜流量计

就地显示

手动调节

气体出口流量

皂膜流量计

就地显示

无
