技术指标

说明

装置功能

了解实验室测定第二维里系数的实验原理及方法。

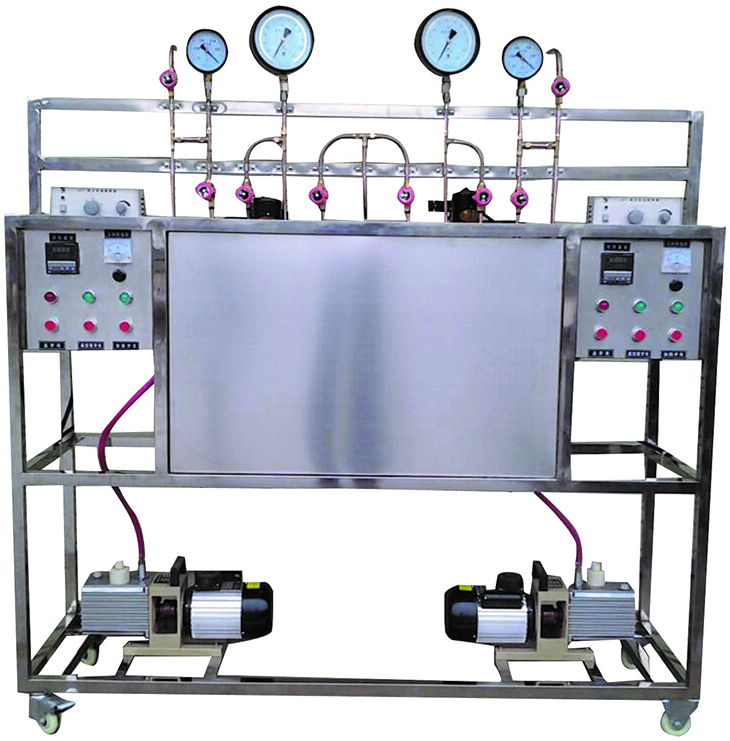

主要配置

压力表、真空表、反应容器、温度控制器、搅拌控制器、真空泵、不锈钢框架及控制柜。

公用设施

水：装置自带水箱,连接自来水。实验时由水箱循环泵送入系统,循环使用。

电：电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。

实验物料：CO₂气体。

技术参数

1.运行环境：温度0-40℃,相对湿度：≤90%RH,电源：电压：220V；电流：15A。

2、0.25级充液耐震型精密压力表（0-2.5MPa）。

3、反应容器：容积40L,304不锈钢材质。

4、控温范围：室温～99℃,控温精度±0.1℃。

5、温度：采用PT100温度传感器,数显智能仪表测量显示温度。

6、管路：均为紫铜管,管路气密性好。

7、搅拌器：功率60W,转速0-500r/min,数显转速控制仪。

8、真空泵：旋片式真空泵,功率：250W,流量：1L/s。

9、各项操作及显示、调节、控制全在控制屏面板进行。

10、框架为304不锈钢材质,结构紧凑,外形美观,流程简单、操作方便。

11、外形尺寸：1600×500×1400mm（长×宽×高）,外形为可移动式设计,带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

恒温水浴温度

PT100铂电阻

数字温度控制仪

固态调压模块

真空压力

指针式压力表

压力表就地显示

无

绝压

指针式压力表

压力表就地显示

无
