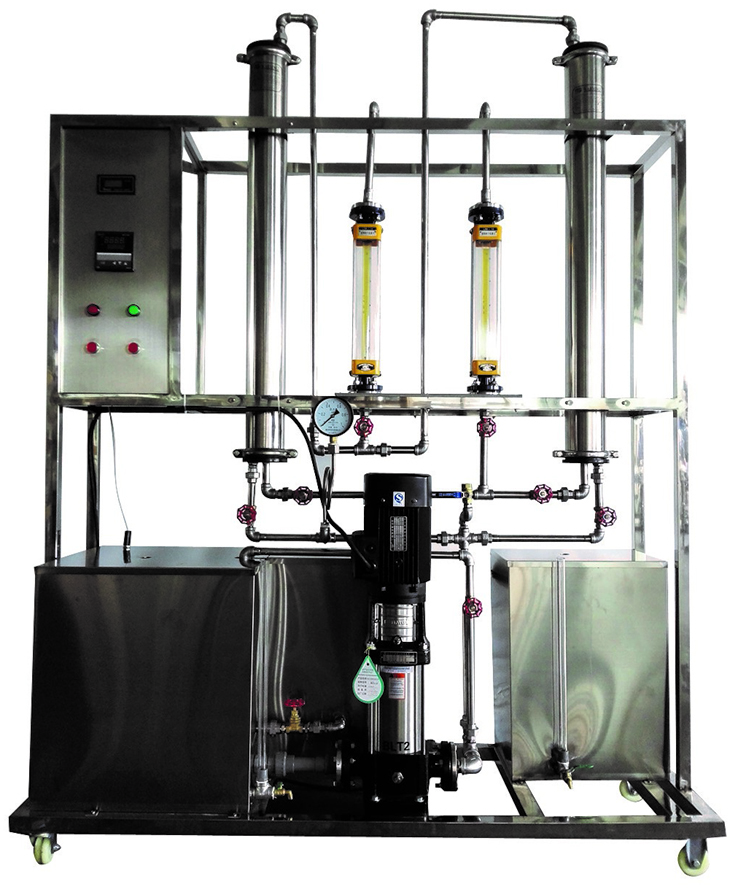

SBGY-325反渗透膜分离实验装置
技术指标 |
说明 |
|||
装置功能 |
1、加深对组成反渗透工艺流程各个处理单元构造的了解。 2、掌握反渗透工艺流程各单元操作方法及冲洗方法。 3、熟悉各单元的作用,了解其水质变化及设计参数。 |
|||
主要配置 |
活性炭过滤器、保安过滤器、反渗透卷式膜组件、反渗透不锈钢外壳、不锈钢高压泵 、流量计、纯水电导率仪 、原水箱、纯水箱、阀门、压力表、电器控制系统、不锈钢框架。 |
|||
公用设施 |
水:装置自带水箱,连接自来水。实验时由水箱循环泵送入系统,循环使用。 电:电压AC380V,功率1KW,标准三相四线制。每个实验室需配置1~2个接地点(安全地及信号地)。 实验物料:自来水或聚乙二醇,外配设备:分光光度计 |
|||
技术参数 |
1、反渗透膜为卷式膜,膜直径:φ100mm;长度:1014mm;脱盐率:95%;带有不锈钢膜壳,最大压力:4.16MPa。 2、预过滤器:10英寸活性炭预过滤和5μm精过滤。 3、保安过滤器:线绕式芯+不锈钢外壳,出水量16-160L/h。 4、不锈钢多级立式高压离心泵,功率:0.75KW,流量:2m3/h,扬程80m。 5、液体流量计:规格10-100L/h和6-60L/h,面板式转子流量计。 6、原料储槽:容积80L,材质为304不锈钢;纯水箱:容积40L,304不锈钢。 7、电导仪:在线检测纯水电导率,电极常数可调节切换。 8、各项电路指示、操作均在控制屏面板进行。 9、框架为304不锈钢,结构紧凑,外形美观,流程简单,操作方便。 10、外形尺寸:1500×550×2000mm(长×宽×高),外形为可移动式设计,带3寸双刹车轮。 |
|||
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
电导率 |
电导传感器 |
电导率显示仪 |
无 |
|
流量 |
转子流量计 |
转子流量计 |
手动阀控 |
|
膜分离压力 |
指针式压力表 |
压力表就地显示 |
无 |
|
温度 |
PT100铂电阻 |
数字温度仪表 |
无 |
