技术指标

说             明

装置功能

1、  了解气液平衡测定装置的构造及工作原理。

2、  掌握二元体系汽液相平衡数据的测定方法。

3、  学会求解活度系数方程式中的参数，并进行气液平衡数据的关联。

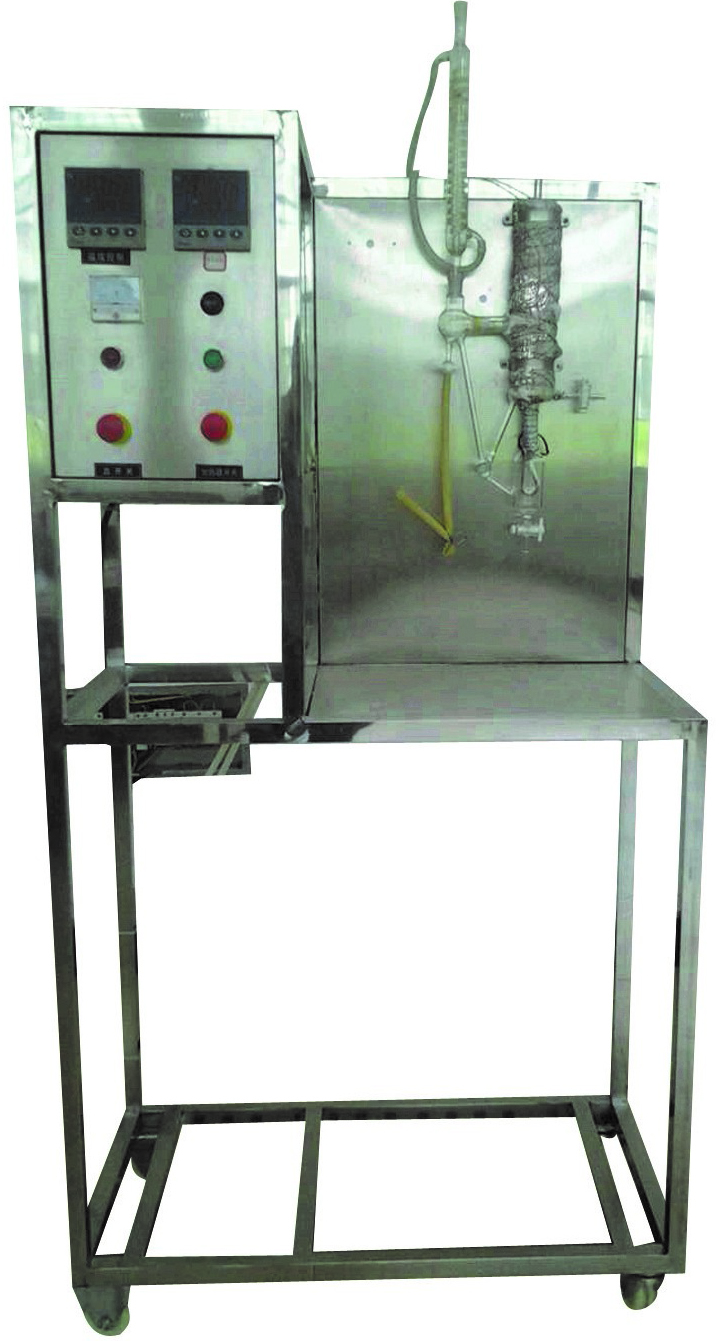

主要配置

玻璃平衡釜，玻璃冷凝器，玻璃干燥器，玻璃缓冲器，塔釜加热器、U型压差计，操作台架，控温仪表、测温仪表等。

公用设施

水：装置需冷却水，自带和自来水管相连的接口。

电：电压AC220V，功率500W，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。

实验物料：乙醇 -- 环己烷溶液

技术参数

1、玻璃平衡釜容积：20-30ml，采用玻璃气液两相双循环平衡釜。

2、塔釜加热丝：0-300W可调，控温:采用手动与自动两种控温方式，自动控温采用宇电AI智能型仪表,精度FS≤0.2%。最高使用温度：140℃，操作压力: 常压。

3、配真空设备可用于低压下气液平衡数据测定。

4、装置材质为304不锈钢，结构紧凑，外形美观，流程简单、操作方便。

5、外形尺寸：500×400×800mm（长×宽×高）。

测控组成

变量

检测机构

显示机构

执行机构

平衡釜温度

K型热电偶

数字温度控制仪

固态调压模块

室温

PT100铂电阻

数字温度仪表

无
