技术指标

说明

装置功能

1、熟悉甲苯液相氧化制苯甲酸的实验装置和工艺流程。

2、了解气液反应器的特点。

3、测定苯甲酸的浓度,掌握甲苯液相氧化的反应规律。

主要配置

反应器、无油空压机、混合器、原料罐、产品槽、冷凝器、油水分离器、流量计、压力表、温控仪表、不锈钢框架及控制屏等。

公用设施

水：装置需冷却水,自带和自来水管相连的接口。

电：电压AC220V 是一表示2,功率4.0KW,标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。

实验物料：甲苯；空气作为氧化剂,Co含量为11%的环烷酸钴为催化剂,苯甲醛为引发剂

技术参数

1、反应器：采用不锈钢鼓泡塔反应器,反应管直径：φ50mm,长度：350mm,外壁缠有电热带以给反应器供热,功率500W；反应器内的温度由数字式智能温度控制器进行测量与控制。

2、气体缓冲罐：304不锈钢材质,容积2L。

3、无油气体压缩机：额定排气压力：0.3MPa,额定排气流量：0.2-0.9m³/h,功率：550W。

4、冷凝器为不锈钢列管式,ф40×400mm,304不锈钢材质。

5、油水分离器：ф50×150mm,304不锈钢材质。

6、流量计： 气体转子流量计60-600L/h,观察、控制进料流量。

7、压力仪表: Y-100型压力表,0～0.6MPa。

8、控温仪表：人工智能型仪表,精度FS≤0.2%。

9、各项操作及温度、压力、流量的显示、调节、控制全在控制屏面板进行。

10、框架为304不锈钢材质,结构紧凑,外形美观,流程简单。

11、外形尺寸：1500×550×1700mm（长×宽×高）,外形为可移动式设计,带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

气体流量

转子流量计

就地显示

手动调节

鼓泡器加热温度

K型热电偶

数字温度控制仪

固态调压模块

反应压力

指针式压力表

压力表就地显示

无

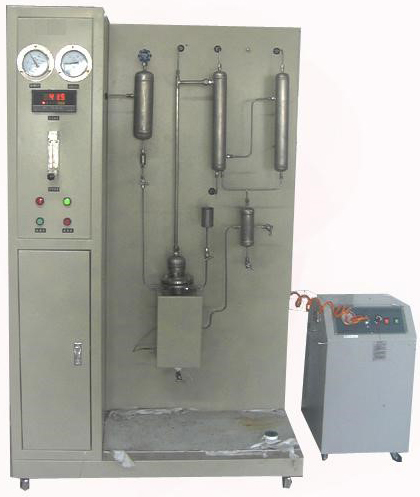

数字型甲苯氧化制苯甲酸实验装置SBGY-317/II

测控组成

变量

检测机构

显示机构

执行机构

气体流量

质量流量计

数字流量显示仪,精度：0.5%FS

手动调节

鼓泡器加热温度

K型热电偶

数字温度控制仪,精度：0.5%FS

固态调压模块

反应压力

压力传感器

数字压力仪表,精度：0.5%FS

无

在线分析系统

用户可选配在线六通阀气体取样系统及气相色谱仪

软件组成

模拟模块：高达16位分辨率,内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集,配数据采集软件一套,在线工业组态软件一套
