技术指标

说明

装置功能

1.了解内、外扩散过程及其对反应的影响。

2.掌握催化剂内扩散有效因子的概念及其测定方法。

3.了解本征反应动力学的实验测定方法。

4.了解固定床反应器中床层的温度分布情况。

主要配置

微型液体计量泵、气体流量计、混合器、预热器、反应器、气液分离器、冷凝器、温度仪表、压力仪表、湿式气体流量计、阀门、实验管道、不锈钢框架及控制屏。

公用设施

水：装置需冷却水,自带和自来水管相连的接口。

电：电压AC220V 是一表示2,功率4.0KW,标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。

实验物料：苯

技术参数

1.反应器加热炉：230×230×500mm,开启式,加热功率(三段加热)各1KW,加热形式：碳化硅炉+金属内衬,最高使用温度,600℃。

2.微型隔膜计量泵；流量：0.2-5ml/min；冲程频率:120n/min,数量1台。

3.预热器：304不锈钢,内径φ10mm,长度250mm,内有防返混及防沟流装置；使用温度：室温-400℃,使用压力,常压。

4.加料罐:体积500ml,材质：304不锈钢,数量1个；混合器：50 ml,304不锈钢,数量1个。

5.冷却器：Φ51×400mm（内盘管）；使用压力,常压,数量1个。

6.气液分离器：ф57×200mm,304不锈钢制；使用压力,常压。

7.流量计：防腐转子流量计60-600ml/min。

8.湿式流量计：2L,数量1个；不锈钢指针压力表0-0.4MPa,数量2台。

9.控温仪表：人工智能型仪表,精度FS≤0.2%。

10.各项操作及温度、压力、流量的显示、调节、控制全在控制屏面板进行。

11.框架为不锈钢材质,结构紧凑,外形美观,流程简单。

13.外形尺寸：1500×550×1700mm（长×宽×高）,外形为可移动式设计,带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

氢气流量

转子流量计

就地显示

手动调节

苯加入量

计量泵

数字流量显示仪

频率调节

预热器加热温度

K型热电偶

数字温度控制仪

固态调压模块

反应器加热温度

K型热电偶

数字温度控制仪

固态调压模块

反应温度

K型热电偶

数字温度仪表

无

反应压力

指针式压力表

压力表就地显示

无

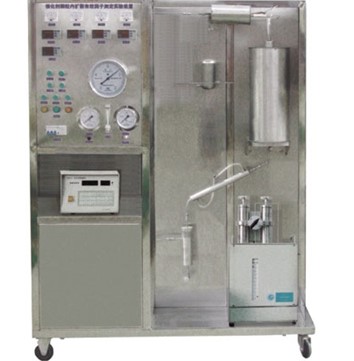

数字型催化剂内扩散有效因子测定装置SBGY-316/II

测控组成

变量

检测机构

显示机构

执行机构

氢气流量

质量流量计

数字流量显示仪,精度：0.5%FS

手动调节

苯加入量

计量泵

数字流量显示仪,精度：0.5%FS

频率调节

预热器加热温度

K型热电偶

数字温度控制仪,精度：0.5%FS

固态调压模块

反应器加热温度

K型热电偶

数字温度控制仪,精度：0.5%FS

固态调压模块

反应温度

K型热电偶

数字温度仪表,精度：0.5%FS

无

反应压力

压力传感器

数字压力仪表,精度：0.5%FS

无

在线分析系统

用户可选配在线六通阀气体取样系统及气相色谱仪

软件组成

模拟模块：高达16位分辨率,内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集,配数据采集软件一套,在线工业组态软件一套
