技术指标

说明

装置功能

1、乙醇常压催化实验。

2、了解掌握乙醇常压催化实验的操作流程及原理。

主要配置

开启式管式炉、温度传感器、程序温控仪、石英反应管、质量流量计、预热器、计量泵、压力表、阀门、控制柜、不锈钢支架。

公用设施

水：装置需冷却水,自带和自来水管相连的接口。

电：电压AC220V 是一表示2,功率1.5KW,标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。

实验物料：乙醇

技术参数

1、工作压力：<0.5MPa。

2、2路气体管路,气体质量流量控制器控制气体流量,流量规格：200SCCM,Nz标定,准确度：±1%F.S。

3、Φ260*350mm开启式电阻丝加热炉,加热功率1.5KW,加热形式：碳化硅炉+金属内衬,最高温度800℃。

4、控温仪表：人工智能型仪表,精度FS≤0.2%

5、石英反应管,Φ10*500mm,催化剂装填量：1-10ml。

6、预热器：功率500W,304不锈钢材质。内有防返混及防沟流装置；使用温度：室温-400℃,使用压力:常压。

7、鼓泡罐：容积1.0L,304不锈钢材质。

8、正泰电器：接触器、开关、漏电保护空气开关。

9、各项操作及温度、压力、流量的显示、调节、控制全在控制屏面板进行。

10、框架为304不锈钢,结构紧凑,外形美观,流程简单,操作方便。

11、外形尺寸：1200×500×1800mm（长×宽×高）,外形为可移动式设计,带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

气体流量

质量流量计

数字流量显示仪

手动调节

乙醇加入量

蠕动泵

数字流量显示仪

转速调节

预热器加热温度

K型热电偶

数字温度控制仪

固态调压模块

反应器加热温度

K型热电偶

数字温度控制仪

固态调压模块

反应温度

K型热电偶

数字温度仪表

无

反应压力

指针式压力表

压力表就地显示

无

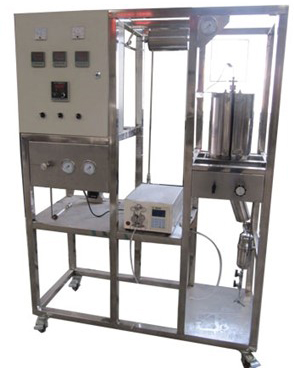

数字型乙醇常压催化实验装置SBGY-315/II

测控组成

变量

检测机构

显示机构

执行机构

气体流量

质量流量计

数字流量显示仪,精度：0.5%FS

手动调节

乙醇加入量

蠕动泵

数字流量显示仪,精度：0.5%FS

转速调节

预热器加热温度

K型热电偶

数字温度控制仪,精度：0.5%FS

固态调压模块

反应器加热温度

K型热电偶

数字温度控制仪,精度：0.5%FS

固态调压模块

反应温度

K型热电偶

数字温度仪表,精度：0.5%FS

无

反应压力

压力传感器

数字压力仪表,精度：0.5%FS

无

在线分析系统

用户可选配在线六通阀气体取样系统及气相色谱仪

软件组成

模拟模块：高达16位分辨率,内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集,配数据采集软件一套,在线工业组态软件一套
