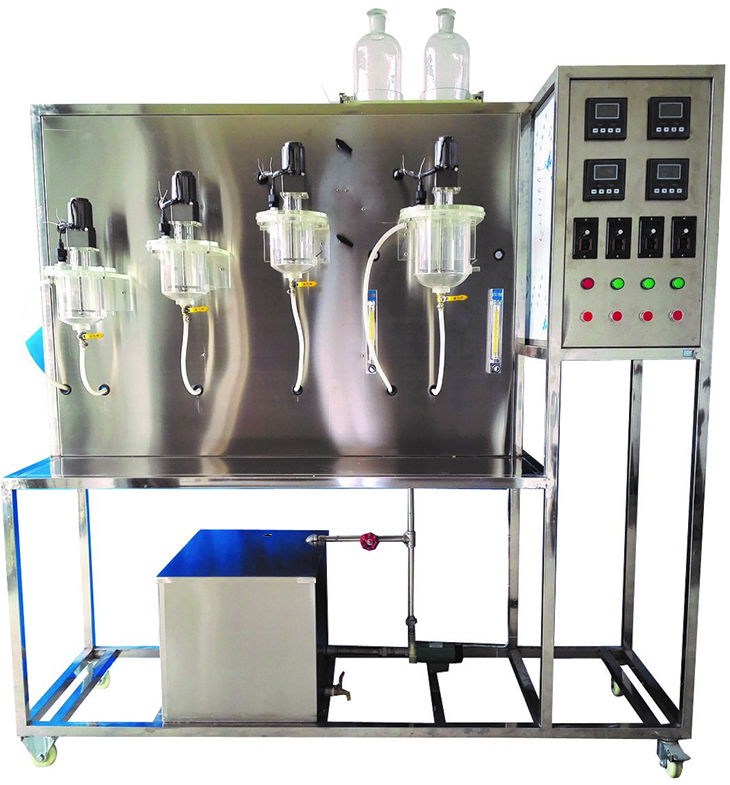

SBGY-313多釜串联返混性能测定实验装置
技术指标 |
说明 |
||||||
装置功能 |
1.通过实验了解停留时间分布测定的基本原理和实验方法。 2.掌握停留时间分布的统计特征值的计算方法。 3.学会用理想反应器的串联模型来描述实验系统的流动特性 |
||||||
设计参数 |
常温,常压操作 单釜： 水流量：40l/h、平均停留时间（数学期望值） ：200-600 方差 ：1.0 105--3.0 105、模型参数N：1.2—2 三釜： 水流量：30l/h、平均停留时间（数学期望值） ：200-600 方差 ：1.0 105--5.0 105、模型参数N：1.2—4 |
||||||
主要配置 |
有机玻璃反应釜、转子流量计、水箱、水泵、搅拌电机、在线电导率仪、转换模块及软件、阀门、管道、不锈钢框架、仪表柜、软件。 |
||||||
公用设施 |
水：装置自带不锈钢水箱桶,连接自来水接入。 电：电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：水--- KCl,外配设备：电脑 |
||||||
主要设备 |
1、釜式反应器1.0L,直径φ120mm,高度120mm,有机玻璃制成,3个。 2、釜式反应器3.0L直径φ150mm,高度200mm,有机玻璃制成,1个。 3、MP-20RM微型磁力泵：功率30W,最大流量1m3/h,扬程6m。 4、交流可调速电机：搅拌马达6W,转数90－600r/min,无级变速调节。其操作板置于控制柜上,转速可在操作板上进行调节。 5、LZB-10液体转子流量计：流量范围6～60 L/h,观察、控制进水流量。 6、数显电导率仪：在线电导率检测仪,0-2000S·cm 4个,电导电极：4支。 7、LWB电磁阀（24v）和三通阀控制切换示踪剂,数显计测器控制示踪剂加入量。 8、各项操作及转速、电导率、流量的显示、调节、控制全在控制屏面板进行。 9、框架为304不锈钢材质,结构紧凑,外形美观,流程简单、操作方便。 10、外形尺寸：1800×500×2000mm（长×宽×高）,外形为可移动式设计,带3寸双刹车轮。 11、转换模块及在线监控软件一套。 |
||||||
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|||
电机转数 |
霍尔开关 |
转数显示仪 |
调速器 |
||||
流量 |
转子流量计 |
转子流量计 |
转子流量计 |
||||
浓度 |
在线电导率仪 |
数字显示 |
无 |
||||
计算机控制多釜串联返混性能测定实验装置SBGY-313/II |
|||||||
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|||
电机转数 |
霍尔开关 |
转数显示仪,精度：0.5%FS |
精密数显调速器 |
||||
三釜进水流量 |
转子流量计 |
转子流量计 |
手动调节 |
||||
单釜进水流量 |
转子流量计 |
转子流量计 |
手动调节 |
||||
浓度 |
在线电导率仪 |
数字显示,精度：0.5%FS |
浓度 |
||||
示踪剂流动时间 |
时间控制器 |
上位机采集 |
无 |
||||
软件组成 |
模拟模块：高达16位分辨率,内建RS485通讯模式；功能：电导率、时间等模拟量信号采集,配数据采集软件一套,在线工业组态软件一套 |
||||||
