技术指标

说明

装置功能

1、了解流化床反应器的工作原理及结构。

2、加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。

主要配置

流化床反应器、加热炉、预热器、计量泵、风机、气体转子流量计、湿式气体流量计、温控仪表、压力表、不锈钢框架及控制屏。

公用设施

水：装置需冷却水,自带和自来水管相连的接口。

电：电压AC220V,功率4.0KW,标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。

技术参数

1、流化床反应器：稀、浓相段直径：Φ20mm、高350mm,扩大段直径：Φ57mm,长200mm；热电偶套管,Φ3mm,内插Φ1mm热电偶,不锈钢材质。催化剂装载量：10-50ml。

2、反应器加热炉：Φ260×500mm,开启式三段加热,总功率：3KW,加热形式：碳化硅炉管+金属内衬,最高使用温度：600℃。

3、预热器：304不锈钢,内径Φ10mm,长度250mm,内有防返混及防沟流装置；使用温度：室温-400℃,使用压力：常压。

4、气体转子流量计量程：0.05-0.5L/min。

5、风机：采用空气旋涡泵；功率：370W；最大风压：11.76KPa；最大风量：48m³/h。

6、微型隔膜计量泵；功率：30W；最大流量：3L/h；冲程频率：120n/min。

7、湿式气体流量计：额定流量：0.5m³/h,容积：5L/r,精度：±1%。

8、冷凝器：φ40×400mm；气液分离器：φ50×150mm。

9、各项操作及压力、流量的显示、调节、控制全在控制屏面板进行。

10、框架为304不锈钢材质,结构紧凑,外形美观,流程简单、操作方便。

11、外形尺寸：1600×600×1800mm（长×宽×高）,外形为可移动式设计,带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

气体流量

转子流量计

转子流量计

手动阀控

液体加入量

计量泵

数字流量显示仪

冲程频率调节

预热温度

K型热电偶

数字温度控制仪

固态调压模块

加热炉温度

K型热电偶

数字温度控制仪

固态调压模块

流化床反应温度

K型热电偶

数字温度仪表

无

反应压力

指针式压力表

压力表就地显示

无

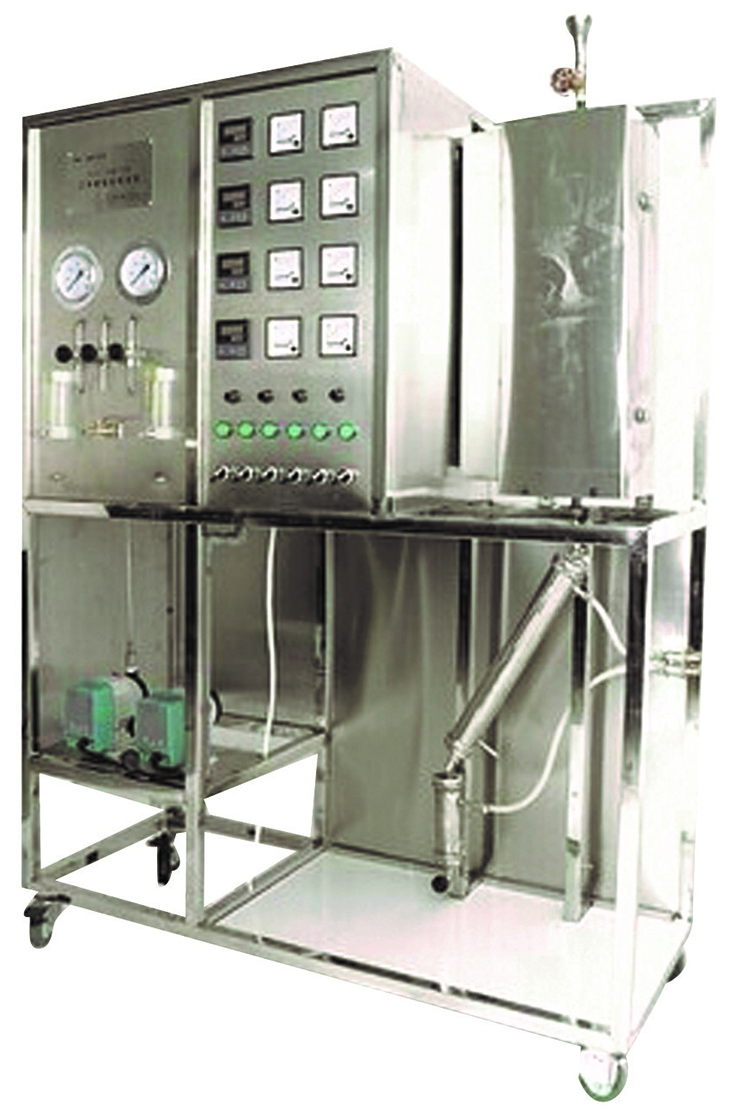

数字型气固相流化床催化反应实验装置SBGY-309/II

测控组成

变量

检测机构

显示机构

执行机构

气体流量

转子流量计

转子流量计

手动阀控

液体加入量

计量泵

数字流量显示仪,精度：0.5%FS

冲程频率调节

预热温度

K型热电偶

数字温度控制仪,精度：0.5%FS

固态调压模块

加热炉温度

K型热电偶

数字温度控制仪,精度：0.5%FS

固态调压模块

流化床反应温度

K型热电偶

数字温度仪表,精度：0.5%FS

无

反应压力

压力传感器

数字压力仪表,精度：0.5%FS

无

在线分析系统

用户可选配在线六通阀气体取样系统及气相色谱仪

软件组成

模拟模块：高达16位分辨率,内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集,配数据采集软件一套,在线工业组态软件一套
