技术指标

说明

装置功能

1、用于固定床教学和工艺数据的测定。

2、科学研究催化剂评选及寿命试验。

3、可作加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。

主要配置

固定床反应器、预热器、加热炉、混合器、冷凝器、气液分离器、转子流量计、湿式气体流量计、计量泵、压力表、温控仪表、不锈钢框架、控制屏。

公用设施

水：装置需冷却水,自带和自来水管相连的接口。

电：电压AC220V,功率4.0KW,标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。

技术参数

1、小型管式固定床反应器：φ20×550mm,304不锈钢材质；热电偶套管,φ3mm,内插Φ1mm热电偶；催化剂装填量：5-30ml；最高使用压力,0.2MPa.

2、反应器加热炉：230×230×500mm,开启式三段加热,总功率：3KW,加热形式：碳化硅炉管+金属内衬,最高使用温度：600℃。

3、预热器：304不锈钢,内径φ10mm,长度250mm,内有防返混及防沟流装置；使用温度：室温-400℃,使用压力,常压。

4、流量计：采用LZB-3（40~400ml/min）型气体流量计两支,流量计自带调节阀。

5、微型隔膜计量泵：最大流量：3L/h,冲程频率120n/min,吸程2m,工作功率：30W。

6、压力表：量程:0~0.6MPa,分别对气体的压力和反应器压力进行测定。

7、混合器：304不锈钢材质,容积约50ml,在预热器入口前将各原料汇合并一同送入预热器。

8、冷凝器：ф40×400mm,材质：304不锈钢。出口气体冷却除去多余的水分。

9、气液分离器：ф50×150mm,材质：304不锈钢。

10、各项操作及压力、流量的显示、调节、控制全在控制屏面板进行。

11、框架为304不锈钢材质,结构紧凑,外形美观,流程简单、操作方便。

12、外形尺寸：1600×550×1900mm（长×宽×高）,外形为可移动式设计,带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

气体流量

转子流量计

转子流量计

手动阀控

液体加入量

计量泵

数字流量显示仪

冲程频率调节

预热温度

K型热电偶

数字温度控制仪

固态调压模块

加热炉温度

K型热电偶

数字温度控制仪

固态调压模块

反应温度

K型热电偶

数字温度仪表

无

反应压力

指针式压力表

压力表就地显示

无

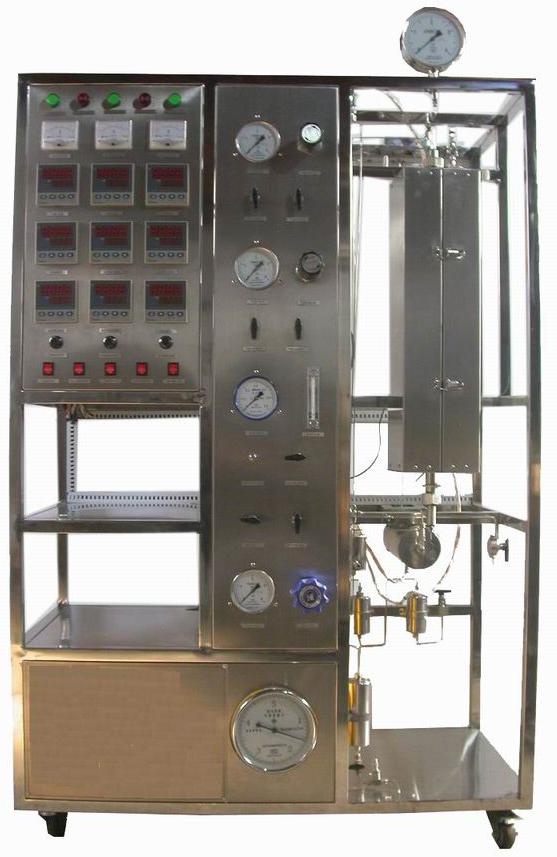

数字型气固相固定床催化反应实验装置SBGY-308/II

测控组成

变量

检测机构

显示机构

执行机构

气体流量

转子流量计

转子流量计

手动阀控

液体加入量

计量泵

数字流量显示仪,精度：0.5%FS

冲程频率调节

预热温度

K型热电偶

数字温度控制仪,精度：0.5%FS

固态调压模块

加热炉温度

K型热电偶

数字温度控制仪,精度：0.5%FS

固态调压模块

固定床反应温度

K型热电偶

数字温度仪表,精度：0.5%FS

无

反应压力

压力传感器

数字压力仪表,精度：0.5%FS

无

在线分析系统

用户可选配在线六通阀气体取样系统及气相色谱仪

软件组成

模拟模块：高达16位分辨率,内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集,配数据采集软件一套,在线工业组态软件一套
