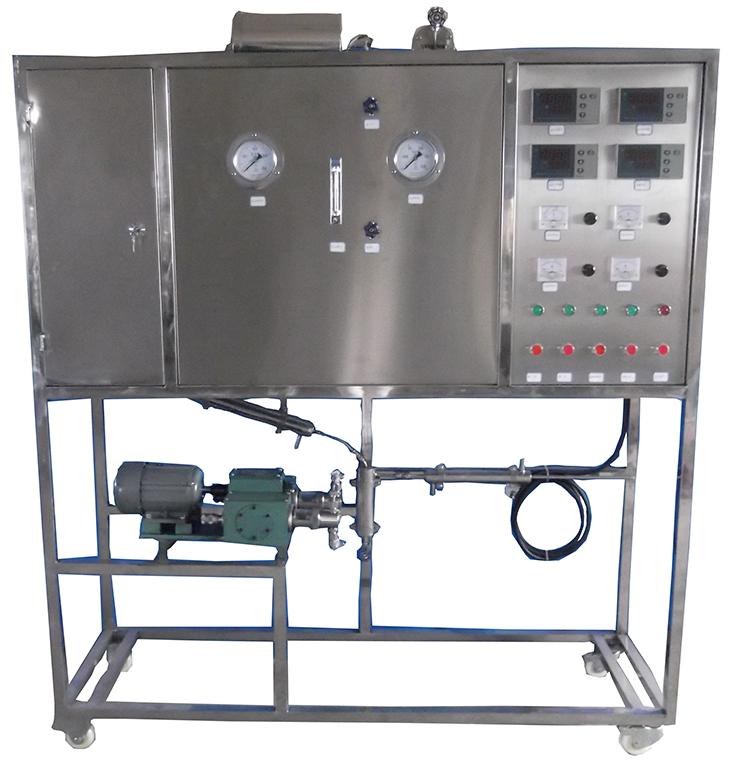

SBGY-306乙苯脱氢实验装置
技术指标 |
说明 |
|||
装置特点 |
1、装置由反应系统和控制系统组成:不锈钢管式反应器密封性好;加热炉采用三段加热控温方式,温度控制灵活。恒温区较宽,采用高精度智能化仪表测、控温;整机流程设计合理,设备安装紧凑,操作方便,性能稳定,重现性好。 2、装置以乙基苯为原料,氧化铁系催化剂(Fe2O3-CuO-K2O-Cr2O-CeO2)催化脱氢反应;催化剂装填方便,操作简单。 3、装置可锻炼学生稳定反应体系的操作能力,及对催化剂的活性评价、失活后通水蒸气活化除焦再生等的实践操作能力。 |
|||
装置功能 |
1、了解以乙苯原料,氧化铁催化剂,在固定床反应器中制备苯乙烯的过程。 2、学会稳定工艺操作条件的方法。 3、掌握本实验的工艺流程及工艺操作。 |
|||
主要配置 |
微型隔膜计量泵、气体转子流量计、混合器、汽化器、反应器、气液分离器、冷凝器、温度仪表、压力表、湿式气体流量计、阀门、实验管道、不锈钢框架及控制屏。 |
|||
公用设施 |
水:装置需冷却水,自带和自来水管相连的接口。 电:电压AC220V 是一表示2,功率4.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。 实验物料:乙基苯、蒸馏水。 |
|||
技术参数 |
1、汽化温度400℃,脱氢反应温度540~640℃,水∶乙苯=1.5∶1(体积比)30ml氧化铁催化剂。 2、小型管式固定床反应器:φ20×550mm,304不锈钢材质;热电偶套管,φ3mm,内插Φ1mm热电偶;催化剂装填量:5-30mL;最高使用压力,0.2MPa. 3、反应器加热炉:ф260×550mm,开启式,加热功率(三段加热)各1KW,加热形式:碳化硅炉管+金属内衬,最高使用温度,800℃; 4、微型隔膜计量泵:流量:0.2-10ml/min;冲程频率:120n/min,数量2台。 5、预热器:不锈钢,内径φ10mm,长度250mm,内有防返混及防沟流装置;使用温度:室温-400℃,使用压力:常压。 6、加料罐:体积500ml,材质:不锈钢,数量1个;液体混合器:50 ml,材质:304不锈钢,数量1个。 7、冷却器:ф57×300mm(内盘管);使用压力:常压,数量2个。 8、气液分离器:ф57×150mm不锈钢304制作;使用压力:常压。 9、流量计:防腐转子流量计40-400ml/min,数量2台。 10、湿式流量计:2L,数量1个;精密指针压力表0-0.4MPa,数量2台。 11、控温仪表:宇电人工智能型仪表,精度FS≤0.2%,数量3台。 12、各项操作及温度、压力、流量的显示、调节、控制全在控制屏面板进行。 13、框架为304不锈钢材质,结构紧凑,外形美观,流程简单。 14、外形尺寸:1500×600×1700mm(长×宽×高),外形为可移动式设计,带3寸双刹车轮。 |
|||
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
气体流量 |
转子流量计 |
转子流量计 |
手动阀控 |
|
乙苯加入量 |
计量泵 |
数字流量显示仪 |
冲程频率调节 |
|
水加入量 |
计量泵 |
数字流量显示仪 |
冲程频率调节 |
|
预热温度 |
K型热电偶 |
数字温度控制仪 |
固态调压模块 |
|
加热炉温度 |
K型热电偶 |
数字温度控制仪 |
固态调压模块 |
|
反应温度 |
K型热电偶 |
数字温度仪表 |
无 |
|
反应压力 |
指针式压力表 |
压力表就地显示 |
无 |
|
数字型乙苯脱氢实验装置SBGY-306/II |
||||
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
气体流量 |
转子流量计 |
转子流量计 |
手动阀控 |
|
乙苯加入量 |
计量泵 |
数字流量显示仪,精度:0.5%FS |
冲程频率调节 |
|
水加入量 |
计量泵 |
数字流量显示仪,精度:0.5%FS |
冲程频率调节 |
|
预热温度 |
K型热电偶 |
数字温度控制仪,精度:0.5%FS |
固态调压模块 |
|
加热炉温度 |
K型热电偶 |
数字温度控制仪,精度:0.5%FS |
固态调压模块 |
|
反应温度 |
K型热电偶 |
数字温度仪表,精度:0.5%FS |
无 |
|
反应压力 |
压力传感器 |
数字压力仪表,精度:0.5%FS |
无 |
|
在线分析系统 |
用户可选配在线六通阀气体取样系统及气相色谱仪 |
|||
软件组成 |
模拟模块:高达16位分辨率,内建RS485通讯模式;功能:温度、流量、压力等模拟量信号采集,配数据采集软件一套,在线工业组态软件一套 |
