技术指标

说明

装置功能

1、用于各种有机物质的精制分离,装置有两个塔,一个为无侧口的玻璃塔体,另一个为有五个侧口的玻璃塔体,配有摆锤式的回流塔头,既可以实现连续操作,又可以进行间歇操作,既可采用分相回流,又可采用混相回流。

2、可实现反应精馏、萃取精馏、普通常减压精馏等操作。

3、装置能完成不同回流比操作,考察回流比对产物分布、分离效率的影响。

主要配置

玻璃精馏塔、预热器、电加热器、流量计、温度传感器、温度仪表、不锈钢支架、不锈钢控制柜。

公用设施

水：装置需冷却水,自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。

液：装置自带玻璃高位槽。实验时经流量计进入精馏塔釜。

电：电压AC220V 是一表示2,功率2KW,标准单相三线制。

技术参数

1、双玻璃填料塔,塔体直径φ20mm,塔1：高1400mm,塔2：高1200mm。不锈钢φ2×2mmθ网环填料,塔体外壁二段透明导电膜加热保温（手动控制）塔釜容积500ml。双塔可独立操作。

2、双预热器与控温系统,温度与塔顶回流自控,塔顶、塔釜测温独立数字显示。

3、塔1：五侧口,塔2：无侧口,塔体外壁2段导电膜加热保温（手动控制）,塔1和塔2均有温度与回流自控,塔1和塔2的塔头为蛇管冷凝器,摆锤式回流结构和蛇管冷凝器油水分相器结构。

4、蠕动泵2台,外控功能：转速控制,方向控制,启停控制。转速范围：0.1-100rpm。转速分辨率：0.1rpm。流量范围: 0.07-380ml/min。

5、250ml高位玻璃加料瓶,LZB--2转子流量计：流量范围2.5～25ml/min,数量2套。

6、真空系统：含真空泵、缓冲罐,阀门、压力计等。

7、宇电AI518温度控制仪,宇电AI704M温度巡检仪。

8、各项操作及温度、回流比、流量的显示、调节、控制全在控制屏面板进行。

9、框架为304不锈钢材质,结构紧凑,外形美观,流程简单、操作方便。

10、外形尺寸：1500×600×2200mm（长×宽×高）,抛光不锈钢框架,带刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

流量

转子流量计

转子流量计

手动调节

回流比

回流比继电器

回流比控制显示仪

回流比控制显示仪

精馏1塔釜温度

PT100铂电阻

数字温度控制仪

固态调压模块

精馏1塔节

PT100铂电阻

数字温度仪表

无

精馏1塔顶

PT100铂电阻

数字温度仪表

无

精馏2塔釜温度

PT100铂电阻

数字温度控制仪

固态调压模块

精馏2塔节温度

PT100铂电阻

数字温度仪表

无

精馏2塔顶温度

PT100铂电阻

数字温度仪表

无

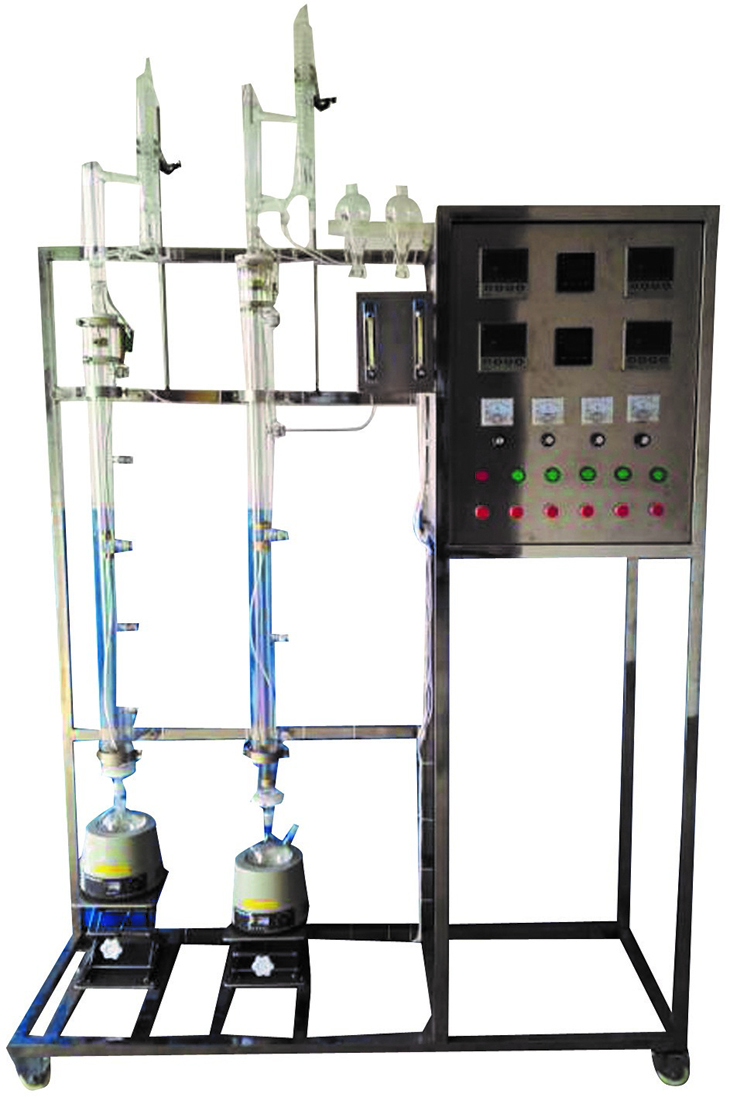

数字型多功能精馏实验装置SBGY-304/II

测控组成

变量

检测机构

显示机构

执行机构

流量

转子流量计

转子流量计

手动调节

回流比

回流比继电器

回流比控制显示仪,精度：0.5%FS

回流比控制显示仪

精馏1塔釜温度

PT100铂电阻

数字温度控制仪,精度：0.5%FS

固态调压模块

精馏1塔节

PT100铂电阻

数字温度仪表,精度：0.5%FS

无

精馏1塔顶

PT100铂电阻

数字温度仪表,精度：0.5%FS

无

精馏2塔釜温度

PT100铂电阻

数字温度控制仪,精度：0.5%FS

固态调压模块

精馏2塔节温度

PT100铂电阻

数字温度仪表,精度：0.5%FS

无

精馏2塔顶温度

PT100铂电阻

数字温度仪表,精度：0.5%FS

无

软件组成

模拟模块：高达16位分辨率,内建RS485通讯模式；功能：温度、回流比等模拟量信号采集,配数据采集软件一套,在线工业组态软件一套
