技术指标

说明

装置功能

1、掌握萃取精馏的基本原理和操作。

2、能进行全塔物料衡算和塔操作的过程分析。

3、了解萃取精馏与常规精馏的区别。

4、学会分析塔内物料组成。

主要配置

电热器、蒸馏釜、萃取精馏塔、溶剂回收塔、冷凝器、数字温度显示仪表、回流系统、流量计、不锈钢框架、仪表柜。

公用设施

水：装置需冷却水,自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。

液：装置自带玻璃高位槽。实验时经流量计进入精馏塔釜。

电：电压AC220V 是一表示2,功率2KW,标准单相三线制。

技术参数

1、玻璃萃取精馏塔体（填料）：φ30×1400mm,五侧口,塔外壁2段导电膜加热保温（手动控制）。

2、溶剂回收塔（填料）：φ30×1200mm,五侧口,塔外壁2段导电膜加热保温（手动控制）。

3、塔顶玻璃蛇管冷凝器,摆锤式回流结构和蛇管冷凝器油水分相器结构。

4、塔内填装φ2×2mmθ不锈钢θ环型填料。

5、玻璃塔釜,容积500ml,加热器：800W。

6、K型热电偶 ：0—200℃（4支）。

7、250ml高位玻璃加料瓶,LZB--2转子流量计：流量范围2.5～25ml/min,数量2套。

8、宇电AI518温度控制仪,宇电AI704M温度巡检仪。

9、塔顶冷凝液体的回流采用摆动式回流比控制器操作。此控制系统由塔头上摆锤、电磁铁圈、回流比计数器等仪表组成,回流比控制范围：99：1—1：99。

10、各项操作及温度、回流比、流量的显示、调节、控制全在控制屏面板进行。

11、框架为304不锈钢材质,结构紧凑,外形美观,流程简单、操作方便。

12、外形尺寸：1200×500×2200mm（长×宽×高）,外形为可移动式设计,带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

流量

转子流量计

转子流量计

手动调节

回流比

回流比继电器

回流比控制显示仪

回流比控制显示仪

萃取精馏塔釜温度

PT100铂电阻

数字温度控制仪

固态调压模块

萃取精馏塔节

PT100铂电阻

数字温度仪表

无

萃取精馏塔顶

PT100铂电阻

数字温度仪表

无

溶剂回收塔釜温度

PT100铂电阻

数字温度控制仪

固态调压模块

溶剂回收塔节温度

PT100铂电阻

数字温度仪表

无

溶剂回收塔顶温度

PT100铂电阻

数字温度仪表

无

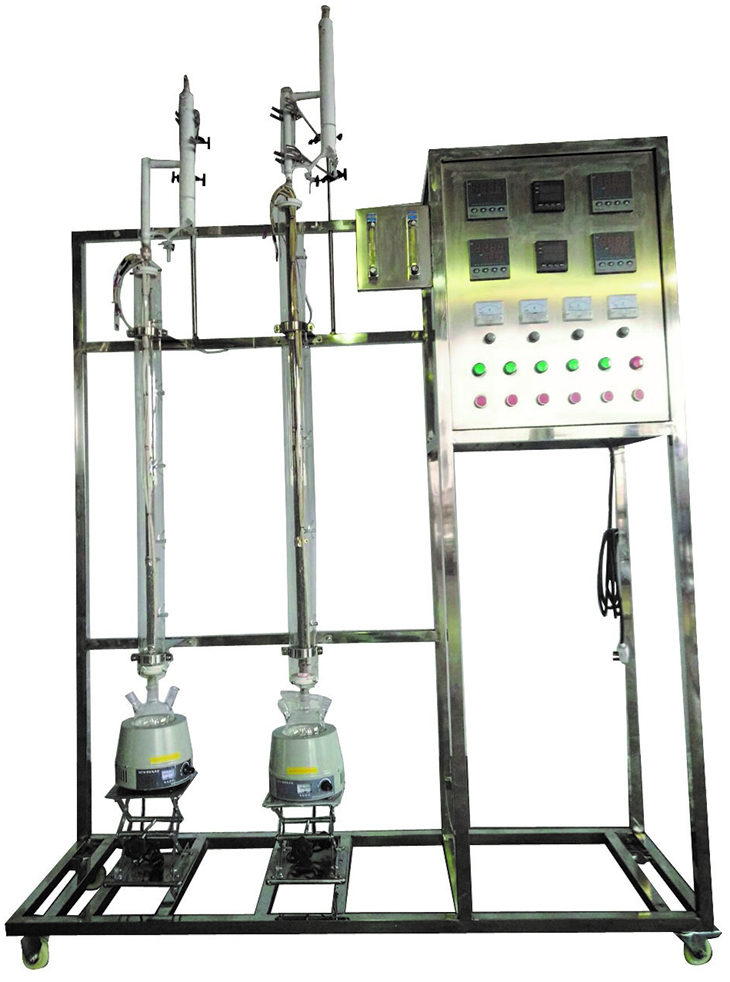

数字型萃取精馏实验装置SBGY-303/II

测控组成

变量

检测机构

显示机构

执行机构

流量

转子流量计

转子流量计

手动调节

回流比

回流比继电器

回流比控制显示仪,精度：0.5%FS

回流比控制显示仪

萃取精馏塔釜温度

PT100铂电阻

数字温度控制仪,精度：0.5%FS

固态调压模块

萃取精馏塔节

PT100铂电阻

数字温度仪表,精度：0.5%FS

无

萃取精馏塔顶

PT100铂电阻

数字温度仪表,精度：0.5%FS

无

溶剂回收塔釜温度

PT100铂电阻

数字温度控制仪,精度：0.5%FS

固态调压模块

溶剂回收塔节温度

PT100铂电阻

数字温度仪表,精度：0.5%FS

无

溶剂回收塔顶温度

PT100铂电阻

数字温度仪表,精度：0.5%FS

无

软件组成

模拟模块：高达16位分辨率,内建RS485通讯模式；功能：温度、回流比等模拟量信号采集,配数据采集软件一套,在线工业组态软件一套
