SB-CSET-LY-01楼宇工程火灾报警及联动系统实训平台
一、楼宇工程火灾报警及联动系统 概述
楼宇工程火灾报警及联动系统实训装置依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。

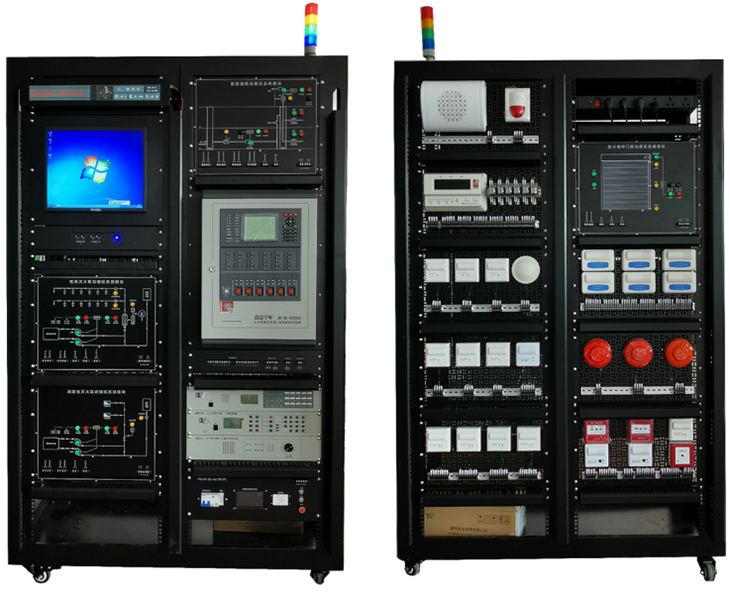

正面 反面
参考图片
二、技术指标
电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
整机功耗：≤300W；
外形尺寸（宽×深×高）：1225mm×650mm×1930mm；
三、楼宇工程火灾报警及联动系统实训平台配置清单
|
序号 |
器材名称 |
数量 |
单位 |
主要功能及技术参数 |
|
1 |
开放式机架平台 |
1 |
台 |
材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸（宽×高×深）：1225mm×650mm×1930mm（±50 mm）； 一体式标准≥19英寸机架，≥4×38U容量，应可安装各种标准机架设备、标准化的功能模块、综合布线机柜设备及可供自由配置的网孔板模块等； 特别设计理线槽、理线环及走线孔，使布线更隐蔽、规范、整齐和美观； 特别设计带理线功能的加强筋，加强电柜面板硬度的同时提供了更多的布线路径； 机架内部、两侧及背部完全开放，学生可以看到所有器件的原始端子、接口及标识，以及二次引线的连接关系； 预留对地进电安装孔和接地柱，满足现场配电需求。 |
|
2 |
网孔板安装模块 |
8 |
块 |
材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸（宽×高×深）：482.6mm×265.9mm（6U）×8mm（±50 mm）； 网孔规格：≥Ф5×15mm； 网孔数量：≥462个。 |
|
3 |
网孔板用膨胀固定件 |
100 |
个 |
材质要求：不低于尼龙（PA）； 功能：利用自攻螺丝拧入时对固定件的作用力，使其在网孔中膨胀紧固，完成器件在网孔板上的固定； 自攻螺丝规格：M3~M6； 重复紧固次数：≥25。 |
|
4 |
线缆管理架 |
12 |
个 |
材质工艺要求：不低于1.0/1.2mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 安装方式：标准≥19英寸机架式； 占用空间：≥1U。 |
|
5 |
电源管理模块 |
1 |
台 |
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。 |
|
6 |
四层警示灯 |
1 |
个 |
能够分别以蓝色、绿色、黄色及红色的常亮指示灯指示多功能电源模块的外部进电、正常供电、电源短接及跳闸报警的状态； 工作电压：AC220V； 功耗：≤20W。 |
|
7 |
嵌入式编程主机及其托盘模块 |
1 |
套 |
材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸（宽×高×深）：482.6mm×88.1mm（2U）×191mm（±20 mm）； 工业级无风扇设计：无尘、无噪音，采用高厚度导热铝板和波浪纹散热金属外壳，超强的冰刺散热能力使运行性能大幅提升； 工业级通信能力：RS-232、RS-485，支持上电开机、长时间无人值守及24小时开机； 双屏显示：集成高清显卡支持同步或异步双显（模拟视频信号和数字高清信号），满足工业实时多屏监控需求； 超低功耗：采用英特尔低功耗处理器，比普通台式机节能80%； 处理器：不低于Intel Ivy Bridge赛扬双核C1037U/1.8GHz； 主板：不低于Intel NM70芯片组； 显卡：不低于集成Intel HD Graphics核芯显卡； 内存：不低于2GB/DDR3/1333MHz/SO-DIMM； 硬盘：不低于500GB/SATA2/7200rpm/2.5英寸； 网卡：板载不低于Realtek RT8111E千兆网卡； 声卡：板载不低于Realtek ALC662 HD六声道音效声卡； I/O接口：不低于8个USB2.0（4个前置）/3个RS-232/1个RS-232或RS-485/1个RJ45（1000M）/1个VGA/1个HDMI/1个MIC-IN/1个LINE-OUT/1个DC-IN； 电源：适配器/DC12V3A； 功耗：≤18W； 尺寸（宽×高×深）：235mm×55mm×205mm（±20 mm）； 重量：≥1.5kg； 环境条件：工作温度-15~60℃/工作湿度0~95%（无冷凝）。 |
|
8 |
键鼠及其托盘模块 |
1 |
套 |
材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸（宽×高×深）：482.6mm×88.1mm（2U）×277.5mm（±20 mm）； 托盘形式：压按弹出或锁止； 键鼠接口：有线USB。 |
|
|
17寸液晶显示器及其挂板模块 |
1 |
套 |
材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸（宽×高×深）：482.6mm×354.8mm（8U）×49.5mm（±20 mm）； 屏幕类型要求：不低于有源矩阵TFT（薄膜晶体管）LCD； 面板类型：TN； 可视图像尺寸：对角线≥43.20cm（17英寸）/水平≥337.92mm/垂直≥270.33mm/面积≥91349.91mm2； 像素间距：≥0.264mm； 可视角度：水平≥170°（典型）/垂直≥160°（典型）； 亮度输出：≥250cd/m2（典型）； 对比度：≥1000:1（典型）； 面板涂层要求：不低于防眩光硬涂层3H； 背光：LED灯条系统； 响应时间：5ms（典型值，从黑至白）； 颜色深度：≥1677万颜色； 色域：85%（典型）； 扫描范围：水平≥30~81kHz（自动）/垂直≥56~76Hz（自动）； 最大预设分辨率：≥1280×1024@60Hz； 视频输入信号：≥0.7V±5%（模拟RGB），≥75Ω输入阻抗； 同步输入信号：分离的水平和垂直同步，不分极性（polarity-free）的TTL电平，SOG（绿色复合同步）； 交流输入电压/频率/电流：100VAC~240VAC/50Hz或60Hz+3Hz/1.5A（最大）； 功耗：15W（最大）/11W（典型）/＜0.5W（停用或关闭）； 电涌电流：≥120V30A（最大）/240V60A（最大）； 接口类型要求：不低于D-sub（蓝色）/DisplayPort（黑色）； 信号线类型要求：不低于模拟分离式、D-Sub、15针/DP1.2信号输入支持、20针； 尺寸（宽×高×深）：374.5mm×306.9mm×46.5mm（不含底座）（±20 mm）； 重量：≥2.08kg（不含底座）； 环境条件：工作温度0~40℃/工作湿度10~80%（无冷凝）。 |
|
9 |
实训中心液晶管理装置——工位显示模块 |
1 |
台 |
材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸（宽×高×深）：482.6mm×132.6mm×82mm（±20 mm）； 支持液晶屏显示内容自定义，文本、字幕、当前时间、计时、表盘、温度、湿度、噪音等； 支持通过WiFi连接通讯； 输入电源：AC220V； 温度：-10℃～+40℃； 相对湿度：≤90%（+20℃）； 环境要求：空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃。 |
|
10 |
实训中心液晶管理软件 |
1 |
套 |
可编辑的节目包括字幕、文本、炫动字、数字时钟及表盘，屏幕计时等； 可设置播放时长及次数； 支持单机发送，通过USB发送及集群发送节目； |
|
|
无线网卡 |
1 |
只 |
兼容IEEE802.11N标准，连接速率≥150Mbps； 支持AD-HOC网络组建，支持软AP功能，兼容PSP、X-Link接入； 带有WPS一键加密按钮，轻松完成加密操作； WPS一键加密按钮，轻松实现安全加密； 支持的WEP、WPA、802.1x、AES、TKIP加密和认证机制； 支持不同模式无线工作站点信息过滤； 支持流量统计； 支持无线漫游（Roaming）技术，无线连接； 端口：USB2.0接口； 电源：USB供电； 天线类型：内置； 无线频段：≥2.412GHz~2.4835GHz； 可用信道：≥1~14channel； 外形尺寸：49.5×17.6×7.2mm（±10 mm）； 温度：0~50℃(工作)，-20~70℃(存储)； 湿度：10%~85%RH不凝结(工作),5%~ 95%RH不凝结(储存)。 |
|
11 |
火灾报警控制器（联动型）及其挂板模块 |
1 |
套 |
液晶屏规格：≥128×64点，可同屏显示≥32个汉字信息； 汉字容量：标准字库≥1927个； 主机容量：≥32个编码地址点；可外接≥64台火灾显示盘；≥32路手动消防启动盘； 主电：交流220V，电压变化范围≥+10%～-15%； 备电：直流12V/10Ah密封铅电池； 主机监控功耗：<20W； 主机最大功耗：<60W。 |
|
12 |
电子编码器 |
1 |
个 |
工作电压：DC9V； 工作电流：≤8mA； 待机电流：≤100uA。 |
|
13 |
CRT接口卡 |
1 |
块 |
采用光电隔离的标准RS232接口； RS232接口的通讯距离：＜15m； 通讯波特率为：≥2400bps； 通讯协议：RS-232。 |
|
14 |
通信电缆 |
1 |
条 |
接口类型：RS232-RJ45； 通讯介质：UTP5e。 |
|
15 |
火灾报警监控管理软件 |
1 |
套 |
操作平台：Windows2000、WindowsXP； 定义系统中的控制器； 定义控制器的回路； 定义控制器的联动公式； 定义手动盘； 定义回路设备； 定义防火分区； 对定义信息的上传下载； 软件与控制器的通讯测试； 设备实时操作； 回路计算； 报表系统。 |
|
16 |
集成通讯接口卡 |
1 |
块 |
采用光电隔离的标准RS422接口； RS422接口的通讯距离：＜1200m； 通讯波特率为：≥2400bps； 通讯协议：MODBUS。 |
|
17 |
消防电话主机 |
1 |
台 |
工作电压：DC24V，允许范围：DC20V~DC28V； 馈电输出：输出总线电压DC24V±10%，最大输出电流0.25A； 静态功耗≈1W； 录音时间：≥200秒钟； 线制：无极性二总线连接。 |
|
18 |
广播功率放大器 |
1 |
台 |
工作电压：主电源交流AC220V，备用电源交流AC220V； 工作电流≤2.4A； 定压输出：≥120V； 频率特性：80～120Hz； 输出功率：≥500W/300W/150W； 谐波失真：≤5%； 噪声电平：<37mV。 |
|
19 |
广播分配盘 |
1 |
台 |
工作电压：DC24V； 两路广播总线； 可最多级联两台功率放大器。 |
|
20 |
总线隔离器 |
3 |
个 |
工作电压：总线24V； 动作电流：≤100mA； 动作确认灯：黄色。 |
|
21 |
火灾显示盘 |
1 |
个 |
显示方式：要求可显示报警时间、设备号、设备类型、注释信息； 显示容量：最多不超过126条汉字报警信息； 线制：与火灾报警主机间采用有极性二总线连接，另需两根DC24V电源供电线(不分极性)； 电源：采用DC24V电源集中供电； 静态功耗：≤2W； 最大功耗：≤5W。 |
|
22 |
非编码探测器输入模块 |
1 |
个 |
总线电压：总线24V； 电源电压：DC24V； 总线监视电流：≤0.5mA； 电源监视电流≤10mA； 总线报警电流≤5mA； 电源报警电流≤60mA； 线制：要求与控制器采用无极性二总线连接，与电源采用无极性二线制连接，与非编码探测器采用有极性二线制连接； 外壳防护等级：≥IP30。 |
|
23 |
非编码点型感温探测器 |
2 |
个 |
测器类别：A1R； 工作电压：≥DC15V～DC28V； 监视电流≤60uA（注：静态时探测器可工作在DC12V～28V电压范围内。）； 报警电流：≥10mA～30mA； 报警确认灯：红色，巡检时闪烁，报警时常亮。 |
|
24 |
终端器 |
1 |
个 |
工作电压：≥DC15V～DC28V； 工作电流≤5mA； 标称电压：DC24V； 等效电阻：≥4.7kΩ。 |
|
25 |
点型光电感烟探测器 |
1 |
个 |
电压：总线24V； 监视电流：≤0.6mA； 报警电流：≤1.8mA； 报警确认灯：红色，巡检时闪烁，报警时常亮； 编码方式：十进制电子编码。 |
|
26 |
手动报警按钮 |
1 |
个 |
工作电压：总线24V； 监视电流：≤0.6mA； 动作电流：≤1.8mA； 线制：与主机无极性信号二总线连接； 无源输出触点容量：≥DC60V/100mA； 启动方式人工按下有机玻璃片。 |
|
27 |
消火栓按钮 |
1 |
个 |
总线电压：总线24V； 电源电压：DC24V； 监视电流：≤0.5mA； 报警电流：≤5mA； 线制：与火灾报警主机采用两总线连接，与电源采用两线连接，与消防泵采用三线制连接（一根DC24V有源输出线，一根回答输入线，一根公共地）； 有源输出容量：≥DC24V/100mA。 |
|
28 |
输入/输出模块 |
3 |
个 |
总线电压：总线24V； 电源电压：DC24V； 总线监视电流：≤1mA； 电源监视电流：≤5mA； 总线动作电流：≤3mA； 电源动作电流：≤20mA。 |
|
29 |
声光警报器 |
1 |
个 |
信号总线电压：24V，允许范围：≥16V～28V； 电源总线电压：DC24V，允许范围：≥DC20V～DC28V； 总线监视电流≤0.8mA； 总线启动电流≤6mA； 电源监视电流≤10mA； 电源动作电流≤160mA； 线制：四线制，与主机采用无极性信号二总线连接；与电源线采用无极性二线制连接； 声压级：≥85dB。 |
|
30 |
消防电话专用模块 |
1 |
个 |
总线电压：总线24V，允许范围：≥16V～28V； 电源电压：DC24V，允许范围：≥DC20V～DC28V； 总线监视电流≤1mA； 总线启动电流≤3mA； 电源监视电流≤2mA； 电源启动电流≤10mA； 输出控制方式：电平（继电器常开/常闭无源触点输出）； 指示灯：红色（巡检时闪亮，话筒被提起时常亮）； 编码方式：电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定； 线制：与火灾报警控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接；与消防电话二总线采用两线连接，无极性；与消防电话分机采用四线连接。 |
|
31 |
消防电话插座 |
1 |
个 |
总线电压：总线24V，允许范围：≥16V～28V； 电源电压：DC24V，允许范围：≥DC20V～DC28V； 总线监视电流≤1mA； 总线启动电流≤3mA； 电源监视电流≤5mA； 电源启动电流≤90mA； 输出控制方式：电平（继电器常开/常闭无源触点输出）； 指示灯：红色（巡检时闪亮，话筒被提起时常亮）； 编码方式：电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定； 线制：与火灾报警控制器采用无极性信号二总线连接；与电源线采用无极性二线制连接；与消防电话二总线采用两线连接，无极性；与消防电话分机采用四线连接，采用RJ11接口连接；与消防电话插孔采用两线连接，无极性。 |
|
32 |
固定式消防电话分机 |
1 |
个 |
工作电压：DC24V； 工作电流：通话时电流应约为25mA； 安装方式：固定式。 |
|
33 |
手提式消防电话分机 |
1 |
个 |
工作电压：DC24V； 工作电流：通话时电流应约为25mA； 安装方式：便携式。 |
|
34 |
消防广播模块 |
1 |
个 |
总线电压：总线24V； 电源电压：DC24V； 总线工作电流≤1mA； 电源工作电流≤3mA； 总线动作电流≤3mA； 电源动作电流≤20mA； 线制：与火灾报警控制器采用无极性信号二总线连接；与电源线采用无极性二线制连接；可接入二根正常广播线、二根消防广播线及两根音响线。 |
|
35 |
壁挂式紧急广播音箱 |
1 |
个 |
工作电压：120V； 额定功率：≥3W； 额定频率：≥100-8000Hz； 特性灵敏度级：≥90dB正负3dB。 |
|
36 |
切换模块 |
6 |
个 |
启动电压：12VDC； 监视电流：≤4.5MA； 动作电流：≤26mA；、 无源输出触点容量：DC24V/5A或AC220V/5A。 |
|
37 |
信号输入模块 |
2 |
个 |
工作电压：总线24V； 工作电流：≤1mA； 线制：与主机的信号二总线连接； 出厂设置：常开检线方式。 |
|
38 |
