电工电子综合实验装置,电工电子综合

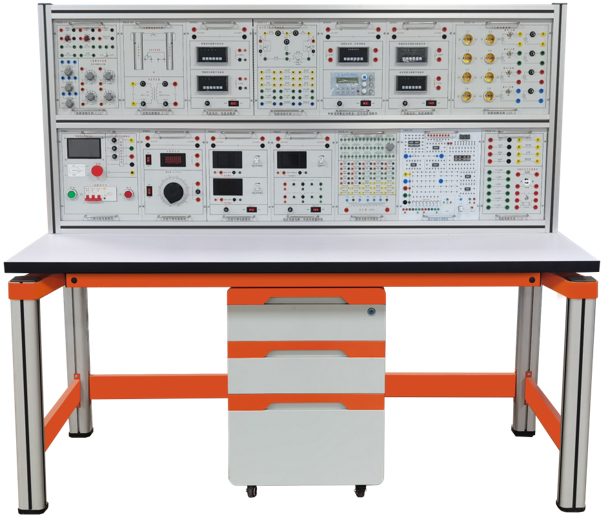

SBDGZ-06T电工电子综合实验平台

电工电子综合实验装置、电工电子综合主要承担计算机科学与技术、电气工程及其自动化、电子信息工程、物联网工程、电气自动化技术、智能控制技术等本、专科专业的电路分析、模拟电子技术、数字电子技术、电工原理等课程的实践教学,以及全国大学生电子设计竞赛、"互联网+"大学生创新创业大赛等竞赛的团队培养。同时,也是学科竞赛基地、科技社团开展活动的重要场地。

一、电工电子综合实验平台基本功能：

1、电工电子实验平台能完成高等院校电路分析、电工技术、电路原理、电子技术等多门课程的实验教学。

2、平台配套测量仪表精度高,采用数字化、智能化及人机对话模式,各种仪表均有可靠的保护功能。

3、平台操作面板采用铝制面板,面板厚度2mm,文字符号采用现代彩色喷描技术处理,面板标识清晰,铝面板颜色和实验台颜色一致。

4、整体采用模块化结构形式,电源和仪器仪表全部采用独立挂箱式结构,各实验模块任务明确,方便学校根据自身的教学要求,选择不同的实验配置,易于后期扩展升级。实验模块之间的工作电源用短接导线连接,既接通各模块电源,又使各模块连成一体。

5、平台装有电压型漏电保护装置,若有漏电现象,即产生告警信号并切断总电源,确保实验进程安全；装有一套电流型漏电保护器,若有漏电现象,当漏电流超过一定值时,即切断电源；各种电源及各种仪表均有可靠的保护功能。实验连接线及插座采用不同的结构,使用安全、可靠、防触电。

序号	部件名称	功能及技术参数	数量
1	实验桌	1.桌子台面板采用E1级三聚氰胺复面合成板,台面厚度约25mm。 2.采用四个工业铝型材立柱为支撑,立柱端部可安装调节脚,方便高度调节,主体结构通过左、右各2个C字形铝压成型构件联接,台面高度约800mm,桌面板下设支撑框架,截面尺寸为30×30mm,承受力不少于300kg。 3.立柱采用工业铝型材成型工艺,表面氧化处理,截面尺寸：70×70mm,四面带槽,槽宽约8mm,端部配套塑料堵头,槽内适用工业铝型材通配螺母及配件。 4.C字形铝压成型构件为左、右对称件,外形约160×166×70mm,采用压铸成型工艺,经机加工、抛丸、喷砂,表面蓝色静电喷涂工艺。	1套
2	实验台架	实验台架采用独立框架式结构设计,框架由上中下左右五根工业铝型材分割为上下两个区域,所有型材表面滑,无凹槽,用于放置仪表、实验模块等。	1套
3	存储柜	采用圆弧卷边冷冲压钣金一体成型,封闭式结构,表面静电喷涂,外形尺寸：约宽450x深450x高655（mm）,总重量≥31kg；柜体四边圆弧设计：R=30mm,柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨,导轨承重量≥30kg,抽屉把手采用卡套式钣金卷边工艺,把手尺寸≥440x45x18mm,抽屉采用联体锁设计,底部配有4个1.5寸万向带刹车脚轮。	1套
4	三相交流电源	（1）提供线电压380V交流电源、相电压220V交流电源。交流电源输出设有电源保护系统,相间、线间过电流及直接短路均能自动保护。提供三相漏电保护器作为整个实验平台的电源总开关。三相输出通过停止和启动按钮控制。（2）实验室智慧用电安全控制系统智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险；电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过远程清除故障后,才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯,没有网络的情况下,教室整套智能电源管理系统可离线独立运行。智能终端：智能电源管理系统以32位ARM为核心,采用4.3寸彩色触摸屏为人机交互界面,实时监控设备运行情况,提供Zigbee、CAN等多种通信模式,具备语音播报功能。能实时监测三相电压、电流、功率,功率因数、频率、电能等参数,液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备,PC端进行授权之后,设备可启动使用,PC端可分时预约设备的启动和停止。	1套
5	交流可调电源	提供0～250V连续可调交流电源一路,数显电压变显示输出电压值,输出具有短路、过流保护等功能。提供交流电压表一只,测量范围0～500V,三位半显示,能够测量输入交流电压。	1套
6	直流可调电源	提供双路直流程控电源:采用DAC加MOS管恒流输出,每路输出0-30V/3A,电压稳定度≤0.3%,电流稳定度≤0.3%,有短路、过流自动保护功能,设有短路软截止自动保护和自动恢复装置。 12864液晶屏显示输出电压、输出电流、负载电压和负载电流,并且具有恒流提醒功能。采用菜单式按键调节输出电流和限位电流,调节精度0.01V/1mA。	1套
7	低压直流电源、智能直流恒流源	一路0-500mA/12V恒流源:采用DAC加MOS管恒流输出,负载稳定度≤5×10-4,额定变化率≤5×10-4。12864液晶屏显示输出电流值、限位电流和负载电流,且具有恒流提醒功能。采用菜单式按键调节输出电流和限位电流,调节精度1mA。低压直流电源：±5V、±12V四路固定输出,每路均具有短路、过流保护及自动恢复保护功能。	1套
8	智能交流电压表、电流表	智能交流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四量程,量程具有手动、自动切换,超量程报警。六位数码显示测量值,具有超量程自动提示功能。智能交流电流表1只：测量范围：0-5A,设置10mA/500mA/5A三档量程,具有量程手动、自动切换,超量程自动报警功能。六位数码显示测量值,具有超量程提示功能。	1套
9	智能直流电压表、电流表	智能直流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四档量程,具有量程手动、自动切换,超量程自动报警功能。六位数码显示测量值,具有超量程提示功能。智能直流电流表1只：测量范围：0-5A,设置10mA/500mA/5A三档量程,具有量程手动、自动切换,超量程报警功能。六位数码显示测量值,超量程提示。	1套
10	智能交流数显功率表	智能交流数显功率表1只：功率测量精度0.5级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型,具有超量程提示功能。负载类型：L、R、C。	1套
11	函数信号发生器	1）采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。 2）2.7寸TFT液晶屏显示输出频率、波形、占空比、幅度、衰减、偏置。 3）正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%（1HZ-- 10KHz）。 4）频率范围1HZ~3MHz, EC11旋钮编码器调节。 5）输出幅度采用EC11旋钮编码器调节,正弦波输出具有20db,40db,60db衰减。 6）方波占空比可调,调节范围：5%-95%调节； 7）外测频率功能,频率计测量范围1HZ-100MHz,幅度3.3V,具有自动换档功能。 8）上位机设置函数信号发生器各个参数,并有实时监视及锁定和关断功能 9）上升时间≤50。 10) 5V正反相单脉冲输出。 11)工作温度范围：-20℃～+50℃。	1套
12	电路基础模块（一）	提供电阻、电感、电容、电路基础实验模块和故障按键（3个）等,完成叠加定理、基尔霍夫定律、戴维南定理、诺顿定理、电压源与电流源的等效变换、一阶、二阶电路过渡过程的研究、RLC串联谐振电路的研究等实验。	1套
13	电路基础模块（二）	提供各种功率电阻、灯泡（12V/0.1A）、稳压管（2CW51）、二极管、电位器（1k/2W、10k/2W、100k各一只）、电阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一组）等。	1套
14	电路基础模块（三）	仪表量程扩展实训（电流表、电压表量程的扩展）。
15	交流电路模块（一）	提供电阻、电感、高压电容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V）,完成日光灯功率因数提高实训、RLC串联交流电路实训、RLC并联交流电路实训以及电感、电容元件在直流电路和交流电路中的特性实训。	1套
16	交流电路模块（二）	提供四组负载和四组独立的电流插座。每组负载由两个独立的白炽灯螺口灯座组成(每组设有一个开关与一个电流插座)。可插60W以下的白炽灯八只。能够完成三相交流电路实验。	1套
17	电工综合技能实训（一）	电流表、电压表和欧姆表的设计。	1套
18	电工综合技能实训（二）	运算放大器的应用实训、报警保护电路的设计及其应用实训、互感器的应用实训、整流滤波电路的设计及应用实训、过流保护的设计及其应用实训。
19	继电接触控制实训模块	提供网孔板（404mm×298mm）一块、交流接触器（线圈电压为220V）三只、热继电器一只、时间继电器一只、按钮三只（黄、绿、红各一只）、按钮开关盒（三孔）一个、变压器（220V/26V/6.3V）一只、整流桥一个、能耗制动电阻（10Ω/25W）一个、接线端子排（TB1510）一个、专用实训连接线10根。可完成三相异步电动机点动和自锁控制线路、正反转控制线路、Y-△自动降压起动控制线路、能耗制动控制线路等实训项目。
20	继电接触控制实训	提供交流接触器（线圈电压为220V）两只,按钮三只（黄、绿、红各一只）。
21	铁芯变压器、互感/电度表实训	铁芯变压器一只（50VA、36V/220V）,原、副边均设有保险丝及电流插座,方便测试并能可靠保护防止变压器损坏；互感线圈一组,实训时临时挂上,两个空心线圈L1、L2装在滑动架上,可调节两个线圈间的距离,并可将小线圈放到大线圈内,配有大、小铁棒各一根及非导磁铝棒一根；电度表一只,规格为220V、3/6A,实训时挂上,其电源线、负载线均已接在电度表接线架的接线柱上,实训方便。
22	模拟电路实验模块	提供低压交流电源（0V、6V、10V、14V抽头各一路及中心抽头17V两路）、三极管（3DG6、3DG12、3CG12）、二极管（1N4007、1N4148）、稳压块（7812、7815、7915、LM317）、电阻、单结晶体管、蜂鸣器、电容等。配有相关实验元器件。	1套
23	数字电路实验模块	提供四位十进制译码显示器、八位逻辑电平开关、八位逻辑电平指示器、三态逻辑笔（红、黄、绿指示）、脉冲信号源（正、负输出单次脉冲和频率为0.5Hz～300kHz连续可调的计数脉冲源各一路）,设有一些高可靠圆脚集成电路插座（14P、16P、28P、40P若干只）。配有相关实验元器件。	1套
24	实验导线	根据不同实验项目的特点,配备不同规格的实验连接线；强电和弱电导线均采用高可靠护套结构手枪插连接线（不存在任何触电的可能）；两种导线都只能配合相应内孔的插座,不能混插。	1套
25	导线架	用于悬挂和放置实验专用连接导线,外形尺寸约530mm×430mm×1200mm,设有五个万向轮。	1件
26	实验配件	提供与实验设备相匹配的实验指导书、配件等。	1套
27	电动机	三相鼠笼电机（380V/180W）	1台
