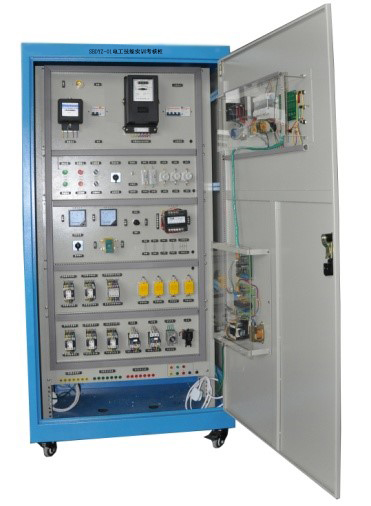

SBDYZ-01电工技能实训考核柜（柜式、两面双组型）
电工技能实训考核柜采用工业级电气控制柜,双面双工位设计,可同时满足两组学生的实训作业,内置器件涵盖常用照明电路和电力拖动电路的搭建实训,应用灵活,可靠性高,是电气类专业进行电气控制实训科目的首选设备
一、概 述
电工技能实训考核装置是按照劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"规范要求而研制的,它是集培训、实操和鉴定为一体的多功能设备。装置采用工业标准配电柜为主体,充分利用柜体的双面空间,并进行合理布局,配置可靠的元器件。可以完成《工厂电气控制》、《电机拖动》及仪表照明电路的实训教学。同时也满足维修电工的初、中、高级技能考核内容要求。
二、特 点
1.柜体里已安装有漏电断路器、电流互感器、交流接触器、热继电器、中间继电器、时间继电器、行程开关、单联开关、双联开关、单三相电度表、电压表、电流表、照明灯、日光灯、插座等各种器件,且所有器件的接线都在接线端子排上进行,避免了因长期在器件本身进行接线而导致元器件的损坏。接线布局通过走线槽进行工艺布线。
2.接触器和热继电器均采用施耐德品牌,接线端子和走线槽全部采用进口产品。
3.三相四线电源输入,经漏电保护器、总开关后,由接触器通过启、停按钮进行操作,并设有急停控制按钮。
4.柜内的元件安装板为模块式结构,可根据实训所需元气件和接线方便,进行上下位置调换。
5.结构更加紧凑、合理,单面就可以完成电机控制及仪表照明,并将操作按钮及一些测量仪表安装在门上,并使操作更加方便安全。双面配置完全一样,提高了设备的利用率和节省了实验室的空间。
三、技术指标
1.工作电源：三相四线（或三相五线）～380V±10%50Hz
2.工作环境：温度-10℃～+40℃相对湿度＜85%（25℃）海拔＜4000m
3.外形尺寸：800mm×600mm×1800mm
4.整机容量：＜1kVA
5.安全保护：设有电压型漏电保护器和电流型漏电保护器（漏电保护动作电流IΔn≤30mA、分断时间≤0.1s）、过压保护、过流保护、过载保护等措施
四、基本配置
柜门上装有主控电源面板和实训元器件板：
1.主控电源板
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险；电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过远程清除故障后,才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯,没有网络的情况下,教室整套智能电源管理系统可离线独立运行。
1、智能终端：智能电源管理系统以32位ARM为核心,采用4.3寸彩色触摸屏为人机交互界面,实时监控设备运行情况,提供Zigbee、CAN等多种通信模式,具备语音播报功能。能实时监测三相电压、电流、功率,功率因数、频率、电能等参数,液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备,PC端进行授权之后,设备可启动使用,PC端可分时预约设备的启动和停止。
2、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据,设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。
3、PC端软件：每个设备状态信息显示,具有多个子界面,具有故障分析,用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备,可单独控制每台设备的开关。
4、后台系统：实时视频监控每个教室,可一键预览所有设备的在线和运行情况,分析设备使用率及运行时间。
2.实训元器件板
设有按钮红色二只、绿色二只、黑色一只、急停一只,旋钮开关二只,信号指示灯DC220V一只、AC220V 是一表示2一只、AC6.3V两只,交流电压表0～450V一只、交流电流表0～5A三只,转换开关一只。
3.实训模块（一）：提供三相四线有功电度表、三相四线无功电度表、电流互感器3只、接线端子等；
4.实训模块（二）：提供单相电度表、日光灯套件、白炽灯、各种开关、接线端子等；
5.实训模块（三）：提供二极管、大功率电阻、可调电阻、控制变压器、直流接触器、保险丝、空气开关、单相漏电保护器、接线端子等；
6.实训模块（四）：提供交流接触器、行程开关、接线端子等；
7.实训模块（五）：提供交流接触器、热继电器、时间继电器、接线端子等；
控制柜还设有四个万向轮和四个固定调节机构。
五、实训项目
1.仪表及照明
(1)白炽灯电路接线
(2)日光灯电路接线
(3)触摸开关控制白炽灯电路接线
(4)声控开关控制白炽灯电路接线
(5)两地控制一盏灯接线电路
(6)单相电度表直接接线电路
(7)单相电度表间接接线电路
(8)三相四线有功电度表直接接线电路
(9)三相四线有功电度表经电流互感器电路
(10)功率因数表接线电路
(11)电压表、电流表接线电路
(12)一只电流互感器用于单相回路的控制电路接线
(13)两台电流互感器接成不完全星形接线电路；
(14)两台电流互感器差接接线电路；
(15)三只电流互感器接成星型接线电路
(16)三只电流互感器接成三角型接线电路
(17)电流互感器与电流表配用接线电路
(18)万能转换开关和电压表测量三相电压接线
2.交、直流电机控制
(19)接触器点动控制
(20)接触器自锁控制
(21)具有过载保护的正反转控制
(22)接触器连锁的正反转控制
(23)按钮连锁的正反转控制
(24)双重连锁的正反转控制
(25)接触器控制的Y-Δ控制
(26)时间继电器控制的Y-Δ控制
(27)单向起动停止控制电路
(28)三相异步电动机直接起动控制
(29)三相异步电动机接触器点动控制电路
(30)三相异步电动机的两地控制
(31)三相异步电机的手动/自动顺序控制电路
(32)Y-Δ启动手动/自动控制电路
(33)能耗制动的控制电路
(34)三相异步电动机可逆运行双向能耗制动控制电路
(35)反接制动控制电路
(36)三相异步电动机串电阻起动及反接制动控制电路
(37)工作台自动往返控制电路
(38)三相异步电动机正反转点动控制电路
(39)带有点动的自动往返控制电路
(40)三相异步电动机接触器自锁控制电路
(41)三相异步电动机单向点动控制电路
(42)串电阻降压起动控制电路
(43)C620车床电气控制线路
(44)电动葫芦电气控制线路
(45)Y3150滚齿机控制电路
(46)并励直流电动机电枢回路串电阻二级起动控制线路
(47)并励直流电动机的正反转控制电路
(48)并励直流电动机电枢回路串电阻调速电路
(49)直流电动机励磁调速控制线路
(50)直流电动机能耗制动电气控制线路
六、电机
1.三相鼠笼式异步电动机(AC380V/△) 1台
2.三相鼠笼式异步电动机(AC380V/Y) 1台
3.直流电动机(DC220V) 1台
