电气安装维修实训平台,电气安装维修实训装备

SBDAX-02电气安装与维修实训考核装置

电气安装与维修实训考核装置,是根据工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求,而开发的一种通用实训平台。适合于各类职业院校和技工学校维修电工和电气安装工、其他有电气安装布置要求的专业的作为公共平台使用。

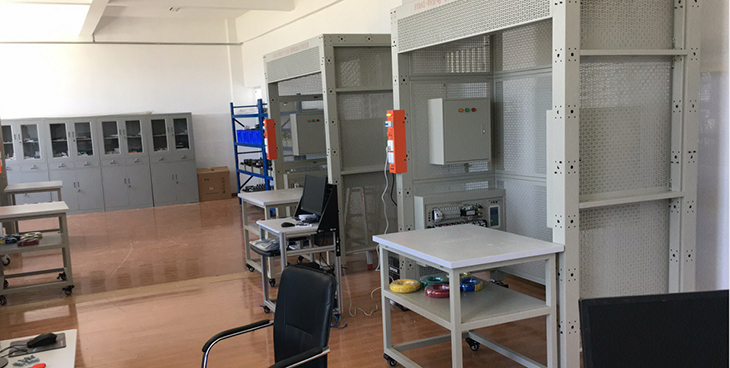

电气安装与维修实训考核装置,采用钢制网孔板和钢制专用型材组接而成,安装有自锁式脚轮,方便移动和使用。装置表面喷塑,色彩稳重。装置配有专用电源台。装置设计高度以人站在一级人字梯即可方便操作的高度,既安全又能使使用者感受到施工现场环境。横向、丛向宽度合适,可以模拟现场线路的转向布置。网孔板可以方便拆下。为方便隐蔽工程施工,钢制框架仿建筑隔断用轻钢龙骨的加大宽度精心设计,带有穿管孔,使用扎带固定线管,在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。配套的PVC管弯管器,可方便的对PVC管弯成90度。

电气安装与维修实训考核装置,可进行电工安装。如桥架安装、PVC管安装、吊灯、白炽灯座、日光灯、开关、插座、配电箱、控制箱等,装置还包含有交流异步电动机、直流电动机、步进电机、伺服电机、温度控制器、电偶、PLC、变频器触摸屏等控制与受控对象。该系统每个操作组配套一可移动式工具车和元件柜,便于对元件的保管和安装施工。从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训范围窄的问题。

电气安装与调试实训考核装置,具有组装灵活方便的特点,可以根据学校的实际教学条件组成,2人组、3人组、4人组……,单面、双面等不同的方式。长度组合是基于2个0.8米的基本组合单元,辅助配有0.2米、0.4米的组合单元,形成不同的长度组合,以满足不同的教学场地。建议最长不超过3个0.8米的基本组合单元。

序号	名称	规格	单位	数量
1	三相四线有功电度表	DT862-4（5A,接线端子连接）	只	1
2	隔离开关	HG1-32/30（3极,30A）	只	1
3	漏电型空气开关	DZ47LE-32（3P+N）	只	1
4	空气开关	DZ47-63/C6（3P）	只	1
5	漏电型空气开关	DZ47LE-32/C6（1P+N）	只	1
6	电源指示灯	AD58B-22D（黄、绿、红各一只）	只	3
7	配电箱箱体	450mm×520mm×220mm	只	1

序号	名称	规格	单位	数量
1	日光灯组件	T5一体化,21W（带罩）	套	1
2	节能灯	9W	只	2
3	钠灯	110W（含灯头及镇流器和灯罩）	套	1
4	螺口平灯头	E27	只	2
5	声控开关	86型	只	1
6	1插	118型	只	2
7	2插	118型	只	1
8	1开	118型	只	1
9	2开	86型	只	2
10	3开	86型	只	2
11	吸顶灯	21W（配节能灯管）	只	1
12	触摸开关	86型	只	1
13	暗盒	86型	只	5
14	明盒	86型	只	3
14	明盒	118型	只	1
15	白板	86型	只	2
16	人体感应开关	国标	只	1

序号	名称	规格	单位	数量
1	PVC管	Φ16（3米）	根	2
2	PVC直通	Φ16	只	10
3	PVC杯梳	Φ16	只	30
4	扎带	3×100mm（1000只/包）	包	1
5	M4*20螺丝（带帽）	200只/套（带2只平垫）	套	1
6	行线槽	3025（2米/根）	根	2
7	绝缘导线	BVR1.5mm㎡（红、绿、黄各1盘）	盘	3
7	绝缘导线	BVR1.0mm㎡（蓝、双色个1盘）	盘	2
8	PVC线槽	40×20mm（3米/根（白色））	根	2
8	PVC线槽	25×15mm（3米/根（白色））	根	2
9	金属桥架	50×30系列	套	1
10	异型号码管	1.5mm	米	6
11	冷压叉	SVΦ1.5（红、绿、黄各80只,蓝、黑各20只）	只	280
12	缠绕带	Φ10（10米/包）	包	2
13	管卡	16U型	只	30
14	自攻丝	Φ6×15mm	只	100

序号	名称	规格	单位	数量
1	尖嘴钳	125mm	把	1
2	剥线钳	7寸	把	1
3	压线钳	0.5-6mm	把	1
4	电工钳	200mm	把	1
5	一字螺丝刀	Φ4×100mm	把	1
6	十字螺丝刀	Φ4×100mm	把	1
7	电笔螺丝刀	500V	把	1
8	万用表	MF47	盘	3
9	铝合金人字梯	1.5米高	付	1
10	平锉刀	200mm	根	1
11	钢卷尺	3m	只	1
12	电工刀	多用105mm	把	1
13	钢板尺	300mm	把	1
14	直角尺	200mm	把	1
15	活动扳手	6吋	把	1
16	六角扳手	8件套	套	1
17	手锯弓	普通	架	1
18	手锯条	细牙	根	10
19	PVC管弯管器	用于Φ16PVC管弯管	根	1

序号	名称	规格	单位	数量
1	电气安装与维修实训装置台架（2人组标准配置）	长×宽×高=2000mm×1003mm×2410mm 立柱4根大网孔板10块小网孔板4块三层框架4个单层框架2个长网孔连接板1个短网孔连接板1个后横梁1根前横梁1根网孔梁柱3个侧梁2根自锁脚轮￠754只	1	组
2	元件存放柜		个	1
3	可移动工具台	带重载自锁脚轮	辆	1
4	配电箱	PZ30-12明装式	只	1
5	漏电型空气开关	DZ47LE-32/C6（1P+N）	只	2
6	空气开关	DZ47-63/C6（1P）	只	2
7	电脑推车	定制：4040型铝合金框架、防火板面板、带显示器围栏。	台	1
