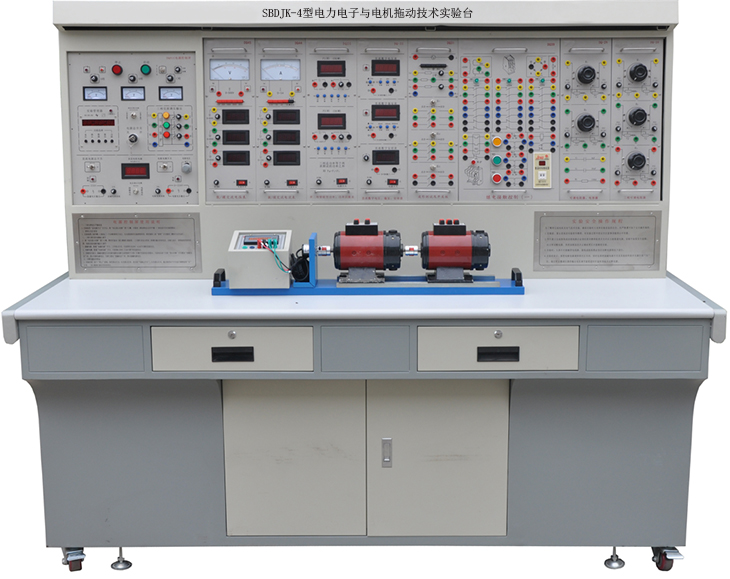

电力电子与电机拖动技术实验台（自动控制综合实训装置）
电力电子与电机拖动技术实验台（自动控制综合实训装置）是根据《维修电工（高级）》（中国劳动社会保障出版社出版）培训教材中关于电力电子与自动控制部分的技能培训要求，吸收国内同类产品的优点，充分考虑了实验室的现状和发展趋势精心研制而成。
它不仅涵盖了各职业院校、高级技校所开设的《电力电子技术》、《半导体变流技术》、《直流调速系统》、《电力拖动自动控制系统》等专业课程所要求的主要实验项目，还可以用于对从业人员进行岗位培训、就业培训以及各省、市的维修电工培训和鉴定考核使用。
二、产品特点
1．体现“工程环境”理念，效仿生产现场实际：系统应从相关工业产品移植而来，可很好实现对学生能力（波形分析和系统调试能力）的培养和技术知识的应用。
2．各个系统的配置合理：各个系统采用的元件、触发（驱动）电路、主电路、控制方式、控制对象及保护环节等，应能概括当前工业上的技术应用，内容丰富多样，体现了“典型性、先进性、实用性和可行性”的要求，能引起学生兴趣，能使学生获得很大的收获。
3．模块采用PCB烤漆工艺制成，正面为原理图和测试点，背面焊有对应的元件，增强了学生对实验内容的感性认识与理性认识。
4．元件与单元电路性能实验，在小系统环境中进行：这样有利于学生理解该元件和该单元用于何处、它们的性能对整个系统的影响，有利于学生知识的巩固和实际应用。
三、电力电子与电机拖动技术实验设备技术参数
1. 电力电子技术及电机自动控制系统实验实训平台
2. 通用实验桌（铁质结构，面板采用绝缘高密度板）
3. 电源部分变压器 三相隔离变压器 300VA，220V/127V
4. 三相整流变压器 100VA，220V/V*3
5. 直流可调电源变压器 80VA，30V/2A
6. 直流稳压电源变压器 100VA， 24V、20V、±15V、±12V、±5V
7. 交流电源变压器 200VA，220V/15V、30V、50V、10V、120V
8. 三相同步变压器 15VA，127V/15V
9. 直流稳压电源 (励磁） DC 110V、0.5A
10. 可变电阻器模块：100Ω/100W 1只 100Ω/1A；100Ω 9/0.4A；10Ω×9/1.2A 1Ω× 9/2A波
段开关3个
11. 电流电压表模块：
直流电压表与电流表模块 电压表150V， 电流表2A
交流电压表与电流表模块 电压表0-450V ， 电流表0-2A
12. 电机模块：
他励直流电动机：110V 1500 r/min
他励直流发电机：110V 1500 r/min
三相鼠笼异步电机：120W、1400r/min 380V（线电压）2台
直流测速发电机：1500转/15V
13. 电机导轨，智能数显转速表
14.
单相半控桥式整流电路及单结晶体管触发电路：直流调速系统的主电路、检测与保护电路：晶闸管实现的单相半控调速系统；具有电流正反馈、电压负反馈、电流截止负反馈、过流保护功能。
15. IGBT直流斩波电路（EXB841）：EXB841实现的IGBT直流斩波；频率1.2K，占空比12%-98%
16. 单相交流调压电路及集成锯齿波触发电路（KC05）KC05触发脉宽100μs- 2ms
17. BJT单相并联逆变电路 频率调节范围：50HZ-500HZ
18. 单相交流(过零触发)调功电路（KC08） 占空比可调范围10%-90%
19. 三相晶闸管全控桥式整流电路；
20. 三相晶闸管集成触发电路KC785
21. 电流调节器、速度调节器及过电流保护电路: 内环为电流环、外环为速度环；系统无静差精度高达0.3%以上
22. 三相交流调压电路（KC785触发）
23. 锯齿波移相触发电路（分立元件）
24. 给定积分模块： 具有上下嵌位功能；嵌位指可调
25. 交流接触器模块:交流接触器2只（德力西）
26. 接触器与热继电器模块:交流接触器1只（德力西），热继电器1只
27. 中间继电器与热继电器模块:中间继电器1只（德力西），热继电器1只
28. 熔断器与按钮开关模块:3P熔断器1只，2P熔断器1只，按钮开关黄绿红各1个
29. 按钮、行程开关与时间继电器模块:行程开关4只，时间继电器1只（通电延时），按钮开关绿色1只
30.
开关、熔断器、指示灯与照明灯模块:3P空气开关1只，3P熔断器1只，220V指示灯红绿各1只，照明灯灯座1只，变压器220V/36V
6.3V 1只
31. 实验链接导线 （安全插座，护套线）
根据不同实验项目的特点，配备两种不同的实验连接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分也护套结构手枪插连接线；数模信号部分采用弹性铍轻铜裸露结构连接线。三种导线只能连接对应的配套插座，这样大大提高了实验的安全及合理性。
32. 学生凳子2只/套，每套设备提供2只铁质四脚方凳，凳子面板采用高强度高密度板，结实耐用，美观大方。
四、可完成的实训项目
（一） 电力电子元件（参数、性能与波形的测定）
1) 晶闸管（SCR）的工作特性研究
2) 双向晶闸管（TRIAC）的工作特性研究
3) 电力晶体管GTR（功率双晶体管）的工作特性研究
4) 场效应管（MOSFET）的工作特性研究
5) 绝缘栅双极型晶体管（IGBT）的工作特性研究
（二）触发（驱动）单元电路的研究
1) 单结晶体管触发电路（分列元件）
2) 锯齿波移相触发电路（分列元件）
3) KC05集成锯齿波触发电路
4) KC08过零触发电路
5) EXB841大规模集成（IGBT）驱动电路
6) 三相KC785脉冲列触发电路
（三）电力电子电路
1) 单相晶闸管半控桥式整流电路
2) 三相晶闸管全控桥式整流电路（含三相半波、三相半控桥）
3) BJT单相并联逆变电路
4) 单相双向晶闸管交流调功电路
5) 直流（IGBT）斩波电路及升、降压电路
6) 单相（双向晶闸管）交流调压电路
7) 三相（反并联晶闸管）交流调压电路
（四）自动控制系统
1) 电压负反馈、电流正反馈、直流调速系统（KZD－Ⅱ型产品电路移植）
2) 转速、电流双闭环不可逆直流调速系统（由通用电气产品实际线路移植）
3) 转速、电流双闭环交流调压调速系统的研究
(五）电拖实训
1）三相异步电动机正反转控制线路；
2）工作台自动往返循环控制电路；
3）三相异步电动机顺序控制线路；
4）三相异步电动机的Y－Δ起控制线路；
5）三相异步电动机能耗制动线路；
7）C620车床的电气控制电路；
