电路实验室设备,电路分析基础实验室设备

电路实验室介绍,电路分析基础实验室

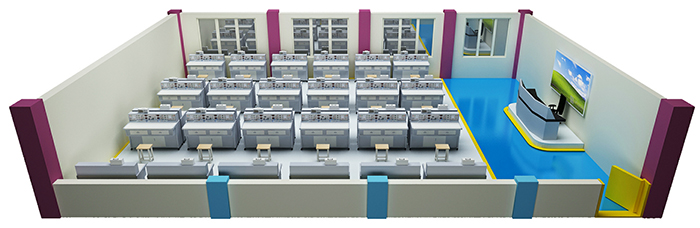

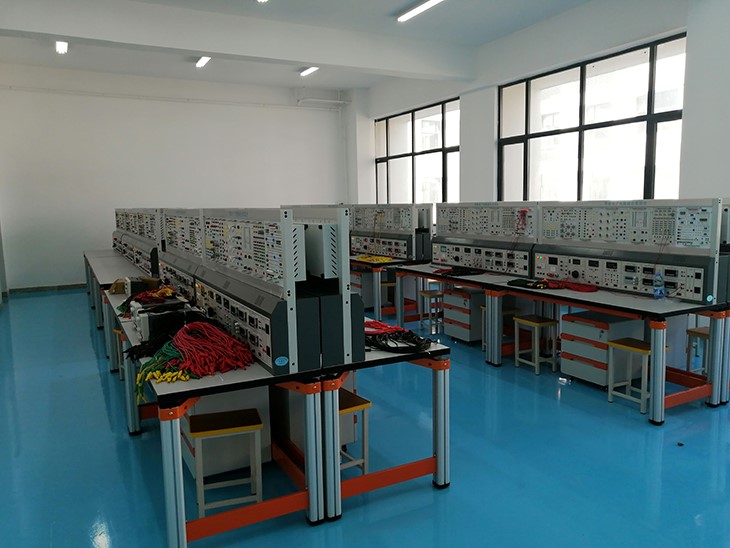

一、电路实验室简介,电路分析基础实验室
电路实验室,电路分析基础实验室,隶属于电工电子实验中心 ,主要承担电路分析、电工学课程实验,通过实验教学使学生加深对理论课程的理解,培养学生理论联系实际、分析问题、解决问题的能力与动手实践能力,为了更好的培养学生的动手能力和创新能力,主要设备,高性能电工综合实验装置、数字存储示波器等。通过在本实验室的学习,学生能够巩固和加深对电路的基本概念和基本分析方法的理解,掌握电路信号的观察与测试方法。同时通过实验现象观察、数据测定、特性曲线绘制、误差分析与数据处理,加强独立分析问题和解决问题的能力。
电路实验装置具有整套性强、一致性强、直观性强、科学性强、开放性强的特点。是我院培养应用型专业技术人材的基本素养、获得实验技能的基本训练、掌握电路的实验方法,提高动手能力和设计能力的重要场所。
二、电路实验装置开设的实验项目
1、基本电工仪表的使用与测量误差的计算
2、减小仪表测量误差的方法
3、欧姆定律
4、电阻的串、并、混联电路
5、电阻分压器电路
6、电容的串、并、混联电路
7、电容的充放电电路
8、伏安法测电阻
9、节点电压法
10、回路电压法
11、支路电流法
12、电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值
13、电压表量程的扩展
14、电流表量程的扩展
15、电路元件的伏安特性
16、直流电阻电路故障的检查
17、电路中电位的测量
18、基尔霍夫电压定律
19、基尔霍夫电流定律
20电压源外特性的测定叠加原理
21、叠加原理
22、电压源与电流源的等效变换
23、负载获得最大功率的条件
24、戴维南定理
25、诺顿定理
26、互易定理
27、二端口网络
28、双联开关两地控制
29、RLC串联交流电路
30、RLC并联交流电路
31、RLC串联谐振电路
32、电感、电容元件在直流和交流电路中的特性
33、正弦稳态下RL、RC串联电路
34、日光灯电路的连接
35、提高功率因数的方法
36、电磁感应现象
37、互感耦合电路
38、互感线圈同名端的判断
39、一阶电路过渡过程的研究
40、二阶电路过渡过程的研究
41、单相变压器
42、变压器参数测定及绕组极性判别
43、交流电路参数的测量


电路分析实验室简介


一.专业培养目标中的定位与课程目标
电路分析实验是院校为电类专业和非电类专业开设的专业基础实验课。本课程与《电路分析》理论课紧密结合。主要是:培养学生分析问题和解决问题的能力,深化和扩展对电路分析理论课程内容的理解;培养学生的动手能力和设计能力,掌握电路的实验方法,获得实验技能的基本训练(如:常用电子仪器设备的使用,基本电路参数的测量方法及技巧,包括对测试结果数据的基本分析、处理、曲线的绘制等,验证电路的基本定律,写出合格的实验报告),通过本课程实验,学生能够基本上掌握常用仪器的使用、基本测试技能、基本实验技术、基本实验方法、数据处理能力及相关知识的综合运用,为后续专业课程的学习打好基础。
二.电路分析实验教学内容
电路分析实验室面向全院校电类专业和非电类专业开放, 主要承担电路分析及部分电工技术的实验教学任务。
电路分析实验箱开设的实验项目主要有:
1、基尔霍夫定律
2、电压源与电流源的等效特换
3、叠加原理
4、戴维宁定理与诺顿定理
5、网络等效变换
6、最大功率传输条件的实验研究
7、VCCS及CCVS受控源的实验研究
8、VCVS及CCCS受控源的实验研究
9、线性无源二端口网络的研究
10、互感电路
11、RC选频网络特性测试
12、正弦交流电路RLC元件的阻抗频率特性
13、一阶RC电路的暂态响应
14、RLC二阶串联电路暂态响应
15、回转器的特性测试及应用实验
16、负阻器的特性测试及应用实验
17、运算放大器基本运算实验
18、最大功率传递定理验证
19、特勒根定理的验证
