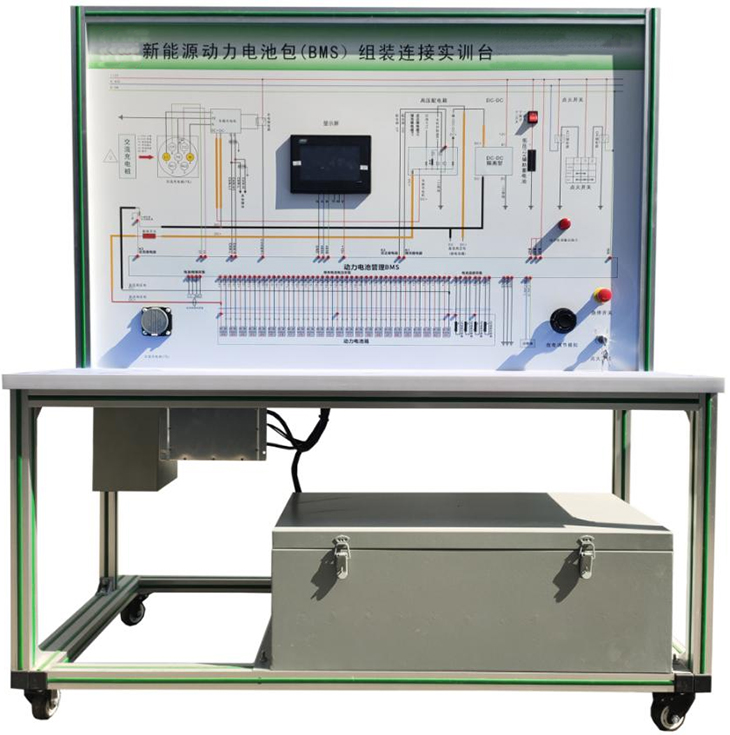

动力蓄电池分装调试工作平台

动力蓄电池分装调试工作平台

.产品简介

选用主流新能源 磷酸 铁锂动力电池包,单体电池3.2V 10AH,共16,一体式BMS电池管理系统,有被动均衡功能;真实地呈现了磷酸铁锂动力电池包核心零部件之间的连接控制关系、安装位置和运行参数,以及高压系统安全注意事项;通过比照电路原理图,由学员自己组装连线,培养学员电池组装连接动手能力,适用于院校新能源课程教学和维修 。

.功能特点

1.学员动手拆装与组装电池包及BMS管理系统。

2.各主要部件安装在平台上,学员动手拆装与组装电池包及BMS管理系统后,可真实运行电池包及BMS管理系统。

3.BMS电池管理系统安装在面板上,清晰标注电压采集线,温度采集线,继电器控制线,霍尔电流传感器采集线等逻辑控制关系。

4.BMS电池管理系统带被动均衡功能,带开关控制保护(单体断线、短路、过压、欠压、过流、过温),估算SOC(荷电状态)等。(配套可正常运行操作的BMS上位机检测标定软件)

5.动力电池包显示器(7寸)安装在面板上,可以观察充放电过程各项参数,掌握动力电池包充放电过程控制逻辑和主要部件参数变化规律。

6.实训台配放电模块,模仿车辆能量消耗过程,放电电流大小可以选择。

7.动力电池包设置有机械维修开关,高压电器连接器均采国标产品,性能可靠。

8.实训台配备12V电源接地机械开关,可随时断开12V接地,切断整个系统电源。

9.UV平板喷绘面板完整显示动力电池包、BMS、充电和放电工作原理图,面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号,如电阻、电压、电流、频率信号等。

10.实训台由移动台架(带检测端子的原理面板)组成,平台水平放置,安装主要零部件;实训台底部安装4个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。

11.设备框架采用40mm×40mm40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。

12.配套实训指导书等教学资料,完整讲述工作原理,实训项目,故障设置及分析等要点。

.技术规格

1.外形尺寸(mm):1500×700×1700mm(长**高)

2.输入电源:AC220V±10%? 50Hz

3.工作电源:DC12V

4.动力电池类型:环保型磷酸铁锂动力电池(单体电池3.2V 10AH

动力电池串数:16

工作温度:-20°60°

5.BMS锂电管理一体机:带CAN通讯

6.动力电池包显示屏:7寸触摸屏

7.高压大电流继电器:线圈电压:12VDC,最大额定工作电压:1000VDC,额定电流:400A

.实训项目

1.学员动手组装电池包及BMS,认知新能源动力电池包(BMS)控制原理。

2.学员动手组装电池包及BMS,认知新能源动力电池包(BMS)主要零部件功能。

3.通过连线运行实测,熟悉新能源动力电池包(BMS)各种状态下逻辑控制关系,电流,电压,电池压差,电池温度等参数变化规律实训实验。

4.通过连线实测,熟悉BMS如何采集动力电池组压差,并控制充电和放电过程。

5.通过连线实测,熟悉BMS如何采集动力电池组温差,并控制充电和放电过程。

.基本配置

磷酸铁锂动力电池包、实验连接导线、BMS锂电管理一体机、7寸动力电池包触摸显示屏、车载充电机、国标充电插口、国标充电枪、紧急断电开关、霍尔电流传感器、直流接触器(包含充电继电器、总正继电器、总负继电器、预充继电器)、DC-DC转换器、辅助蓄电池(12V45AH)、放电控制继电器与放电负载、预充电阻、一体化全铝合金型材搭建的移动台架(1500×700×1700mm带自锁脚轮装置,带安装检测端子的原理面板,面板1448×940mm)、设备操作说明书。
