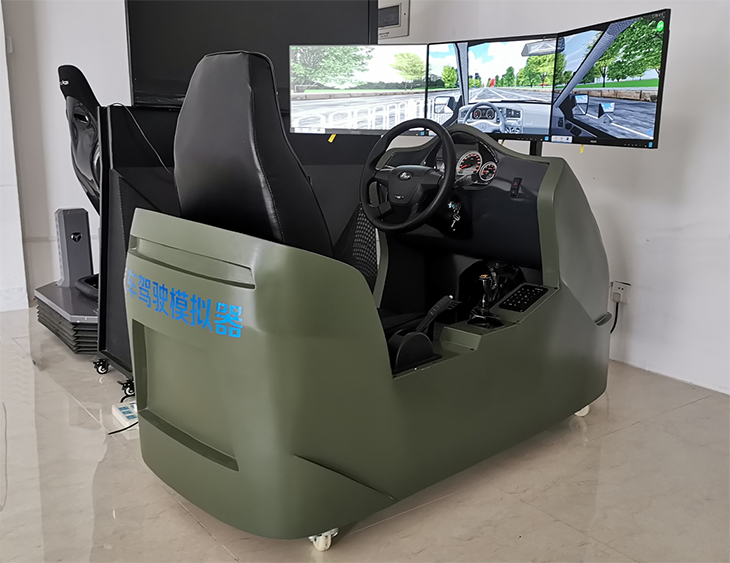

SBC-MNQS单座三屏汽车驾驶模拟器
一、系统简介:
汽车驾驶模拟器是我公司独立自主开发的最新一代驾驶模拟系统。它涉及虚拟仿真、电子单片机应用工程、数据图像处理、自动控制、嵌入计算机,机械自动化控制、实时数据传输等技术。
二、产品特点:
1、带回中方向盘:驾驶者握紧方向盘时能感觉到汽车传动系统带来的回力,让驾驶者感觉更真实,就像现实中开车一样。
2、操控系统:离合刹车油门、方向盘、档位、手刹、左右转向灯、远近光灯切换、大灯行车灯、喇叭、雨刮器等保留原车功能改装一应俱全,每一个操作信号采用动作灵活,无阻滞的磁感应非接触式高精度传感机构进行数据分析处理并实时传回计算机,实现图像实时转变。
3、显示系统:采用三个高清显示器组合而成的三联屏,采用高清显卡,5760*1080的超高清分辨率,可视视角大于150°加装VR眼镜或头盔实现虚拟3D显示,仿真实车驾驶视景。。
三、产品参数:
1.驾驶模拟训练器主要模拟车辆驾驶训练及应急避险训练,操作平台硬件与实车相似,系统软件可模拟多种车型。
2.整体系统运行流畅,无明显卡顿情况,系统运算仿真周期不大于100ms;实时性:操控触发到系统显示的时间小于0.1s。
3.符合交通部JT/T378-2014《汽车驾驶培训模拟器》行业标准。
4.使用电源/负荷:单相(220V)/520W。
5.计算机配置:
CPU:I5独立显卡:3G内存:8G硬盘:固态120G
6.外观:
1)外观造型:颜色为军绿色,采用优质钢材与环保型环氧树脂组合而成,具有耐用、无毒无 味、外观表面与汽车烤漆工艺相同的优点。
2)开放式舱体,方向盘、变速机构、手制动、加油踏板、制动踏板、离合器踏板等实装主要操作部件均需要模拟,其外观尺寸、部署相对位置、操作行程,以及操作力度感受与实际基本一致,操纵机件性能工作可靠、操作灵活、低噪音。
3)具有座舱和显示器的互动视景系统,并具有错误驾驶记录和提示功能。互动视景系统应具备图形工作站、显示设备、音响功放等组成,可实现驾驶员前景140度以上视角的屏幕显示。

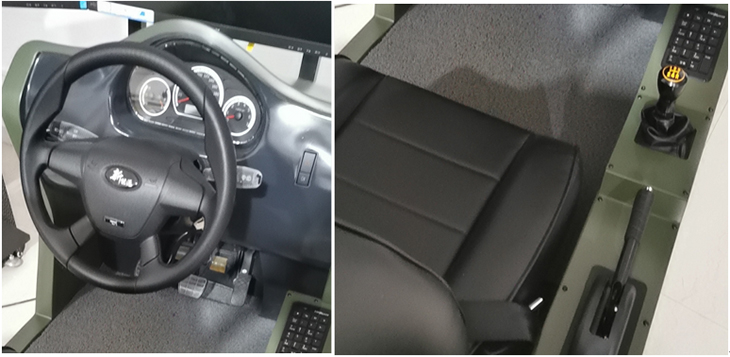

7.转向盘总成:
1)真车方向盘;
2)转向力度切向力:20N-120N范围;
3)内部传动有电机、齿轮、同步轮、光电编码器组成,产生力反馈效果,力感同实车,可自动回位。
8.脚刹、油门、离合总成:
1)采用真车配件,利用电磁感应原理,及拉力、反弹力效果,达到与汽车驻车加速效果一致;
2)脚刹、油门、离合踏板行程、弹力按行业标准(JT/T378-2014)参数标准制定。
9.档位、手刹:
1)手刹操纵杆拉力:20-100N;
2)档位变速杆操纵力:10N-50N。
10.仪表盘:
1)仿真仪表,可实时反馈车速与发动机转速;
2)功能:时速表、转速表、远近光灯、示廓灯、雾灯、左右转向灯、手刹、安全带等信号。
11.组合开关:
1)采用真车配件;
2)主要功能:左转向灯、右转向灯、远光灯、近光灯、雨刷、应急灯、喇叭、点火开关等。
12.座椅 :真车座椅,可调节前座椅后及靠背斜度
13.电子电路:采用非接触式电磁感应原理,避免传感器与硬件之间产生接触与磨损,将电路的使用寿命周期最大化。
14.各开关信号操作通过各精密传感器,数据采集经硬件与模拟教学软件结合,达成上下位机通讯。
15.采用专用小键盘,操作简单、个性。
16.软件具备语音提示、视频教学、评分标准、多模式场景等
①具备驾驶基本知识、交通法规、情况处置等理论知识的模拟考核功能;②对训练场景、天候、车型、科目和训练模式的初始化设置,受训人员进行道路、场地科目等驾驶模拟训练;③考核科目、考试类型及判据的设定,进行道路、场地科目的驾驶考核、成绩评定和管理;④对考核对象基本信息、考核信息的维护与管理。
四、模拟软件:
(1)高速公路:包括收费站(入、停、出)、紧急停车带、进出口匝道、超车道、行车道、隧道、各种交通标牌。
(2)城市道路:含十字路口、丁字路口、非机动车道、公交站台、公共汽车、行人、交通标牌、交警手势;立交桥、吊桥、坡道、环岛、加油站、铁道路口;隐身、炫目、积水;行人乱穿马路、行人滑倒、非机动车乱穿马路、公交车行人上下车。

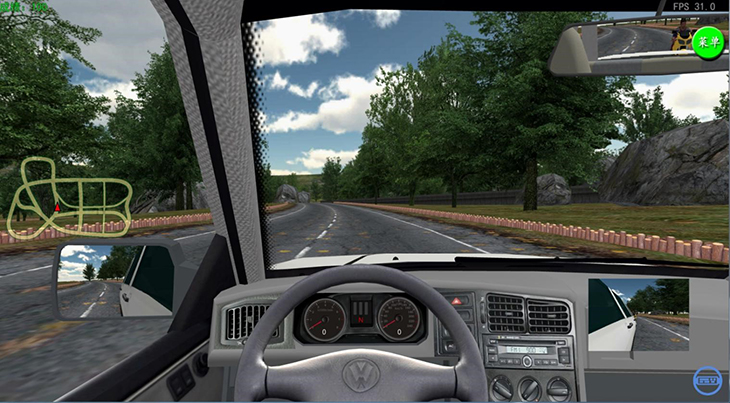

(3)山区道路:驾驶环境复杂,突出坡多、弯多,有侧风,有陡坡长坡、急转弯、溜坡、侧滑(有语音提示)。

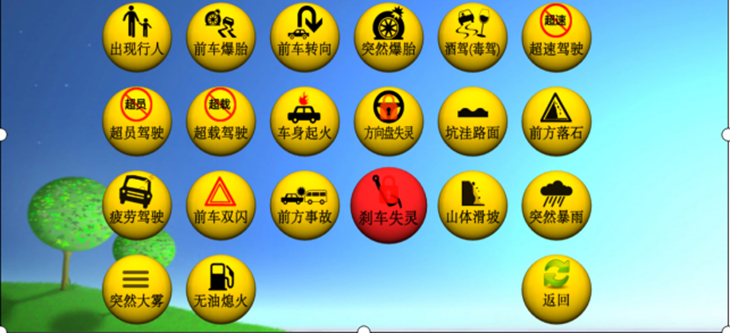

(4)危险场景:视线不清的交通情况下,超车后突然切入他车道引起被超车辆紧急制动;自行车、行人突然横穿马路等八种危险场景。
(5)综合道路:上述1、2、3项道路连贯驾驶。
(6)桂林城市道路、郊区道路、山区道路。
5.天气选择:以上道路白天、黑夜、雪天、雾天、雨天均可选择。
(1)夜间驾驶:视线不良条件下的安全驾驶,重点是灯光变换的使用,危机情况的处置方法;
(2)雨天驾驶:突出道路湿滑、积水时的安全驾驶操作方法、防范汽车侧滑、甩尾的驾驶规范,真实模拟雨点与玻璃的碰撞、视线的渐变、雨刮刮过的效果、车外后视镜的模糊等,雨刮器的使用;雾天驾驶:突出视线不好,近光灯的使用、喇叭的使用及雾天安全驾驶要领;
(3)雪天驾驶:突出冰雪路面的转向、制动与控制车速的操作方法,针对雪天驾驶容易发生汽车侧滑、甩尾情况指出操作要领,真实模拟雪花与玻璃的碰撞、视线的渐变、雨刮刮过的效果、车外后视镜的模糊等,重点是路面的选择、汽车的转向与制动等;
(4)车型选择:轿车、自动档车、货车、客车
6.自学开车:看图像听语音提示教你开车,按《机动车驾驶培训教学与考试大纲》的几个阶段分项自学。
(1)仪表灯光的识别,各种开关的使用.
(2)上下车、安全带、方向盘、油门、离合器、刹车、手制动、加减档的练习
(3)起步、停车
(4)跟车与超车
(5)高速堵车与提示高速
(6)夜间开车灯光使用
(7)实习驾驶
(8)科目练习与考试:
a、理论仿真试题;

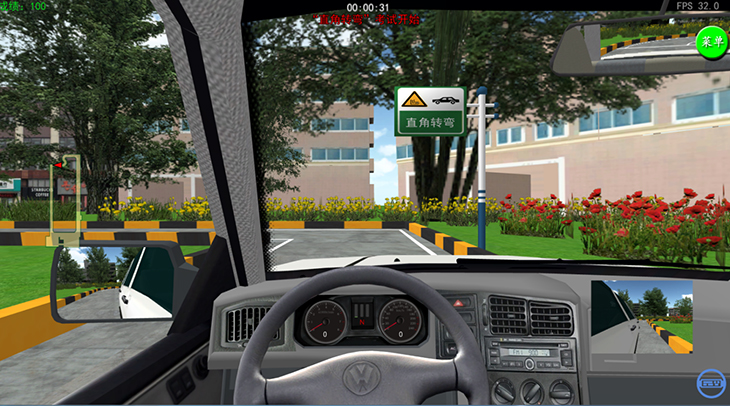

b、场地驾驶的练习(演示)与考试(小型车为倒车入库、 坡道定点停车和起步、侧方停车、曲线行驶和直角转弯五项);
c、科目三的练习与考试(按现行电子路考场的要求);
d、夜间驾驶灯光考试.
7.随机显示:
(1)、车头切换与左右视野扩展.
(2)、俯视图(向导地图)
(3)、驾驶状态
(4)、错误动作语音提示
(5)、成绩明示
(6)、监控回放
(7)、定时训练 交通标志标线

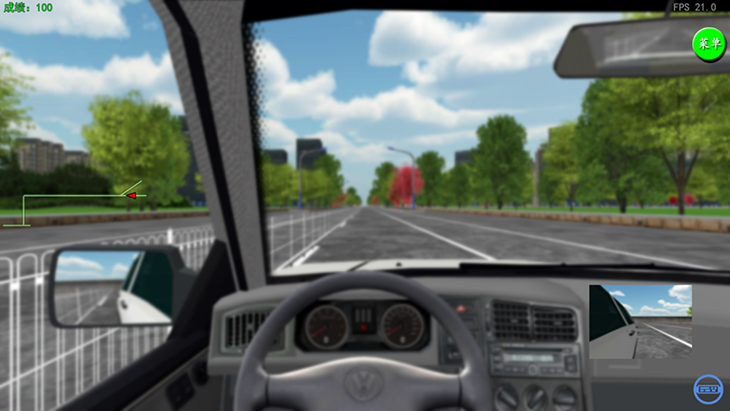

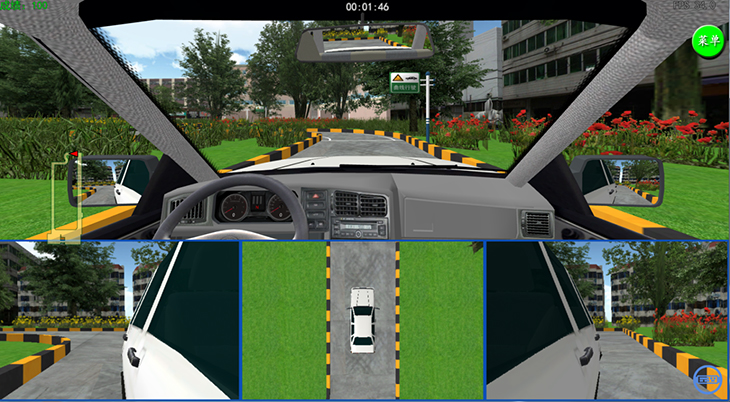

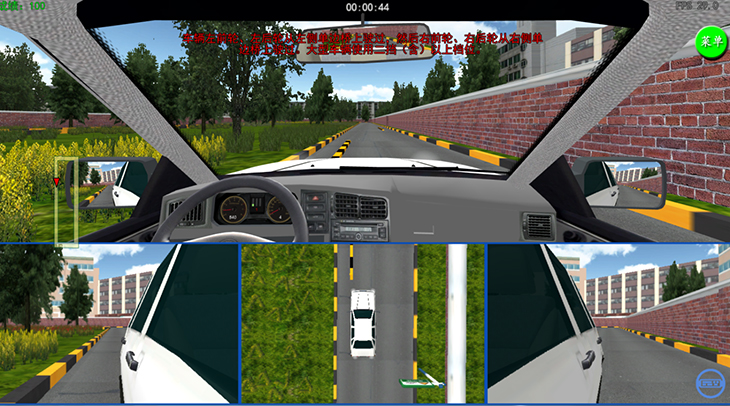

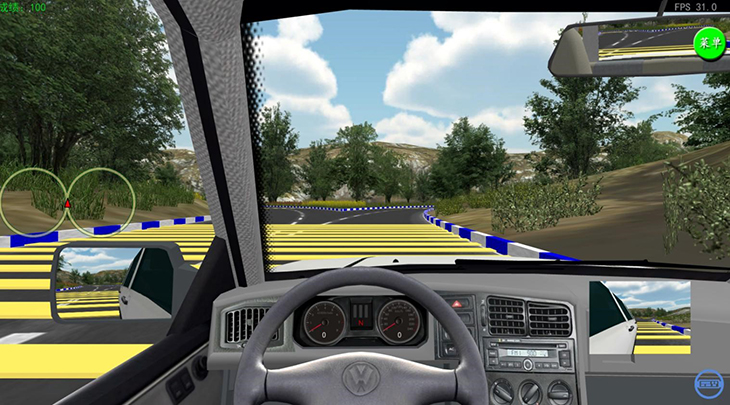

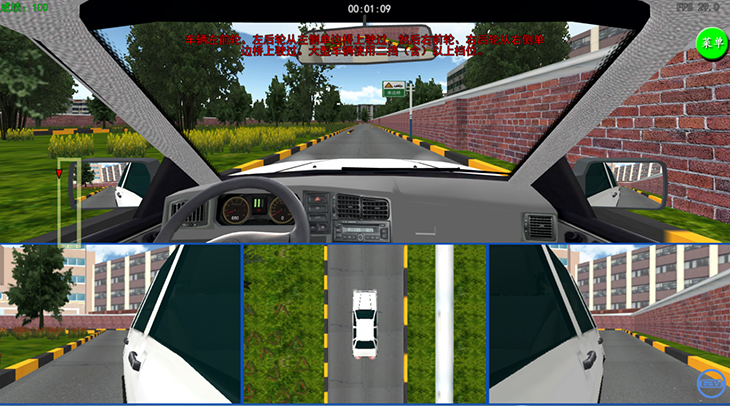

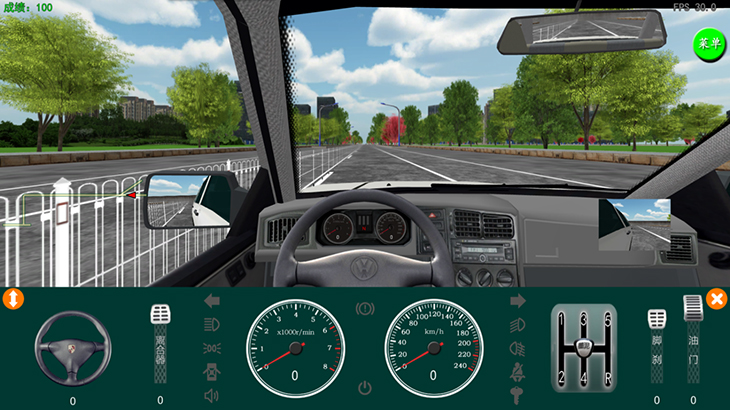

软件截图:
五、定制服务:
提供产品外观、车型、多自由度动感平台及软件等定制服务。
