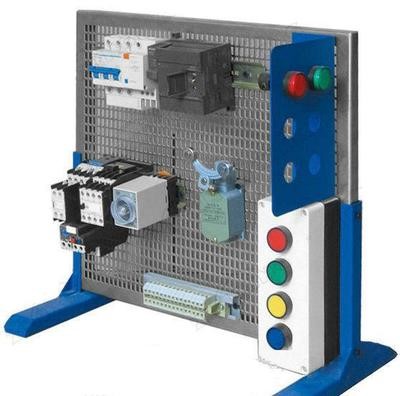

SBWX-WDG维修电工实训网孔板
电工接线,电气接线实训台,维修电工技能实训考核装置吸收了国内国外先进 的优点,充分考虑了实验室的现状和未来的发展趋势,从性能上和结构上进行了创新,布局合理,使用方便灵活。对实验中所涉及的电源、仪器仪表采取可靠保护,同时设置了可靠的人身安全保护体系,该实验装置上装有实训操作网板,网板采用活动结构,可取下安装,装上布线调试。使用方便、安全可靠。能满足学生对电器的安装、接线工艺、电路分析、熟悉机械电气控制线路的实验、故障分析等技能训练的需要,是各大中专院校职业院校实验实训室建设的选择。
一、技术指标及要求:
1、外型尺寸：700 x 600 x 400 mm
2、铁质喷塑结构
二、实训项目
1、照明电路安装
2、单相电度表安装
3、触摸延时路灯电路安装
4、双控楼梯灯电路安装
5、接触器点动电路连接
6.自锁正转控制电路
7、接触器联锁电动机正、反转电路连接
8、按钮联锁的正、反转控制电路连接
9、接触器和按钮双重联锁、反转控制
10、接触器切换的Y/△启动按钮控制电路的连接
11、时间继电器切换的Y/△启动控制电路连接
12．三相异步电动机的两地控制电路
三、实验器材配置清单
序号 |
名称 |
型号 |
数量 |
1 |
实训网板 铁质喷塑 |
1 |
|
2 |
使用说明书 |
1 |
|
3 |
交流接触器 |
CJX2-0910 380V |
3 |
4 |
辅助触头 |
F4-22 |
3 |
5 |
时间继电器 |
ST3P 380V |
1 |
6 |
热继电器 |
JR36-20 |
1 |
7 |
按钮开关盒3位 |
2 |
|
○ |
端子排 |
2 |
|
9 |
灯座 |
1 |
|
10 |
墙壁开关 |
2 |
|
11 |
触摸开关 |
1 |
|
12 |
白炽灯泡 |
220V |
1 |
13 |
180瓦三相异步电动机 |
1 |
|
14 |
低压断路器 |
DZ47-63 3P |
1 |
15 |
熔断器 |
RT18-32 3P |
2 |
16 |
单相电度表电子式 |
1 |
|
17 |
明盒 |
3 |
|
18 |
塑料卡子 |
30 |
|
19 |
螺丝 |
30 |
|
20 |
C型导轨 |
1 |
|
21 |
家用漏电开关 |
DZ18L-20 |
1 |
