电工基础技术实训考核实训室,电工基础技术实训考核装置

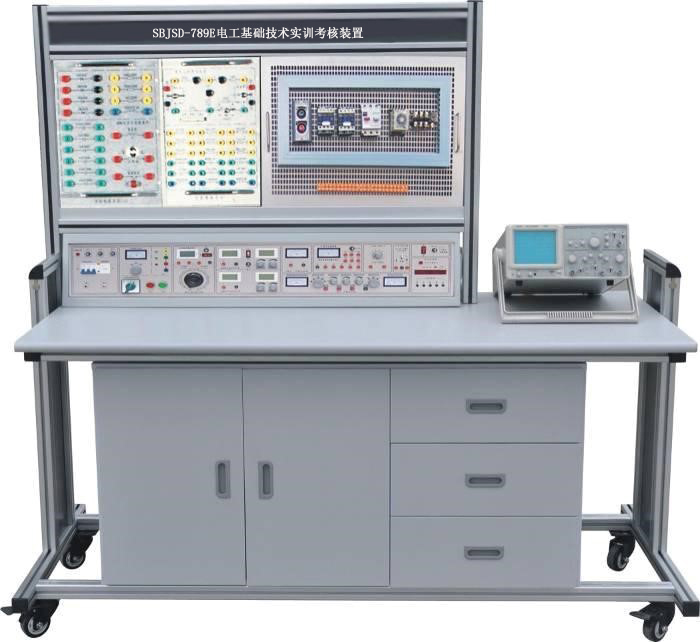

SBJSD-789E电工基础技术实训考核装置

电工基础技术实训考核实训装置是我公司根据教育部"振兴21世纪职业教育课程改革和教材建设规划"的要求，按照职业教育的教学和实训要求而研发的产品，结构合理，实训元器件采用挂箱式，易增加或扩展实训项目，涵盖"电路分析""电工基础""电工学" "电机控制""继电接触控制""电子技术"等课程的实训大纲要求，其适合高等职业院校、技校、职校等实验室新建、扩建、更新换代，为学校迅速开设实训课程提供了理想的。

（参考图）

一、技术性能

1、输入电源：三相四线（或三相五线）～380V±5% 50Hz

2、温度：-10℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、重量：120Kg

5、外形尺寸：1600mm×700mm×1500mm

二、电工基础技术实训考核实训室装置结构

装置由主机箱、实训桌（含磁吸式电子技术实训基座）、电工实训挂箱、电子技术实训电路板模块、移动矮柜、示波器架、网孔板、电气元件、学生凳等组成。实训装置支架与实训桌可组合、可拆装。支架与桌脚一体，铝合金结构，实训挂箱、各实验模块可根据实验需求自由组合放置。

（一）主机箱

主机箱为铁质双层亚光密纹喷塑结构，铝质面板，为实训提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等，具体功能如下：

1、控制及交流电源部分

（1）提供三相固定380V交流电源，电流型电压型漏电开关保护，通过转换开关测量三相输出线电压。

（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。

（3）提供3V、6V、9V、12V、15V、20V、24V低压交流电源，电流1.5A。

（4）提供～220V插座3只，为外部仪器提供工作电源。

（5）配备实训用250V/30W日光灯管及支架一套。250V/30W日光灯管及支架一套置于电源控制箱底部，即不占空间又便于实训状况观察。

（6）日光灯引线端口。

2、直流电源部分

（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。

（2）低压直流稳压电源：±12V、±5V，电流0.5A，有表指示。

3、功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

正弦波输出幅度	≥10V
输出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
频率范围	0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度	电位器调节，正弦波输出具有20db,40db衰减
方波占空比	可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围	100MHz，自动换档

4、仪表部分

（1）真有效值交流数字电压表一只，测量范围：0-500V，0.5级，三位半数显。

（2）真有效值交流数字电流表一只，测量范围：0-2000mA，0.5级，三位半数显。

（3）直流数显电压表一只，测量范围：0-300V，0.5级，三位半数显。

（4）直流数显电流表一只，测量范围：0-2000mA，0.5级，三位半数显。

（5）单相智能型功率、功率因数表

由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值时的取样信号经A/D变换，采用专用DSP计算有功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。

（6）智能型真有效值交流数字毫伏表

1)测量范围：0.2mV～600V, 设置200mV、2V、20V、200V、600V五档量程，具有量程自动切换,超量程自动报警功能。

2)2.7寸TFT液晶屏显示四位测量值。

3)测量精度：±0.5%+5。

4)频率范围：10Hz～600KHz。

5)输入阻抗：1MΩ，输入电容≤30pF。

6)抽样率：5次/秒

7)工作温度范围：-20℃～+50℃。

8)上位机具有实时监视及关断功能。

9)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

（二）实训挂箱及配件

1、DGJ-01 直流电路基本原理挂箱（一）

1）．电工仪表的使用与测量误差的计算

2）．减少仪表测量误差的方法

3）．伏安法测电阻

4）．电源外特性的测定

5）．电阻的串并混联

6）．电流表工作原理

7）．电压表工作原理8）．欧姆表工作原理

2、DGJ-02 直流电路基本原理挂箱（二）

1）．负载获得最大功率的条件

2）．电阻与温度的关系：用伏安法没出灯丝在不同电压下的阻值

3）．基尔霍夫第一定律

4）．基尔霍夫第二定律

5）．电路中电位的测量

6）．楼梯开关两地控制

7）．电压控制电流源

8）．电压控制电压源

3、DGJ-03 交流与磁电路电路基本原理挂箱（三）

1）．串并联电路

2）．电容器的串并混联电路

3）．电容C在交直流中的作用

4）．单相交流电路5）．日光灯电路的连接

6）．提高功率因数的方法

7）．交流电路参数的测量

8）．正弦交流电路中RLC元件的特性

9）．电焊变压器原理

10）．变压器空载实验

11）．变压器有载实验

12）．交流互感器原理

13）．电压互感器原理

14）．磁耦合线圈的反接

15）．磁耦合线圈的顺接

4、DGJ-04 交流三相负载挂箱（四）

1）．三相负载星形联接

2）．三相负载三角形联接

3）．星形和三角形电路的等效互换

4）．星形和三角形互换

5、DGJ-05 基本定律定理挂箱（五）

1）．谐振电路

2）．RC选频网络

3）．一阶RC电路的过渡过程

4）．一阶RL电路的过渡过程

5）．二阶电路的响应

6）．RL串联电路

7）．RC串联电路

8）．RCL并联电路

9）．电感在交直流中的作用

10）．通电断电自感现象

（三）网孔板及电气元件

网孔板及电气控制元器件（网孔板1块，三相闸刀1把，交流接触器3只，时间继电器1只，热继电器1只，3H按钮2只，接线端子排20孔，指针式直流微安表一只，量程100uA，精度1.5级）。

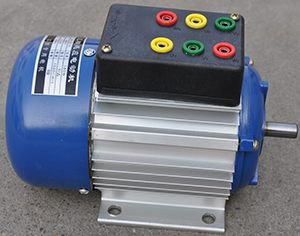

（四）三相交电机1台：380V/180W，铝质外壳。

（五）电子实训电路板模块

实训电路板模块由PCB面板与磁吸固定机构组成，每个实训项目配一块独立实训电路板模块；共有131个独立封装实训电路板模块，实训电路板设有参数测试点、故障设置开关，实训电路板PCB面板表面清爽、实训电路及符号线条清晰、表面耐磨损、元件更换容易；面板上标志的元件电路符号采用最新国家标准，具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座，导线装有弹性插头可在模块上面插接，以保证可靠连接进行各种实训；实训时可根据实训内容和技能训练的需要，选取相应实训电路板模块等。

实训电路板模块配有公共实训基座，公共实训基座与实训电路板模块磁吸固定机构相配套，实训时只需把实训电路板模块放置公共实训基座上即可牢固吸附在公共实训基座上，然后做所需实训项目。公共实训基座结构符合人体工程学设计，实训操作方便，科学合理。

（六）实训桌结构：

实训桌规格为1600（长）*700（宽）*1500（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。

实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根铝型材，组成电气实验挂箱支架。支架与电气控制实验挂箱配套，上下方便，左右移位自如。

（七）储存柜：配备储存柜，存放实训模块及工具，实训模块存放区配硬质成型海绵，放置模块不易损坏，各区域标有模块名称，存取方便；储存柜底部4只高强度万向可制动PU脚轮，方便移动。

序号	名称	每台数量	单位	备注
1	主机箱	1	套
2	实训桌	1	张	含电气实训屏
3	学生凳	2	张
4	储存柜	1	个
5	示波器架	1	个
6	电工器材配备	1	套	见表一
7	电子器材配备	1	套	见表二
8	实验说明书	1	套	指导学生实训

序号	名称	单位	数量	备注
1	电工部分实训挂箱	块	1	01	直流电路基本原理一
		块	1	02	直流电路基本原理二
		块	1	03	基本定律实验
		块	1	04	交流/磁路基本原理
		块	1	05	灯箱负载
2	三相异步电机	台	1	SBDJ00	三相鼠笼异步电动机AC380V
3	电工部分电气元件	套	1	网孔板1块，三相闸刀1把，交流接触器4只，时间继电器1只，热继电器1只，铁壳按钮2只，接线端子20孔，指针式直流微安表一只，量程100uA，精度1.5级）。
4	工具	套	1	尖嘴钳1把，-字螺丝刀1把，+字螺丝刀1把，剥线钳1把。
5	电工连线	套	1	10根：长1000mm 黄2条、绿2条、红2条、黑2条、蓝2条 20根：长500mm 黄4条、绿4条、红4条、蓝4条、黑4条。叠插线：长1000mm10根电流插头线1根

序号	实训电路板模块名称	序号	实训电路板模块名称
1	二极管的正向特性电路模块	67	反向输入求和运算电路模块
2	二极管的反向特性电路模块	68	反向运算基本电路模块
3	二极管的开关特性电路模块	69	基本带通滤波电路模块
4	二极管嵌位器电路模块	70	基本同相运算电路模块
5	二极管限幅器电路模块	71	矩形波振荡器电路模块
6	恒流源电路模块	72	双端输入求和运算器电路模块
7	恒压源电路模块	73	双限比较电路模块
8	三极管的输入输出特性电路模块	74	同相输入保护措施电路模块
9	三极管基本放大器性电路模块	75	同相输入求和运算电路模块
10	三极管开关特性电路模块	76	同相运算放大器电路模块
11	三极管实用电路电路模块	77	变压整流滤波电路&倍压整流电路
12	三极管限幅器电路模块	78	电子调压器
13	并联电流负反馈电路&射极输出电路模块	79	电子滤波器电路模块
14	并联电压负反馈电路模块	80	晶闸管触发可控硅电路模块
15	串联电流负反馈电路&串联电压负反馈电路模块	81	连续可调稳压电源电路模块
16	带负载单极小信号电压放大电路模块	82	桥式整流稳压电路模块
17	低频小信号放大器电路模块	83	三端集成稳压电路模块
18	电压负反馈偏置电路模块	84	三端可调集成稳压电路模块
19	用电阻提高发射极电路模块	85	稳压电源软启动电路模块
20	用负反馈消除自激振荡电路模块	86	阻容二极管触发可控硅电路模块
21	用稳压管提高发射极电位电路模块	87	TTL与门电路模块
22	自举射极输出电路模块	88	TTL非门电路模块
23	OTL功率放大器电路模块	89	TTL或门电路模块
24	OTL互补对称放大器电路模块	90	TTL与非门电路模块
25	差动放大器电路模块	91	对称式多谐振荡器电路模块
26	差动输入单端输出电路模块	92	二极管“非”门电路模块
27	差动输入运算放大器电路模块	93	二极管“或”门电路模块
28	单管小信号放大器电路模块	94	二极管“与”门电路模块
29	场效应管分压式自偏压电路模块	95	三极管“非门”电路模块
30	射极跟随器电路模块	96	三极管“或非门”电路模块
31	双管两级放大器&结型场效应管放大器电路模块	97	三极管多谐振荡器电路模块
32	用电容衰减高频电压电路模块	98	与或非电路电路模块
33	长尾式差动放大器电路模块	99	8421编码器电路模块
34	RC桥式振荡器电路模块	100	8421译码器电路模块
35	RC移相振荡器电路模块	101	D触发器电路模块
36	变压器反馈震荡器电路模块	102	JK触发器电路模块
37	电感式振荡器电路模块	103	RS触发器电路模块
38	电容三点式振荡器电路模块	104	加减法计数器电路模块
39	矩形波震荡器电路模块	105	七段译码器电路模块
40	锯齿波震荡器电路模块	106	同步十进制计数器电路模块
41	石英晶体振荡器电路模块	107	循环多谐振器电路模块
42	双T选项网络电路模块	108	与非门功能的测试电路模块
43	音频振荡器电路模块	109	CMOS驱动TTL电路模块
44	正弦波余弦波振荡器电路模块	110	TTL驱动CMOS电路模块
45	正弦波震荡器电路模块	111	单稳态电路模块
46	差动放大器基本电路& 恒流源差动放大器电路模块	112	进位计数器电路模块
47	单端输入单端输出&差动输入双端输出电路模块	113	时基电路模块
48	恒压源恒流源电路模块	114	同步时序电路模块
49	集成功率放大器电路模块1	115	运放电路模块
50	集成功率放大器电路模块2	116	增减计数器电路模块
51	三管OTL互补对称放大器电路模块	117	AD转换器电路模块
52	双电源差动放大器电路模块	118	DA转换器电路模块
53	四管OTL互补推挽功率放大器电路模块	119	并联稳压电源电路模块
54	电容隔直特性电路模块	120	串联型开关稳压电源电路模块
55	分压式电流负反馈偏置电路模块	121	具有放大环节的稳压电源电路模块
56	共发射极电路模块	122	电子报警器电路模块
57	共基极电路模块	123	电子门铃电路电路模块
58	共集电极电路模块	124	光控电路电路模块
59	共漏极放大电路模块	125	光控电路开关电路模块
60	共源极放大电路模块	126	航标灯电路模块
61	共栅极放大电路模块	127	家用台灯调光电路模块
62	三极管的伏安特性电路模块	128	排风扇自动启闭电路模块
63	三极管基本放大原理电路模块	129	闪光灯电路模块
64	二极管稳定工作点电路模块	130	温控电路模块
65	热敏电阻稳定工作点电路模块	131	音乐门铃电路模块
66	反向输入保护措施电路模块
