SBGL-528DB电工基本技能实验装置
一、产品的特点：
电工基本技能实验装置,电工基本技能实验设备,具有较完善的安全保护措施，较齐全的功能。电工、电气控制实验器件采用适应性强的模块式挂箱；在实验屏上完成实验，实验方法灵活，动手能力强，实验连线接点接触可靠，符合不同深度，不同广度的教学要求。数电、模电在九孔通用电路板挂箱上完成，根据实验复杂程度选取挂箱个数，根据实验电路在通用电路板上拼插实验电路，实验元件制成透明创新模块，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖结合采用较科学的压卡式结构，维修、更换元件拆装方便。该实验台结构合理，学校可随时按需要增添新的模块挂箱，灵活、经济。
二、适用范围：
适用于高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电路分析、模拟电子技术、数字电路设备等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。
三、实验台、实验屏和实验操作桌结构及功能：
1、实验台构成与性能
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～250V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。
B组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10－2，负载稳定度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
1.1.3实验室智慧用电安全控制系统功能要求（共1套）
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
1）、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！
2）、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。
3）、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关！
4）、后台系统：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间！
提供有效、权威的证明文件，证实该产品的可靠、安全、先进性
1.2功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
|
正弦波输出幅度 |
≥10V |
|
输出阻抗 |
50Ω |
|
失真度 |
<1%（0.1HZ-- 1KHz） |
|
频率范围 |
0.1HZ～3MHz，采用键盘直接输入数字设定频率 |
|
输出幅度 |
电位器调节，正弦波输出具有20db,40db衰减 |
|
方波占空比 |
可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。 |
|
频率计最高测量范围 |
100MHz，自动换档 |
1.3单次脉冲:每次可输出一对正负脉冲。
1.4音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.5七段译码器：3组七段译码器及对应译码显示数码管。
1.6绝缘电阻：>5MΩ
1.7漏电保护：漏电动作电流≤30MA
２、实验屏：
2.1外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～1000uA。
2.2外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～10mA。
2.3外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～100mA。
2.4外测直流电流表：精度０.５级，三位半数字式显示，测量范围０～1000mA。
2.5外测交流电流表：精度０.５级，三位半数字式显示，测量范围０～100mA。
2.6外测交流电流表：精度０.５级，三位半数字式显示，测量范围０～1000mA。
2.7四路电流插座：与配备的电流插头配套使用，在实验中实现一表多测。
2.8指针式功率因数表：外测实验电路功率因数，2.5级。
2.9指针式±100uA电流表，1.5级，外测。
2.10指针10mA电流表，1.5级，外测。
2.11实验变压器：100W，220V/36V+110V，接线端已由面板接线柱引出，实验方便。
2.12日光灯照明、实验二用电路：由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出，镇流器、日光灯、启动器已装在实验屏内。
2.13实验屏中部：实验模块挂箱实验时安放位置。挂箱调换，安放方便。
3、实验操作桌：加强型双面防火板制成，不变形、不褪色，造型美观大方，左右有抽屉，存放工具，下边为存放柜，用于存储元器件。
三、构成与配备

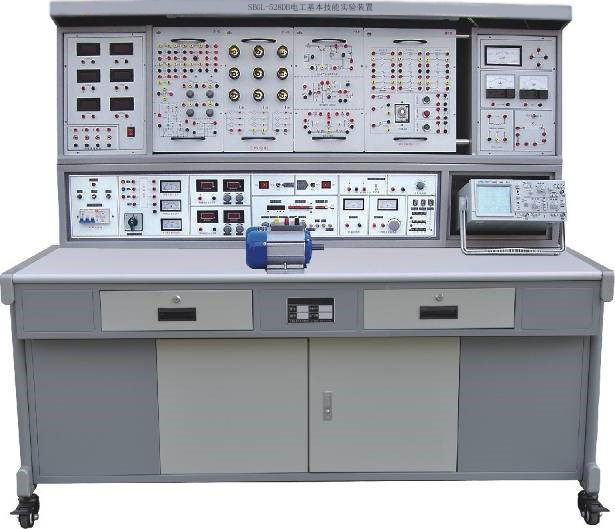

（1）构成：实验装置由实验屏、实验模块挂箱、实验台、实验操作桌构成。一台二座，规格：160×70×172cm。
1、实验屏：左侧为测量电表及电流插座，右测为实验变压器，日光灯实验电路、功率因数表等，中部为实验时放置挂箱。
2、实验台：由电源、信号源、安全保护装置构成。
3、实验操作桌：桌面实验时放置实验器件，下部为储存柜储存实验器件用。
4、实验模块挂箱：
01.电流源-电压源转换电路、受控源特性实验电路、直流实验电路组成。
02 .由常用分立元件，RC选频网络测定单元组成。
03 .三相负载
10 .数电、模电九孔万能实验电路板一、二单元：电路板进口由ABS注塑而成，背面装有压铸而 成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。
（2）器材配备(1台2座)：
1台180W三相电动机，40根叠插式实验连接线，1套工具，2张学生凳。
（3）1套数电、模电实验所需电阻、电位器、电感、电容、变压器、传感器、集成座等透明创新模块（元件已装在单元盒内），创新实验元件模块盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装方便。
（4）用户自备器材：示波器（型号不限），功率表，滑线变阻器，毫伏表。
五、设备配置清单（以80座为例）
|
NO |
配置名称 |
型号规格 |
单位 |
数量 |
备注 |
|
1 |
实验屏 |
|
台 |
40 |
|
|
2 |
实验桌 |
|
个 |
40 |
|
|
3 |
学生凳 |
|
个 |
80 |
|
|
4 |
实训挂箱 |
01直流实验电路组成 |
块 |
40 |
|
|
02常用分立元件/RC选频网络测定单元 |
块 |
40 |
|
||
|
03三相负载 |
块 |
40 |
|
||
|
04继电控制一单元 |
块 |
40 |
|
||
|
05继电控制二单元 |
块 |
40 |
|
||
|
10数电、模电九孔万能实验电路板 |
块 |
80 |
电路板进口由ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。 |
||
|
5 |
模电数电创新实验透明模块 |
|
套 |
40 |
见表一 |
|
6 |
交流电机 |
380V/180W |
台 |
40 |
|
|
7 |
绝缘皮 |
|
张 |
40 |
|
|
8 |
实验专用导线 |
|
套 |
40 |
红、黄、绿、兰、黑各10根 |
表一 模电数电创新实验透明模块配置清单(每套)
|
创新实验透明模块 名 称 |
型 号 |
数 量 |
备 注 |
|
电 阻 |
4Ω |
1 |
2W |
|
电 阻 |
5.1Ω |
2 |
2W |
|
电 阻 |
8Ω |
1 |
2W |
|
电 阻 |
10Ω |
1 |
2W |
|
电 阻 |
16Ω |
1 |
2W |
|
电 阻 |
20Ω |
1 |
1W |
|
电 阻 |
30Ω |
1 |
1W |
|
电 阻 |
51Ω |
2 |
1W |
|
电 阻 |
75Ω |
1 |
1W |
|
电 阻 |
100Ω |
2 |
1/8W |
|
电 阻 |
120Ω |
1 |
1/8W |
|
电 阻 |
150Ω |
1 |
1/8W |
|
电 阻 |
200Ω |
1 |
1/8W |
|
电 阻 |
240Ω |
1 |
1/8W |
|
电 阻 |
300Ω |
2 |
1/8W |
|
电 阻 |
330Ω |
1 |
1/8W |
|
电 阻 |
470Ω |
1 |
1/8W |
|
电 阻 |
510Ω |
2 |
1/8W |
|
电 阻 |
620Ω |
1 |
1/8W |
|
电 阻 |
650Ω |
1 |
1/8W |
|
电 阻 |
1K |
2 |
1/8W |
|
电 阻 |
1.5K |
1 |
1/8W |
|
电 阻 |
2K |
2 |
1/8W |
|
电 阻 |
2.4K |
2 |
1/8W |
|
电 阻 |
2.7K |
1 |
1/8W |
|
电 阻 |
3K |
2 |
1/8W |
|
电 阻 |
3.3K |
1 |
1/8W |
|
电 阻 |
3.9K |
1 |
1/8W |
|
电 阻 |
4.3K |
1 |
1/8W |
|
电 阻 |
4.7K |
2 |
1/8W |
|
电 阻 |
5.1K |
3 |
1/8W |
|
电 阻 |
6.8K |
2 |
1/8W |
|
电 阻 |
7.5K |
1 |
1/8W |
|
电 阻 |
9.1K |
1 |
1/8W |
|
电 阻 |
10K |
5 |
1/8W |
|
电 阻 |
13K |
2 |
1/8W |
|
电 阻 |
15K |
1 |
1/8W |
|
电 阻 |
20K |
2 |
1/8W |
|
电 阻 |
30K |
1 |
1/8W |
|
电 阻 |
36K |
1 |
/8W |
|
电 阻 |
39K |
1 |
1/8W |
|
电 阻 |
47K |
1 |
1/8W |
|
电 阻 |
51K |
1 |
1/8W |
|
电 阻 |
68K |
1 |
1/8W |
|
电 阻 |
100K |
2 |
1/8W |
|
电 阻 |
150K |
1 |
1/8W |
|
电 阻 |
200K |
2 |
1/8W |
|
电 阻 |
300K |
1 |
1/8W |
|
电 阻 |
470K |
1 |
1/8W |
|
电 阻 |
510K |
1 |
1/8W |
|
电 阻 |
1M |
1 |
1/8W |
|
电 位 器 |
470Ω |
1 |
1/2W |
|
电 位 器 |
1K |
2 |
1/2W |
|
电 位 器 |
4.7K |
1 |
1/2W |
|
电 位 器 |
10K |
1 |
1/2W |
|
电 位 器 |
47K |
1 |
1/2W |
|
电 位 器 |
100K |
1 |
1/2W |
|
电 位 器 |
470K |
2 |
1/2W |
|
电 位 器 |
1M |
1 |
1/2W |
|
电解电容 |
0.1uF |
1 |
16V |
|
电解电容 |
4.7uF |
1 |
16V |
|
电解电容 |
10uF |
3 |
16V |
|
电解电容 |
33uF |
1 |
16V |
|
电解电容 |
47uF |
2 |
25V |
|
电解电容 |
100uF |
3 |
35V |
|
电解电容 |
220uF |
1 |
35V |
|
电解电容 |
470uF |
1 |
35V |
|
瓷片电容 |
300P |
1 |
63V |
|
瓷片电容 |
1000P |
2 |
63V |
|
瓷片电容 |
4700P |
1 |
63V |
|
瓷片电容 |
0.01uF |
3 |
63V |
|
瓷片电容 |
0.1uF |
2 |
63V |
|
瓷片电容 |
0.47uF |
1 |
63V |
|
瓷片电容 |
1uF |
1 |
250V |
|
瓷片电容 |
2uF |
1 |
250V |
|
音频输入变压器 |
|
1 |
|
|
音频输出变压器 |
|
1 |
|
|
变 压 器 |
220/6V.6V.24V |
1 |
8W |
|
电 感 |
8Ω |
1 |
|
|
电 感 |
390UH |
1 |
|
|
二 极 管 |
4007 |
4 |
|
|
二 极 管 |
2AP9 |
1 |
|
|
发光二极管 |
|
2 |
|
|
稳压二极管 |
2CW54 |
2 |
|
|
稳压二极管 |
2CW76 |
1 |
|
|
光敏二极管 |
|
1 |
|
|
晶 振 |
10M |
1 |
|
|
场效应管 |
3DJ6 |
1 |
|
|
单 结 管 |
BT33 |
1 |
|
|
晶 闸 管 |
KP1 |
1 |
|
|
三 极 管 |
3DG6 |
2 |
|
|
三 极 管 |
3DG12 |
2 |
|
|
三 极 管 |
3AX31 |
1 |
|
|
三 极 管 |
3DA1 |
1 |
|
|
三端稳压 |
7805 |
1 |
|
|
指示灯(信号灯) |
|
1 |
12V |
|
开 关 |
|
2 |
|
|
喇 叭 |
8Ω/0.2W |
1 |
|
|
继 电 器 |
6V |
1 |
|
|
电平开关和逻辑电平指示 |
|
2 |
16位 |
|
集 成 座 |
14脚 |
4 |
|
|
集 成 座 |
16脚 |
2 |
|
|
集 成 座 |
20脚 |
1 |
|
|
集 成 座 |
28脚 |
1 |
|
|
互 感 线 圈 |
|
1 |
|
|
定 时 器 |
NE555 |
1 |
|
|
集 成 运 放 |
UA741 |
2 |
|
|
功率放大 器 |
LA4101 |
1 |
|
|
集 成 运 放 |
UA741 |
2 |
|
|
集 成 运 放 |
UA741 |
2 |
|
|
数模转换器 |
DAC0832 |
1 |
|
|
模数转换器 |
ADC0809 |
1 |
|
|
TTL与非门 |
74LS00 |
1 |
|
|
TTL集电极开路与非门 |
74LS03 |
1 |
|
|
TTL非 门 |
74LS04 |
1 |
|
|
TTL与 门 |
74LS08 |
1 |
|
|
TTL三输入与门 |
74LS11 |
2 |
|
|
TTL四输入与非门 |
74LS20 |
1 |
|
|
TTL或 门 |
74LS32 |
1 |
|
|
TTL触发器 |
74LS74 |
2 |
|
|
TTL异或门 |
74LS86 |
1 |
|
|
JK触发器 |
74LS112 |
1 |
|
|
缓 冲 器 |
74LS125 |
1 |
|
|
译 码 器 |
74LS138 |
2 |
|
|
数据选择器 |
74LS153 |
1 |
|
|
计 数 器 |
74LS160 |
2 |
|
|
计 数 器 |
74LS161 |
1 |
|
|
D触发器 |
74LS175 |
1 |
|
|
加减计数器 |
74LS192 |
2 |
|
|
移位寄存器 |
74LS194 |
1 |
|
|
计 数 器 |
74LS196 |
3 |
|
|
CMOS与非门 |
CD4011 |
1 |
|
|
条形磁铁 |
|
1 |
|
|
铁棒 |
|
1 |
|
