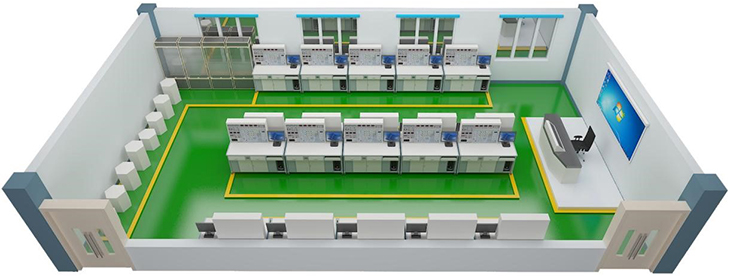

理实一体化教室、电工电子技术实验台

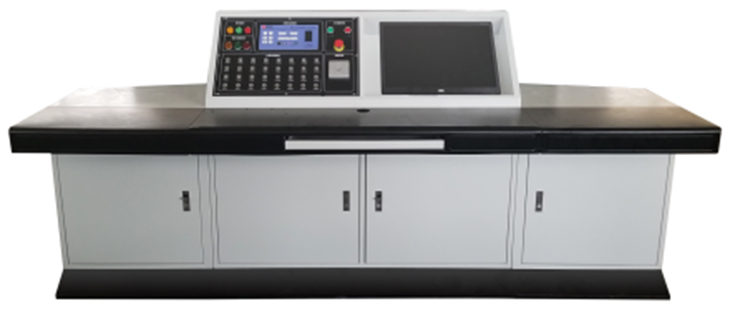

SBKZT-01一体化多媒体示教控制系统
（一）、产品概述：
理实一体化教室设备是根据实训室教学管理的要求而设计开发的多媒体示教控制系统。系统采用梯形形设计。配有实验室电源控制系统、多媒体系统、老师豪华椅子。
（二）、技术参数:
工作电源：三相五线 380V±5％ 50Hz
安全保护：漏电保护（动作电流≤50mA），过流保护
规格尺寸：2400×750×1080mm
额定功率：<11KW（12台为例）
环境温度：－10℃ ～40 ℃
相对湿度：<85%
设备重量：180Kg
（三）、产品结构:
桌身部分：钢质喷塑，颜色搭配美观。可放置各种多媒体器材：视频展示台、功放、DVD、计算机、中央控制系统等,并设置各种穿线孔位，设计科学，使用方便。
桌面部分：钢质喷塑，桌边圆弧型设计，表面铺设防静电绝缘皮。
实训屏部分：采用优质钢板斜面设计精加工，面板采用优质铝板，彩色喷绘工艺，颜色协调、设计合理。主控电源、主控器材、控制电源等布局科学操作方便。
（四）、基本配置：
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
备注 |
|
1 |
电脑主机 |
|
套 |
1 |
用户自备 |
|
2 |
显示器 |
液晶21吋 |
台 |
1 |
|
|
3 |
主电源控制系统 |
|
套 |
1 |
|
|
4 |
教师椅 |
五轮转椅 |
把 |
1 |
|
|
示教多媒体控制系统 |
|||||
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
备注 |
|
1 |
投影机 |
爱普生CB-X05 |
台 |
1 |
|
|
2 |
通用投影机吊架 |
500-1000mm可调 白色 |
套 |
1 |
|
|
3 |
电动投影幕布 |
120寸 |
块 |
1 |
|
|
4 |
展台 |
东裕 DYU-8313 |
台 |
1 |
|
|
5 |
无线话筒 |
Hi-vobo HR666 |
对 |
1 |
|
|
6 |
有线鹅颈话筒 |
Hi-vobo H5 |
个 |
1 |
|
|
7 |
功率放大器 |
Hi-vobo H150=200W+200W |
台 |
1 |
|
|
8 |
音箱 |
Hi-vobo D100C 10寸 |
对 |
1 |
含吊架 |
|
9 |
前级效果器 |
Hi-vobo HD830 |
台 |
1 |
|
|
10 |
专业音箱线(发烧线) |
|
米 |
40 |
|
|
多媒体资源 |
|||||
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
备注 |
|
1 |
配套资源库 |
|
套 |
1 |
见附件1 |
|
2 |
在线教育课程开放平台 |
|
套 |
1 |
见附件2 |
SBDG-5型电工电子技术实验台
电工电子技术实验装置是本公司在总结国内电工实验设备基础上采用成熟的技术推出的新型实验装置，综合了目前我国大学本科、专科、中专及职校"电路分析"、"电工基础"、"电工学" 等课程实验大纲的要求而研制，特别适用于大学本科院校现有实验设备的更新换代、新建或扩建实验室，迅速开设实验课提供了理想的实验设备。
一、功能
1、电工电子技术实验台可提供实验所需的交流电源、低压直流电源、可调恒流源、函数信号发生器（含频率计）、受控源、交直流测量仪表（电压、电流、功率、功率因数）、各实验挂箱及电机等。
2、能完成"电工基础"、"电工学"中的叠加、戴维南、双口网络、谐振、选频及一、二阶电路等实验。
3、能完成"电路分析"、"电工学"中的单相、三相、日光灯、变压器、互感器及电度表等实验。
4、能完成"电机控制"、"继电接触控制"及"电力拖动"等课程实验。
5、能完成"数字电路"、"模拟电路"等实验。
二、技术性能
1、输入电源：三相四线(或三相五线) 380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、外形尺寸：167×73×153cm3
4、装置容量：＜1.5KVA
三、电工电子技术实验装置的配备
电工电子技术实验装置主要由电源仪器控制屏、实验桌、实验挂箱及三相鼠笼电机等组成。
(一)SBDG-01电源仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、直流电源、恒流源、受控源、数控信号源及各种测试仪表等。具体功能如下：
1、主控功能板
1.1 三相0～450V及单相0～250V连续可调交流电源。配备一台三相同轴联动自耦调压器，规格为1.5KVA/0～450V，克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关可分别指示三相电网电压和三相调压输出电压。
1.2 提供两路低压稳压直流0.0～30V/1A连续可调电源，配有数字式电压表指示输出电压，电压稳定度≤0.3%，电流稳定度≤0.3%，设有短路软截止保护和自动恢复功能。
1.3 提供一路0～500mA连续可调恒流源，分2mA、20mA、500mA三档，负载稳定度≤5×10-4 ，额定变化率≤５×10-4 ，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。
1.4 设有照明220V/30W日光灯一盏，供实验照明用；还设有220V/30W的日光灯灯管一支，将灯管的四个头引出以供实验用。
1.5 设有真有效值交流数字电压表一只，测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。
2、信号源功能板
采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围100MHz，自动换档。
单次脉冲输出：每按一次按键即可输出一组正负脉冲； 3、仪表、受控源功能板
3.1 智能交流数字电压表
交流数字电压表1只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-500V，频率范围：10Hz-20Hz。手动量程为：10V、100V、500V。测量精度为0.5级。具有数据存储与查询功能。
3.2智能交流数字电流表
交流数字电流表1只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-5A，频率范围：10Hz-20Hz。手动量程为：100mA、1A、5A。测量精度为0.5级。具有数有数据存储与查询功能。
3.3 直流数显电压表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-200V。手动量程为：2V、20V、200V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
3.4 直流数显毫安表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
3.5 受控源CCVS、VCCS两路，打开电源开关，CCVS、VCCS两路受控源即可工作，通过适当的连接，即可获得VCVS、CCCS受控源的功能。此外，还设有±12V两路直流稳压电源，并有发光管指示。
4、控制屏挂置挂件的具体方法
控制屏正面右边设有一个74×48.5cm2 的大凹槽，能容纳两个大挂箱和一个小挂箱。凹槽上、下边各设有六个螺柱，左右两边挂置大的挂箱，中间挂置小的挂箱。挂箱与控制屏采用螺母固定，易于装卸和运输。
(二)SBDG-02实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料。右边设有放置示波器用的可拆卸搁板。
(三)实验组件挂箱
1、SBDG-03电路基础实验箱
提供基尔霍夫定律（可设置三个典型故障点）、叠加原理（可设置三个典型故障点）、戴维南定理、诺顿定理、二端口网络、互易定理、R、L、C串联谐振电路（L用空心电感）、R、C串并联选频电路及一阶、二阶动态电路等实验。各实验器件齐全，实验单元隔离分明，实验线路完整清晰，验证性实验与设计性实验相结合。
2、SBDG-04交流电路实验箱
提供单相、三相负载电路、日光灯、变压器、互感器及电度表等实验。负载为三个完全独立的灯组，可连接成Y或△两种三相负载线路，每个灯组均设有三个并联的白炽灯罗口灯座(每组设有三个开关控制三个负载并联支路的通断)，可插60W以下的白炽灯九只，各灯组设有电流插座；日光灯实验器件有30W整流器、电容器（1uF/500V、2.2uF/500V、4.7uF/500V）、启辉器及短接按钮；互感线圈一组，实验时临时挂上，两个空心线圈L1 、L2 装在滑动架上，可调节两个线圈间的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根及非导磁铝棒一根；电度表一只，规格为220V、3/6A，实验时临时挂上，其电源线、负载线均已接在电度表接线架的接线柱上，实验方便；铁芯变压器一只（50VA、36V/220V），原副边均设有保险丝便于电流的测试，可进行变压器原、副绕组同名端判断及变压器应用等实验。
3、SBDG-05元件箱
设有三组高压电容（每组1uF/500V、2.2uF/500V 、4.7uF/500V高压电容各一只），用以改变功率因数实验；提供实验所需的各种元件，如电阻、二极管、发光管、稳压管、电位器及12V灯泡等,还提供十进制可调电阻箱，阻值为0～99999.9Ω/2W。
4、SBDG-06单相智能功率、功率因数表
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储测量数据，供随时查阅。
5、SBDG-09真有效值交流数字毫伏表
能够对各种复杂波形的有效值进行精确测量，电压测试范围0.2mV～600V（有效值），测试基本精度达到±1%，量程分200mV、2V、20V、200V、600V五档，直键开关切换，三位半数字显示，每档均有超量程告警、指示及切断总电源功能。频率测试范围10Hz～600KHz，输入阻抗1MΩ，输入电容≤30pF。
6、SBDG-10受控源(四路)、回转器、负阻抗变换器
提供流控电压源CCVS、压控电流源VCCS、压控电压源VCVS、流控电流源CCCS、回转器及负阻抗变换器等实验模块。四组受控源、回转器、负阻抗变换器均采用标准网络符号。
7、SBDG-11数字电路、模拟电路实验挂件
提供稳压电源四路（±5V/0.5A；±15V/0.5A，均有短路保护、自动恢复功能）、低压交流电源（0V、6V、10V、14V抽头各一路及中心抽头17V两路）、四位十进制译码显示器、两组拨码盘、8位逻辑开关、8位电平指示器、三态逻辑笔、单次脉冲源、扬声器、振荡线圈、按键、桥堆及电位器等。另外，还设有一些高可靠圆脚集成电路插座（8P 2只、14P 3只、16P 4只、28P 1只、40P 1只）及可靠的镀银长紫铜管（供插电阻、电容、电位器、晶体管等元件）。实验挂箱配有：①共射极单管放大器负反馈放大器实验板、②射极跟随器实验板、③RC正弦振荡器实验板、④差动放大器实验板、⑤OTL功率放大器实验板共五块及若干分立元件，可采用固定线路或分立元件灵活组合进行实验，有利于提高学生动手能力。
8、电子实训创新教学与管理模块-元器件检测模块
（1）印刷线路板为单层印刷电路板，印刷线路板厚度为2mm，每块印刷线路板四个角上有4mm镙丝固定孔。
（2）印刷线路板的正面印刷：正面用白底黑字清晰的绘制出器件符号。印刷线路板的反面制作：印刷线路板线宽3mm，器件装在反面, 正面用镀金接线孔引出。
（3）线路板固定在塑料密封盒口上，塑料密封盒底内贴一个写有编号内容的无线射频卡，手持式RFID读卡器，除了要能读写无件盒的编号，还要能显示出该元件盒的标准答案。
（4）元器件检测元件为三极管、电解电容、二极管，晶闸管、单结晶体管检测内容为器件类型、 管脚名及好坏的判断，每块检测板在内部接线要有所差异，如三极管的E、B、C三个极任意接到编号为1、2、3的三个引出点上。
注：（5）RFID读卡器为整个实验室配置1套。
9、实验连接线
根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，不能混插，大大提高了实验的安全及合理性。
四、配置清单（每台）
|
SBDG-01 |
电源仪器控制屏 |
1套 |
|
SBDG-02 |
实验桌 |
1张 |
|
SBDG-03 |
电路基础实验挂件 |
1套 |
|
SBDG-04 |
交流电路实验挂件 |
1套 |
|
SBDG-05 |
元件箱 |
1套 |
|
SBDG-06 |
单相智能功率、功率因数表 |
1只 |
|
SBDG-09 |
真有效值交流数字毫伏表 |
1只 |
|
SBDG-10 |
受控源（四咱）、回转器、负阻抗变换器 |
1套 |
|
SBDG-11 |
数字电路、模拟电路实验挂件 |
1套 |
|
|
元器件检测模块 |
1套 |
|
|
UT33B数字万用表 |
1台 |
|
|
VC608B+数字兆欧表 |
1台 |
|
|
高可靠护套结构手枪插式实验连接线及配件 |
1套 |
五、基本实验项目
（一）电工实验项目
1.基本电工仪表的使用与测量误差的计算
2.减少仪表测量误差的方法
3.线性与非线性电路元件伏安特性的测绘
4.电位、电压的测定及电路电位图的绘制
5.基尔霍夫定律验证及故障判断
6.叠加定理验证及故障判断
7.电压源与电流源的等效变换
8.戴维南定理的验证
9.诺顿定理验证
10.双口网络测试
11.互易定理验证
12.受控源VCCS、VCVS、CCVS、CCCS的实验研究
13.典型电信号的观察与测量
14.RC一阶电路响应的测试
15.二阶动态电路响应的研究
16.R、L、C元件阻抗特性的测试
17.RC串、并联选频网络特性测试
18.R、L、C串联谐振电路的研究
19.用三表法测量交流电路等效参数
20.正弦稳态交流电路相量的研究（日光灯功率因数提高实验）
21.互感实验
22.单相铁心变压器特性的测试
23.三相交流电路电压、电流的测量
24.三相电路功率的测量
25.单相电度表的校验
26.功率因数及相序的测量
27.负阻抗变换器及其应用
28.回转器及其应用
（二）数字电路实验项目：
l.与门电路逻辑功能测试
2.或门电路逻辑功能测试
3.与非门电路逻辑功能测试
4.非门电路逻辑功能测试
5.CM0S门电路的测试
6.基本RS触发器
7.JK触发器
8.D触发器
9.555时基电路的应用
10.二--十进制计数器
11.二--十进制8421译码器
12.加法器
13.减法器
14.由集成与非门构成单稳态触发器
15.T触发器实验
16.组合电路的设计之一--编码转换
17.组合电路的设计之二--显示电路
18.同步时序电路的设计
19.计算机时序电路的设计
20.CM0S集成A/D、D/A转换电路实验
……自行设计、开发实验电路。
（三）模拟电路实验
采用固定线路和分立元件灵活组合进行实验。
1、固定线路板实验有：
（1）共射极单管放大器负反馈放大器实验
（2）射极限跟随器实验
（3）RC正弦振荡器实验
（4）差动放大器实验
（5）OTL功率放大器实验
2、分立元件可完成：单管放大、整流、滤波、稳压、运放、全波可控及趣味性实验，也可利用此平台开发其他实验项目。
六、装置的主要优点及安全保护体系
1、智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
1）智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。
2）手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。
3）PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关。
4）后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：
①、包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间！
②、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。
2、三相交流电源0～450V连续可调，单相交流电源0～250V连续可调，设有三相同轴联动自耦调压器（1.5KVA）一台，可更好地满足教学实验要求。
3、测量仪表精度高，采用精密镜面指针式（带超量程告警）、数字化、智能化及人机对话模式，符合现代测量仪表发展方向。
4、各种电源及各种仪表均有可靠的保护功能。
5、实验连接线及插座采用不同的结构，使用安全、可靠、防触电。
