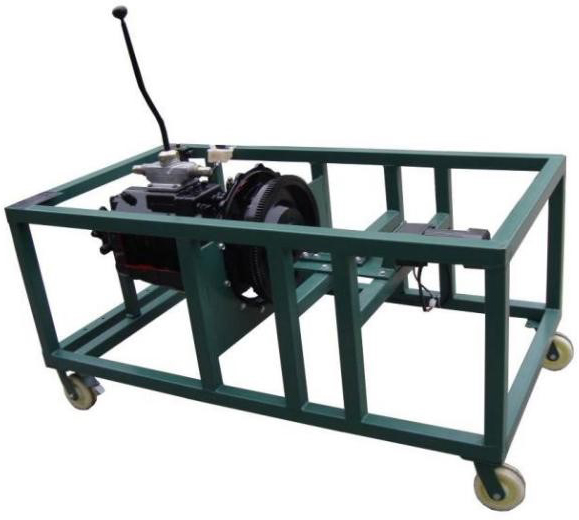

变速箱传动系统解剖运行实训台(东风天锦车型)
一、产品简介
采用翻新东风天锦 汽车传动系统解剖实物为基础,采用原厂部件按照原厂布局形式制作,全面展示传动系统的组成结构。
二、功能特点
1、演示动力传递系统的整个过程。
2、学习离合器、变速器、传动轴、主减速器、差速器、半轴底盘的工作原理和动力传动路线;
3、实训台加装电源总开关、及其他转动部位防护罩等安全保护装置。
4、变速器可进行换档等实际测试。
5、采用真实的原厂手动变速器进行机械剖切,充分展示变速器机械部分的内外结构。
6、主减速器解剖,更能了解主减速器的内部结构原理。
7、剖切部位涂以不同颜色的防锈漆,特殊部件经过电镀处理,防止生锈。
三、技术规格
外形尺寸:1800×800×1200mm(长×宽×高)
动力电源:220V
单相减速电动机:
电压:AC 220V50Hz
功率:250KW
转速:15r/min
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
移动脚轮:100*50mm
四、基本配置(每台)
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
解剖手动变速器总成及换档机构 |
台 |
1 |
|
2 |
离合器 |
个 |
1 |
|
3 |
主减速器 |
套 |
1 |
|
4 |
差速器 |
套 |
1 |
|
5 |

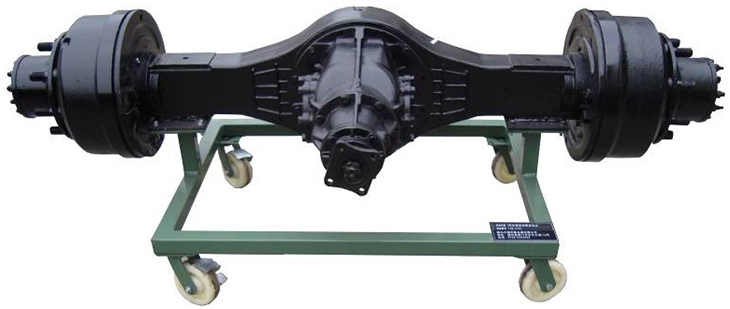

解剖后驱动桥总成 |
套 |
1 |
|
6 |
单相减速电动机 |
台 |
1 |
|
8 |
驱动机构(带安全防护罩) |
套 |
1 |
|
9 |
漏电保护开关 |
个 |
1 |
|
10 |
移动台架(带自锁脚轮装置) |
1800×800×1200mm (长×宽×高) |
台 |
1 |
