发动机运行实训台（东风天锦车型）
一、产品简介

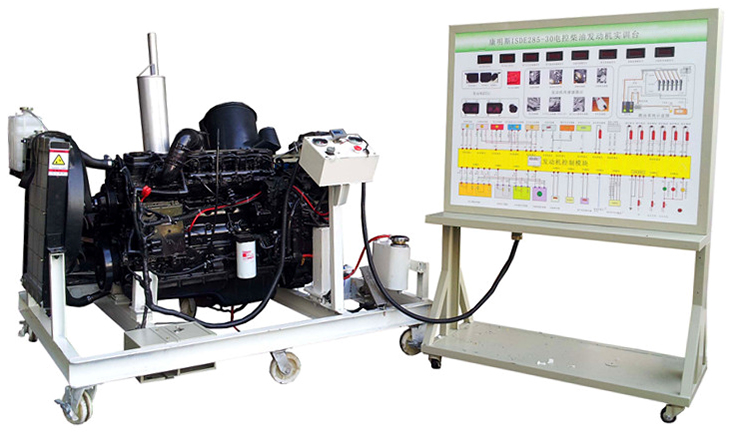

发动机运行实训台（东风天锦车型）本实训系统以翻新 东风天锦 国三共轨原厂柴油发动机总成。及运行附件为主体部件,发动机可起动运行,进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作,真实展示柴油发动机结构与原理及工作过程。
二、组成结构
柴油发动机总成、组合仪表、发动机控制单元、散热系统(水箱、风扇、上下水管)、排气系统、进气系统（进气软管、空气滤清器总成）、原车电路原理图板及检测端子面板、蓄电池、电源总开关、燃油箱、油水分离器、油门踏板装置、可移动机台架、台架高温及转动等部位加装防护装置等。
三、发动机技术参数
进气形式：增压中冷；汽缸数：6；汽缸排列形式：直列；排量：6.06L；排放标准：国三/欧三；最大输出功率：132kW；额定转速：2500rpm；最大马力：180马力；最大扭矩：650N.m；最大扭矩转速：1500rpm；发动机形式：电控式；缸径x行程：101x125mm。
四、功能特点
1、真实可运行的柴油发动机,充分展示柴油发动机的组成结构和工作过程。
2、实训台面板上绘有柴油发动机电路部分彩色喷绘原理图,面板采用铝塑板UV制作；
3、实训台配备有油门装置,可方便对发动机加速减速。
4、实训台配备有电源总关、水箱防护罩、飞轮防护罩等安全保护装置。
5、实训台面板上安装有检测端子,可直接在面板上检测各传感器、执行器的电信号,如电阻、电压、电流、频率、波形信号等。
6、实训台底座部分采用钢性结构焊接,表面采用烤漆工艺,带自锁脚轮装置,移动灵活。
五、其它参数
1．工作电源：24V；
2．油箱容积：10L；
3．工作温度：-50℃～50℃；
4.面板工艺： 采用铝塑板,表面氧化喷漆,UV平板高真彩彩色原理图,10年不变色不褪色不变形,经久耐用、美观大方；
5.优质钢材：40×80×3.0钢材；
6.安全护栏：3.0不锈钢、2.5冲孔板；
7.保养间隔：90天。
8.外形尺寸：运行台1600×1400×1300mm(长×宽×高)；检测台1240×600×1600mm(长×宽×高)
六、基本配置(每台)
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
检测控制面板 |
装有各种检测端子以及彩色电路图 |
套 |
1 |
2 |
组合仪表 |
套 |
1 |
|
3 |
发动机控制电脑(ECU) |
台 |
1 |
|
4 |
诊断座 |
OBDⅡ |
个 |
1 |
5 |
点火开关 |
个 |
1 |
|
6 |
电控高压共轨柴油发动机总成 |
套 |
1 |
|
7 |
燃油箱 |
10L |
个 |
1 |
8 |
油门控制装置 |
套 |
1 |
|
9 |
进、排气管 |
套 |
1 |
|
10 |
水箱(含保护罩) |
套 |
1 |
|
11 |
冷却电子风扇 |
12V,80W |
个 |
2 |
12 |
空气滤清器及进气管 |
原车 |
套 |
1 |
13 |
蓄电池 |
12V 80Ah |
台 |
2 |
14 |
继电器 |
含：主继电器、起动继电器、冷却风扇继电器、预热继电器等 |
套 |
1 |
15 |
保险丝盒 |
个 |
1 |
|
16 |
电源总开关 |
50A |
个 |
1 |
17 |
移动台架(带自锁脚轮装置) |
运行台1600×1400×1300mm(长×宽×高) 检测台1240×600×1600mm(长×宽×高) |
台 |
1 |
18 |
故障模拟与排除装置 |
套 |
1 |
|
19 |
设备教师手册 |
套 |
1 |
|
20 |
设备合格证、保修卡 |
套 |
1 |
