东风天锦EQ1120CA2电控高压共轨柴油发动机实训台

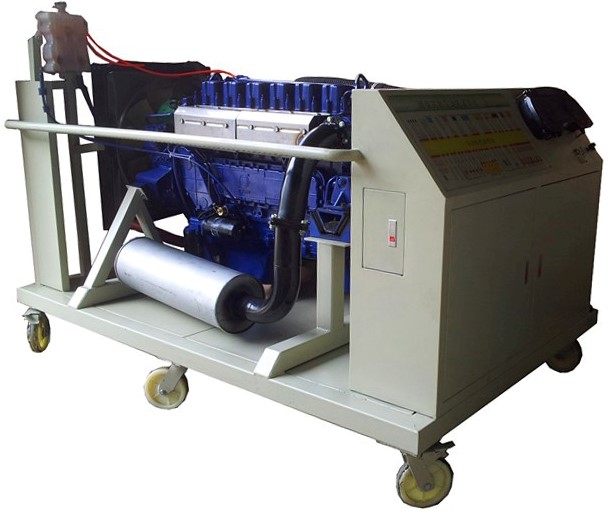

东风天锦EQ1120CA2电控高压共轨柴油发动机实训台(六缸)

一、产品简介

该设备采用翻新东风天锦EQ1120CA2(国3,ISDE-210.30)电控柴油发动机为基础,对发动机可进行起动、加速、减速等工况的实践操作,真实展示电控柴油发动机的组成结构和工作过程。

适用于学校对电控高压共轨柴油发动机和维修实训的教学需要。

二、功能特点

1.真实可运行的电控柴油发动机(加速/减速/怠速工况正常),充分展示电控柴油发动机的组成结构和工作过程。

2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和电控柴油发动机实物,认识和分析控制系统的工作原理。

3.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率信号等。

4.实训台面板上安装有汽车仪表,可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。

5.实训台安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。

6.实训台配备有油门控制装置,可方便对发动机加速减速。

7.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。

8.设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。

9.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,正前方/两侧焊接圆形护手杆,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

四、技术规格

外形尺寸:1800×1400×1300mm(××)

工作电源:直流24V

燃油标号:依发动机型号

油箱容积:10L

工作温度:-40℃+50℃

颜色:7032

钢管:40*40*3mm

面板机柜:1.5mm冷板冲压成形,背面设置维修门;

移动脚轮:150*100mm

五、基本配置(每台)

序号

规格型号

单位

数量

1

检测控制面板

装有各种检测端子以及彩色电路图

1

2

组合仪表

1

3

发动机控制电脑(ECU)

1

4

诊断座

OBD

1

5

点火开关

1

6

电控高压共轨柴油发动机总成

1

7

燃油箱

10L

1

8

油门控制装置

1

9

进、排气管

1

10

水箱(含保护罩)

1

11

冷却电子风扇

12V,80W

2

12

空气滤清器及进气管

原车

1

13

蓄电池

12V 80Ah

2

14

继电器

含:主继电器、起动继电器、冷却风扇继电器、预热继电器等

1

15

保险丝盒

1

16

电源总开关

50A

1

17

移动台架(带自锁脚轮装置)

1800×1400×1300mm(长×宽×高)

1

18

故障模拟与排除装置

1

19

设备教师手册

1

20

设备合格证、保修卡

1
