SB-CXJM槽系夹具拆装
一、槽系夹具拆装 概述
槽系夹具拆装 本产品根据工业用槽系组合夹具演变而成,采用全铝合金为原材料,精细加工而成。并配有夹紧工件；做了氧化处理,使用寿命大大提高；重量更轻,适合学生动手搭接组装夹具,降低操作难度,安全性方面也得到保障。为高校提供一个既价格实惠,又能满足教学需求的教学新型产品；节约成本,具有前瞻性和指引性。是日常机械拆装实验室中较为实用的教学用具。

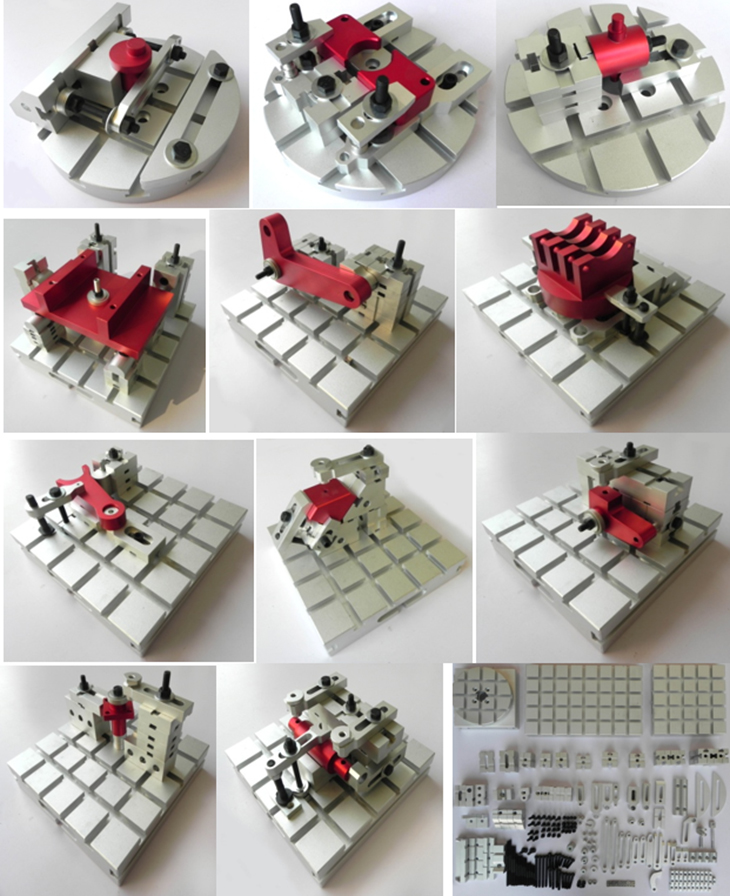

实物展示图
二、技术参数
1、材质为铝合金,表面采用喷砂氧化处理。

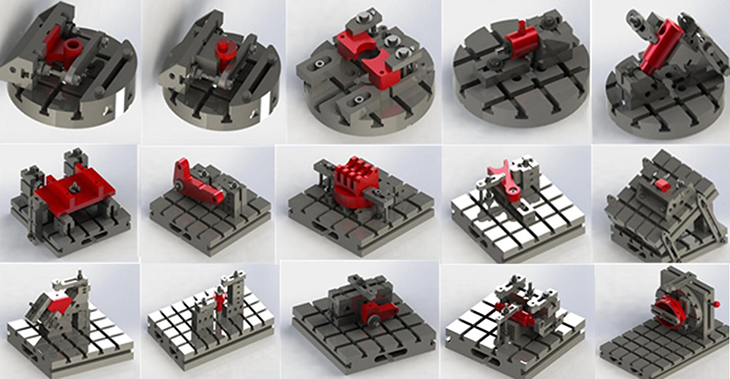

2、能搭建15种槽系组合夹具方案；
3、可根据学校指定要求定做产品；
三、槽系组合夹具配置清单
序号 |
名称 |
数量 |
1 |
正方形基础板SJ2225-Z100_3 |
1 |
2 |
伸长板SJ2225-Z261_3 |
1 |
3 |
端孔定位支撑SJ2225-Z282_3 |
1 |
4 |
三槽正方形支撑SJ2225-Z205_2 |
2 |
5 |
等长双头螺柱B级[GBT901-1988][M10×140] |
2 |
6 |
大垫圈_A级[GBT96_1-2002][10] |
6 |
7 |
1型六角螺母_A级和B级[GBT6170-2000][M10] |
4 |
8 |
V型支撑SJ2225-Z241_2 |
1 |
9 |
双槽正方形垫板SJ2225-Z201_3 |
1 |
10 |
单面槽钻模板SJ2225-Z411_5 |
2 |
11 |
快换钻套SJ2225-Z441_36 |
2 |
12 |
偏心钻模板SJ2225-Z400_5 |
1 |
13 |
叉型压板SJ2225-Z530_1 |
1 |
14 |
T型键 |
2 |
15 |
圆形定位圈 |
1 |
16 |
T型键19 |
3 |
17 |
T型键14 |
1 |
18 |
六角头螺栓全螺纹_C级[GBT5781-2000][M10×25] |
1 |
19 |
六角头螺栓全螺纹_C级[GBT5781-2000][M10×80] |
2 |
20 |
等长双头螺柱B级[GBT901-1988][M10×130] |
1 |
21 |
正方形基础板 |
1 |
22 |
长方形垫板1 |
3 |
23 |
长方形垫板2 |
6 |
24 |
双槽正方形垫板1 |
2 |
25 |
双槽正方形垫板2 |
2 |
26 |
双槽正方形垫板3 |
2 |
27 |
T型键14 |
1 |
28 |
定位垫块 |
1 |
29 |
double end stud 30(clamping ty31pe)grade b32gb-2 |
2 |
30 |
平垫33圈A级[GBT97_1-234002][10] |
4 |
31 |
1型六角螺母35_A级和B级[GBT613670-2000][M1037] |
1 |
32 |
沉孔钻模板38SJ2225-Z412_1 |
1 |
33 |
39菱形定位销SJ240225-Z315_8 |
1 |
34 |
快换垫圈SJ2225-Z643_1 |
2 |
35 |
T型键19 |
4 |
36 |
大垫圈_A级[GBT96_1-2002][10] |
2 |
37 |
T型键 |
1 |
38 |
等长双头螺柱B级[GBT901-1988][M10×130] |
1 |
39 |
等长双头螺柱B级[GBT901-1988][M10×100] |
2 |
40 |
六角头螺栓全螺纹_C级[GBT5781-2000][M10×40] |
1 |

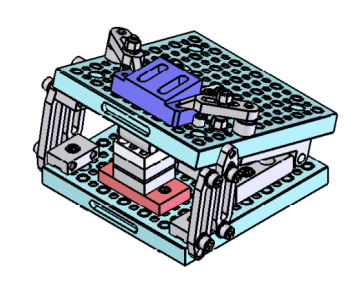

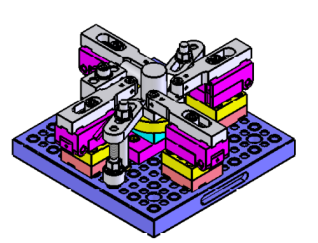

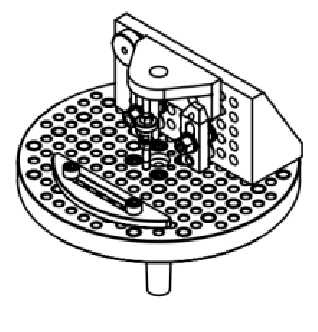

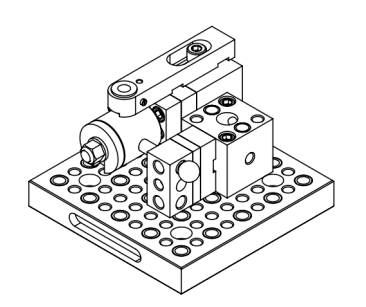

孔系拆装机床夹具

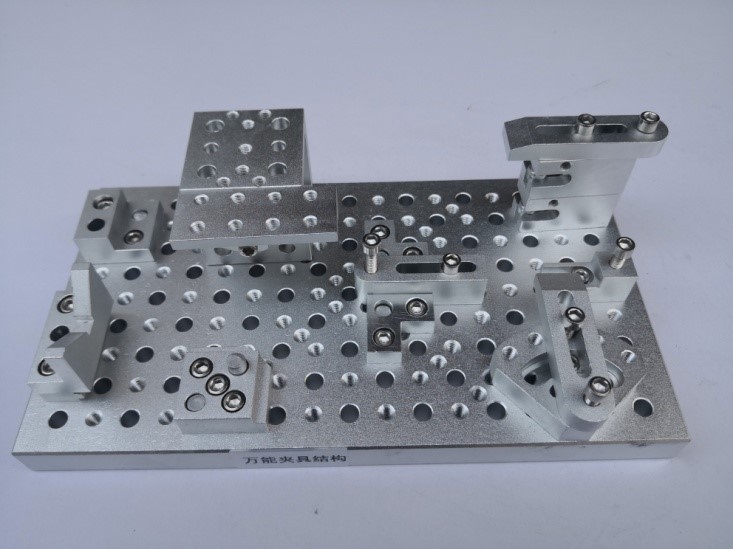

1、万能夹具结构
