SBMECC-1型齿轮效率测试实验台
一、产品概述

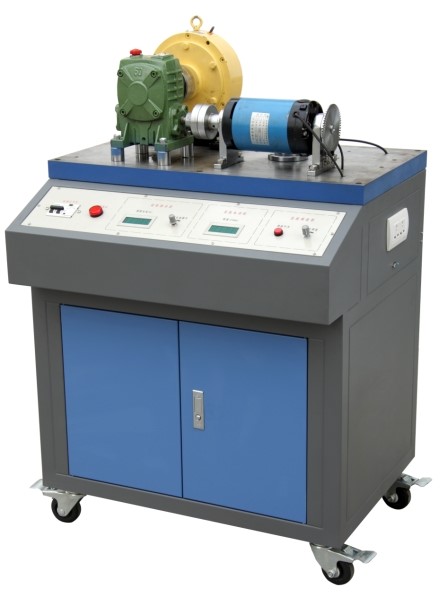

齿轮效率测试实验台,齿轮效率测试实验装置主要由实验台、齿轮减速器、磁粉制动器、直流调速电机、恒流源、称重传感器等组成。直流调速电机和磁粉制动器均采用悬浮式结构,通过称重传感器测量输入、输出转矩的大小。使学生掌握齿轮传动主要性能参数的测试方法。适合各大院校机械类专业《机械设计》课程的实验教学需要。
二、配置及技术性能
1.实验台
(1)实验桌采用铁质双层亚光密纹喷塑结构,铸件平板台面,铝质面板。设有带锁柜子,可放置配件及资料等。实验桌还设有四个带刹车万向轮,便于移动和固定。铸件平板外形尺寸：750mm×420mm×40mm。
(2)输入电源：单相三线AC220V±10%? 50Hz
(3)电流型漏电保护,I△n ≤30mA,动作时间≤0.1s,容量10A
(4)直流调速器1个：采用PWM脉宽调制技术,输出电压0～220VDC,输出电流4ADC
(5)数显恒流源1路：输出电流0～0.8A连续可调,调节精度1‰,负载稳定度≤5×10-4,额定变化率≤5×10-4,带三位半数显表头指示输出,为磁粉制动器提供工作电流
(6)数显转速表1个：可显示电机转速
(7)数据采集器1套：具有两路模拟量输入通道和两路数字量输入通道
2.齿轮减速器1台：中心高80,速比1:5
3.直流调速电机1台：额定功率355W,调速范围0～1500r/min
4.磁粉制动器1台：额定转矩50N·m
5.称重传感器2个：额定载荷5kg,灵敏度1.0mV/V；额定载荷50kg,灵敏度1.0mV/V
6.光电传感器1个：可精确的测量电机的转速
7.配件1套：主要包含内六角扳手、活动扳手、呆扳手、三爪拉马、小十字螺丝刀、光盘、通信线、实验指导书等。
8.计算机测试分析软件：具有数据采集、测试分析、曲线拟合、保存并打印实验结果等功能。可测量转矩、转速、效率等参数的实时数据,并拟合绘制出效率曲线等,各曲线坐标可任意设置。
三、实验项目
齿轮减速器传动效率测试
