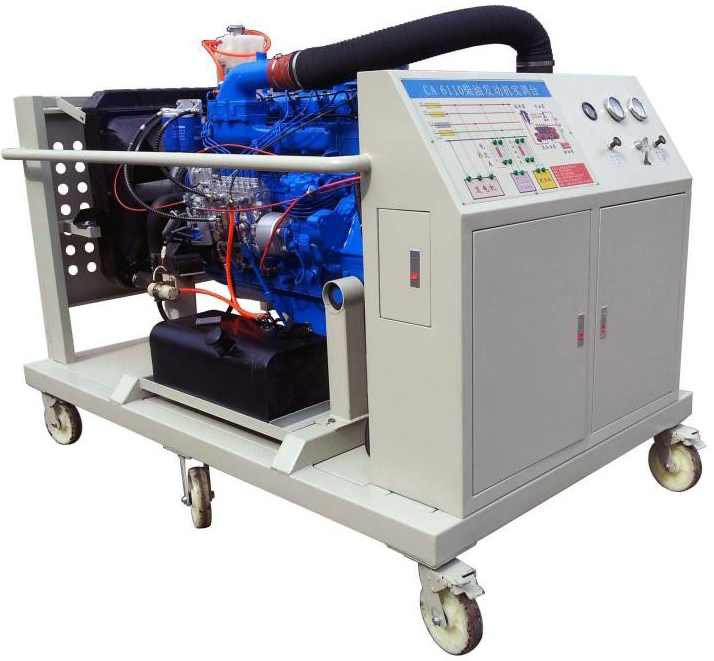

北奔1926汽车发动机系统训练平台

北奔1926汽车发动机系统训练平台



一、产品简介

汽车发动机 采用 翻新北奔1926-BF/8L413F风冷型柴油机发动机为基础,对发动机可进行起动、加速、减速等工况的实践操作,真实展示柴油发动机的组成结构和工作过程。

适用于学校对柴油发动机和维修实训的教学需要。

二、北奔1926汽车发动机实训台功能特点

1.真实可运行的柴油发动机(加速/减速/怠速工况正常),充分展示柴油发动机的组成结构和工作过程。

2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和柴油发动机实物,认识和分析控制系统的工作原理。

3.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率信号等。

4.实训台面板上安装有汽车仪表,可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。

5.实训台配备有油门控制装置,可方便对发动机加速减速。

6.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。

7.设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。

8.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,正前方/两侧焊接圆形护手杆,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

三、技术规格

外形尺寸:1800×1400×1300mm(××)

工作电源:直流24V

燃油标号:依发动机型号

油箱容积:10L

工作温度:-40℃+50℃

颜色:7032

钢管:40*40*3mm

面板机柜:1.5mm冷板冲压成形,背面设置维修门;

移动脚轮:150*100mm

四、基本配置(每台)

序号



规格型号

单位

数量

1

检测控制面板

装有各种检测端子以及彩色电路图

1

2

组合仪表



1

3

发动机控制电脑(ECU)



1

4

点火开关



1

5

柴油发动机总成



1

6

燃油箱

10L

1

7

油门控制装置



1

8

进、排气管



1

9

空气滤清器及进气管

原车

1

10

蓄电池

12V 80Ah

2

11

继电器

含:主继电器、起动继电器、冷却风扇继电器、预热继电器等

1

12

保险丝盒



1

13

电源总开关

50A

1

14

移动台架(带自锁脚轮装置)

1800×1400×1300mm(长×宽×高)

1

15

故障模拟与排除装置



1

16

设备教师手册



1

17

设备合格证、保修卡



1
